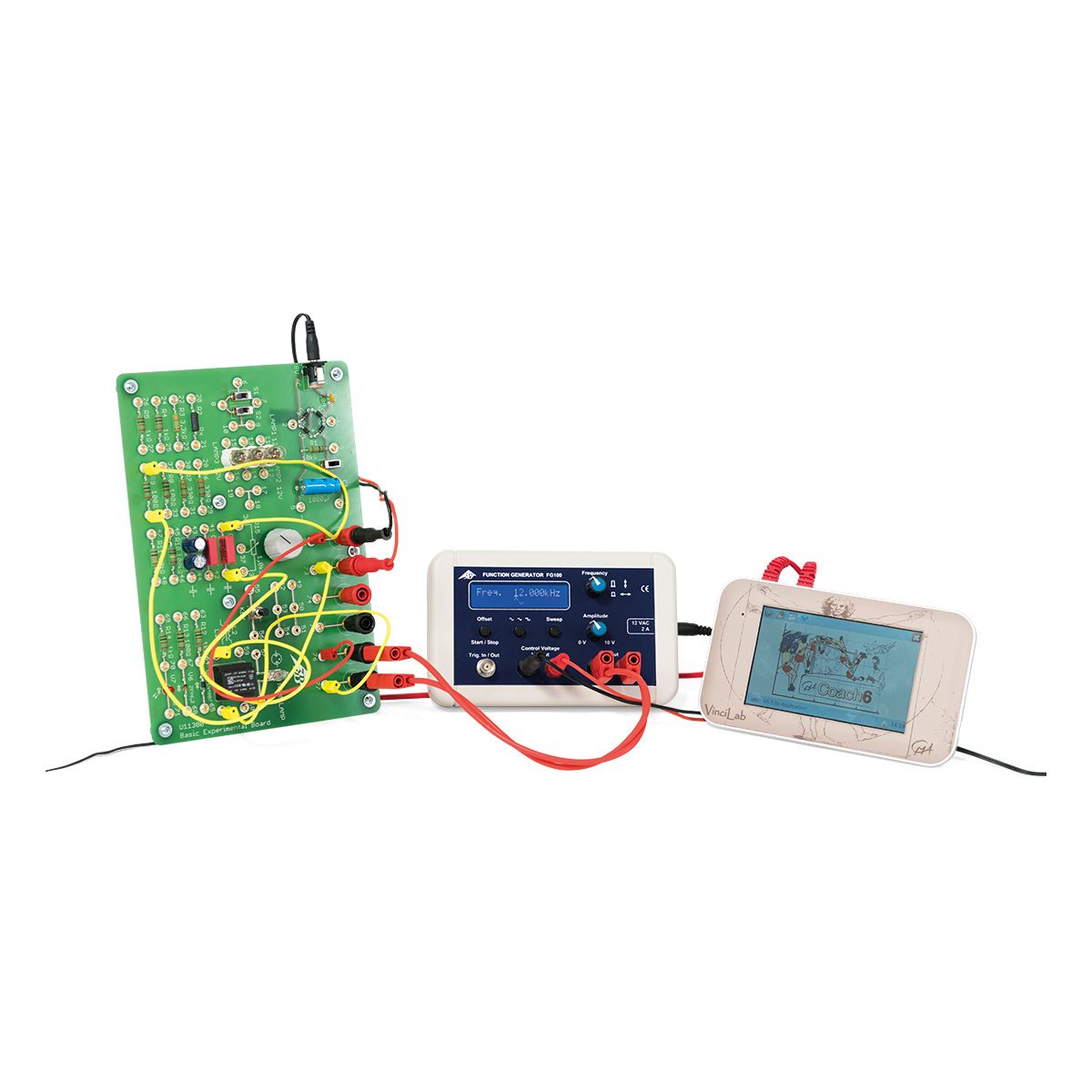

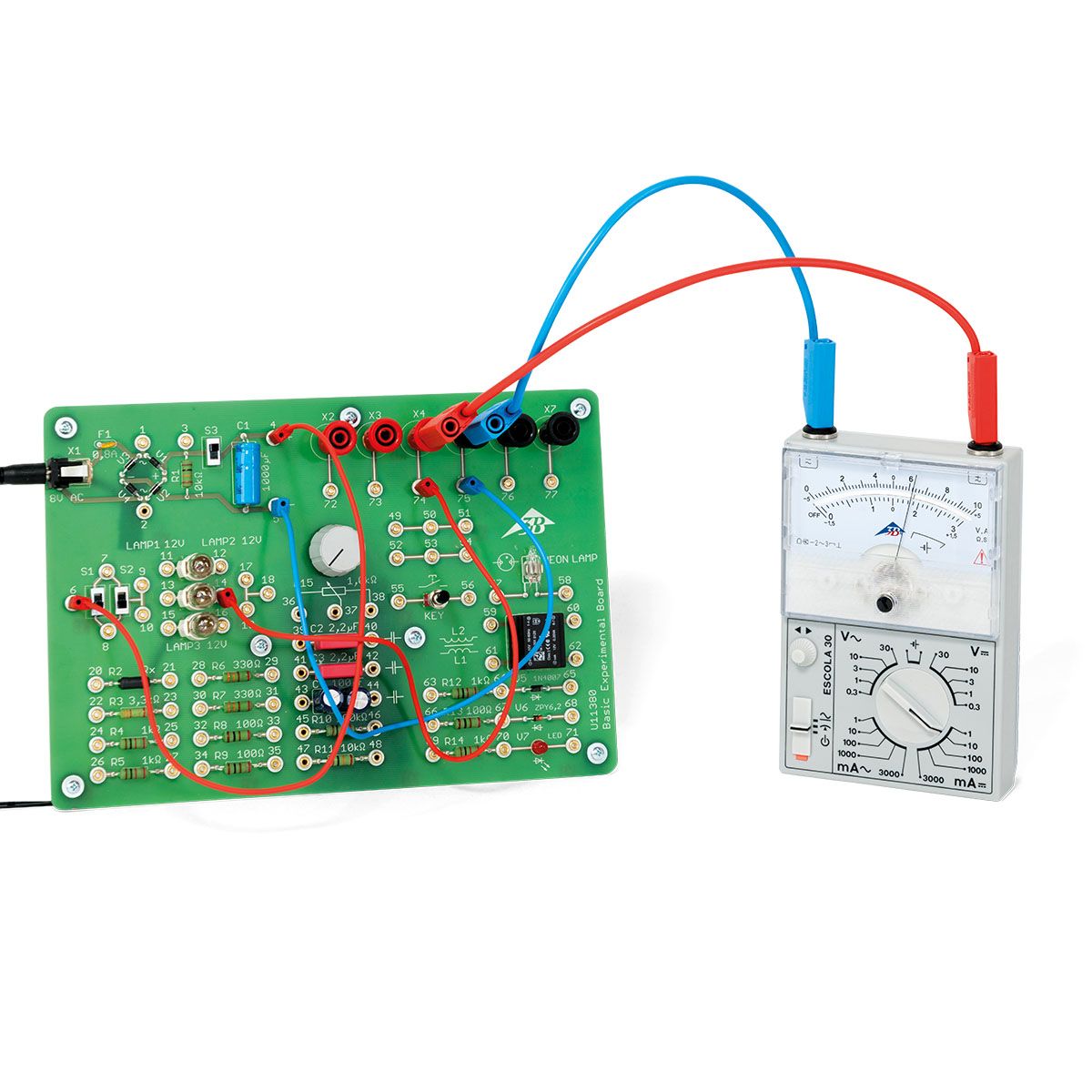

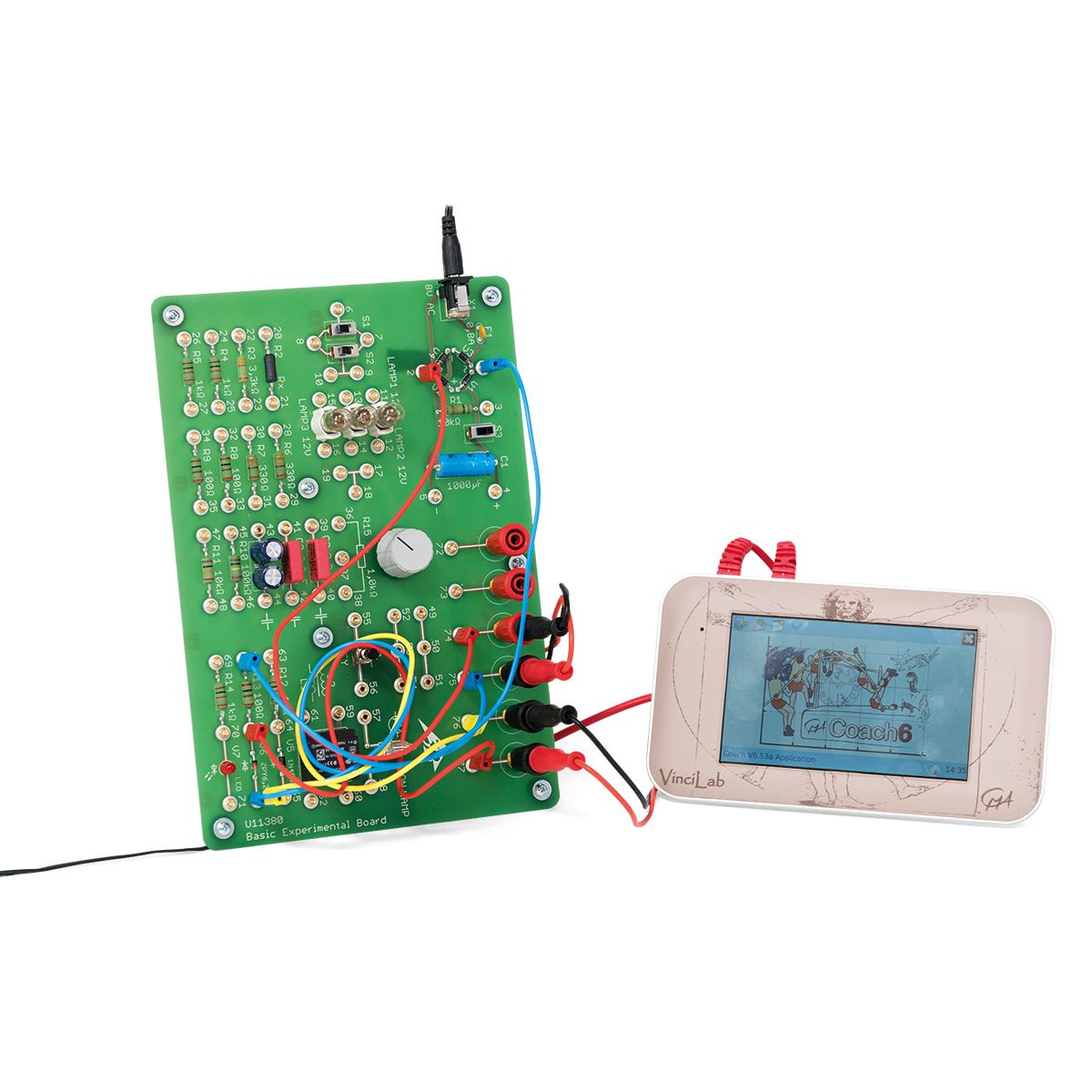

Painel de experimentação eletricidade - eletrônica

Painel de experimentação eletricidade - eletrônica, 1000573 [U11380-230], Kits de experimentos
Painel de experimentação eletricidade - eletrônica, 1000573 [U11380-230], Kits de experimentos
Painel de experimentação eletricidade - eletrônica, 1000573 [U11380-230], Kits de experimentos
Painel de experimentação eletricidade - eletrônica, 1000573 [U11380-230], Kits de experimentos
Painel de experimentação eletricidade - eletrônica, 1000573 [U11380-230], Kits de experimentos
R$ 4.592,00 incl. ICMS
Out of Stock
Ops, este produto está indisponível no momento. Para receber uma estimativa de sua disponibilidade em estoque, clique no campo “Dúvidas” e retornaremos seu contato o mais breve possível!

Temas para experiências: ..
• Lei de Ohm
• Conexão de resistências em paralelo
• Conexão de resistências em série
• Resistência desconhecida
• Potenciômetro
• Divisor de tensão sem carga
• Divisor de tensão com carga

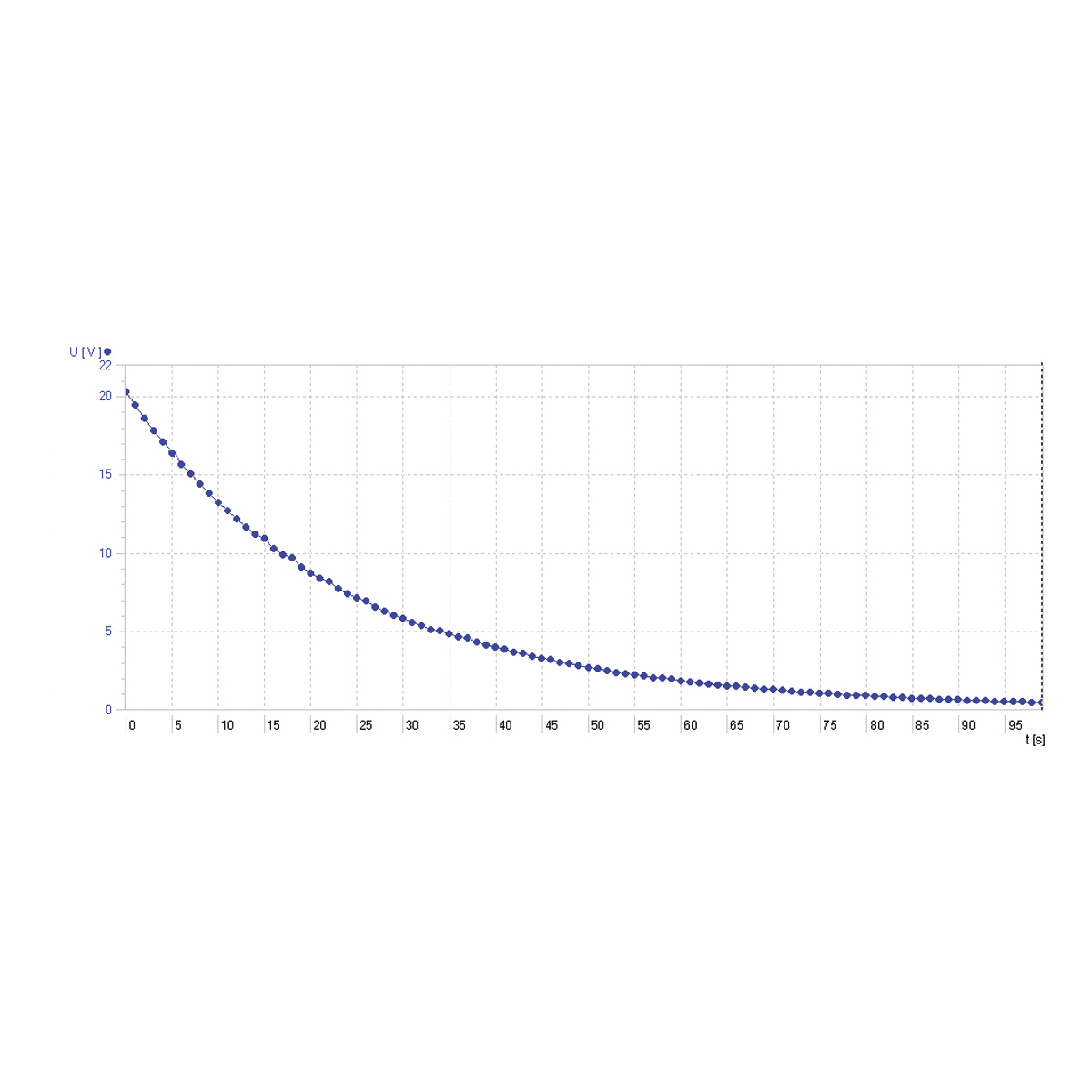

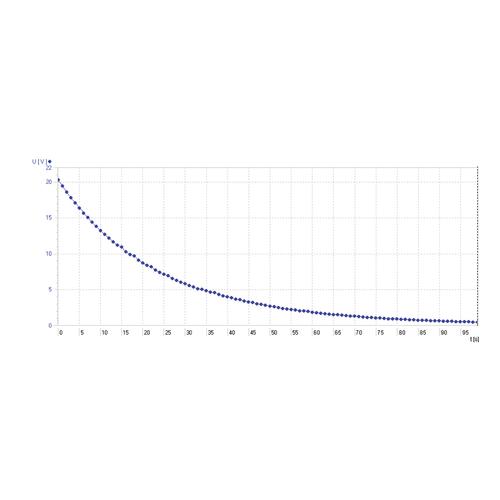

• Descarga de um condensador
• Retificador de ponte
• Retificador de uma via
• Curva característica de uma lâmpada incandescente
• Curva característica de um LED
• Curva característica de um diodo de silício
• Curva característica de um diodo Z
• Circuito em paralelo LC
• Circuito em série LC
• Circuito em série RLC

Informação do produto: ..
Painel de experimentação com conexões básicas da elétrica e da eletrônica: conhecimento dos elementos construtivos, Leis de Ohm e de Kirchhoff, circuitos de reostatos e potenciômetros, circuitos alternados, curvas de carga e descarga de um capacitor, indutividade em circuitos contínuos e alternados. Conexões simples de semicondutores para a pesquisa de linhas de reconhecimento de díodos, conexões de retificadores, fatores de filtragem. A conexão entre os elementos ocorre por meio de conectores de 2 mm com conectores ponte e cabos para experiências. Para a conexão de cabos para experiências de 4 mm encontram-se seis adaptadores de 2 mm / 4 mm com conectores de segurança.

Transformador de segurança em conformidade com EN 61558-2-6.
Isolação segura entre tensão de alimentação e circuitos de saída.

Dados técnicos: ..
Dimensões: 233 mm x 160 mm

Escopo de fornecimento: ..
10 cabos (5 vermelhos e 5 azuis) com conectores de 2 mm, 20 cm de comprimento
10 conectores ponte
1 aparelho de alimentação na rede elétrica de 8 V AC / 500 mA

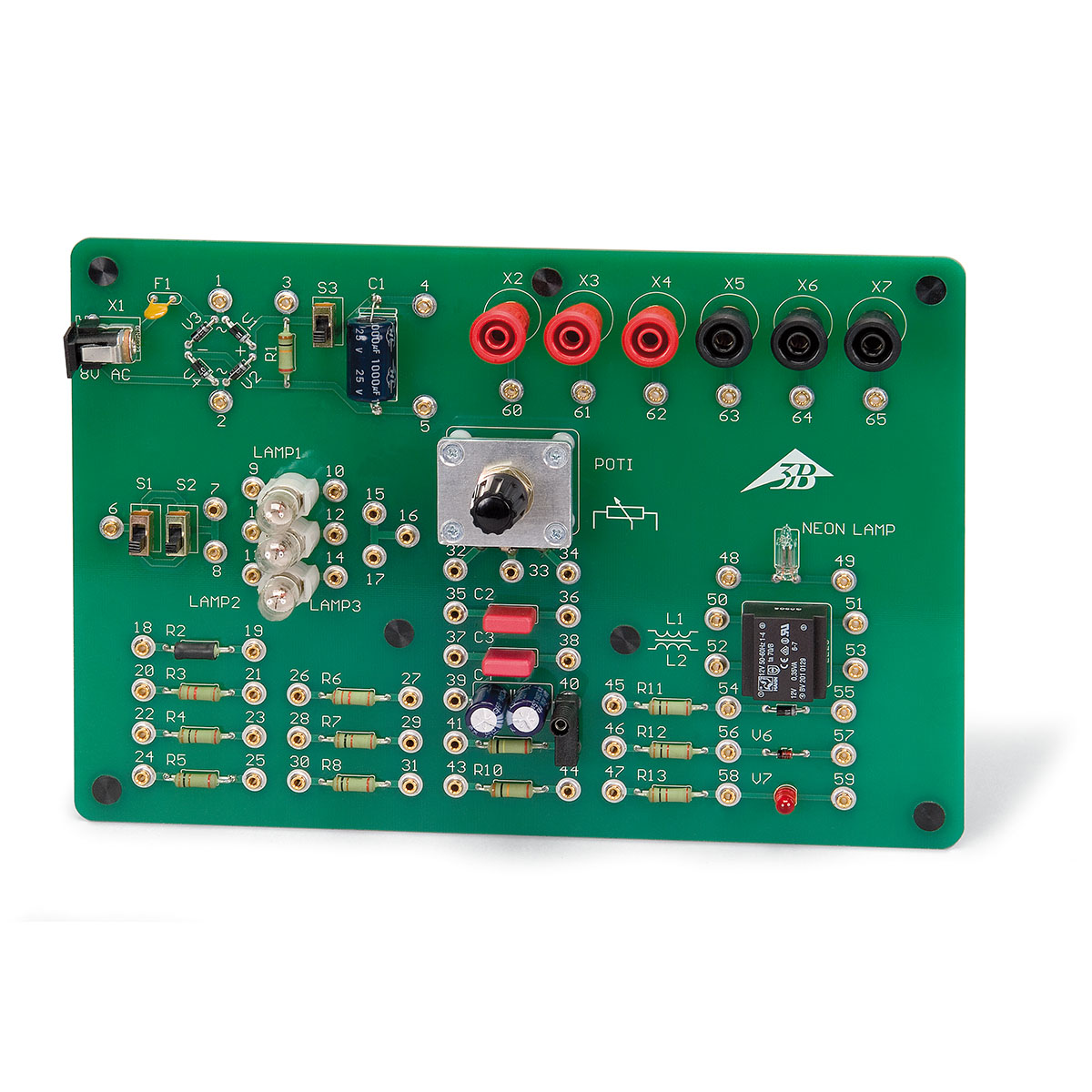

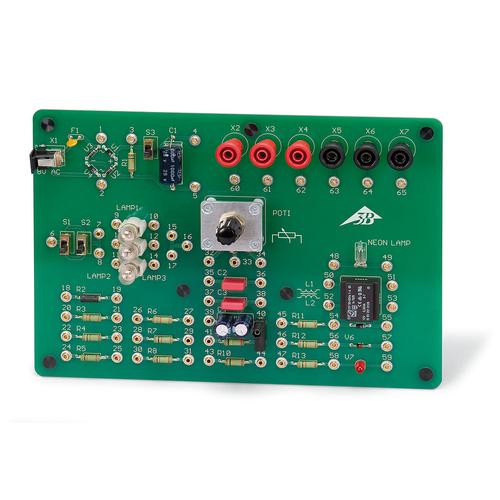

1 painel com os seguintes componentes eletrônicos:
13 resistores, 0,5 W na faixa de 100 Ω a 100 kΩ
1 potenciômetro 1 kΩ
3 lâmpadas incandescentes 12 V
2 comutadores deslizantes
5 capacitores (2x 2,2 µF, 1x 100 µF (bipolar), 1x 1000 µF)
5 díodos retificadores 1 A
1 díodo Z
1 díodo luminoso vermelho
1 lâmpada brilhante de néon
1 transformador 12 V

Por favor notar que os impostos estão inclusos.

Código do Produto: 1000573 [U11380-230]
Peso 0.64 kg
Marca 3B Scientific

Documentação

PDF Manual de instruções_1000573
PDF Product Manual_all languages_1000573
