Aplicações e experimentos: .. |
|
A unidade básica de RMN pode ser utilizada para estudar os seguintes tópicos e realizar os seguintes experimentos:.. |
|
• |
Absorção por ressonância de um circuito ressonante de alta frequência |
|
• |
Dependência da frequência de ressonância em relação ao campo magnético |
|
• |
Spin do próton e momento magnético do próton e do núcleo |
|
• |
Determinação do fator g do núcleo |
|
Informação do produto: .. |
A unidade básica de RMN destina-se ao uso com a unidade de controle RPE-RMN (cód. do item 1022700 e 1022702) para estudar a ressonância magnética nuclear em glicerina, poliestireno e teflon®.
A ressonância magnética nuclear (RMN) baseia-se na absorção de energia por substâncias que apresentam magnetismo nuclear e que se encontram em um campo magnético estático externo. A energia é absorvida de um campo alternado de alta frequência aplicado perpendicularmente ao campo magnético estático. Se a frequência do campo alternado corresponder à frequência de ressonância, a impedância da bobina transmissora carregada com a amostra sofre uma variação ressonante, e uma deflexão pode ser observada em um osciloscópio.

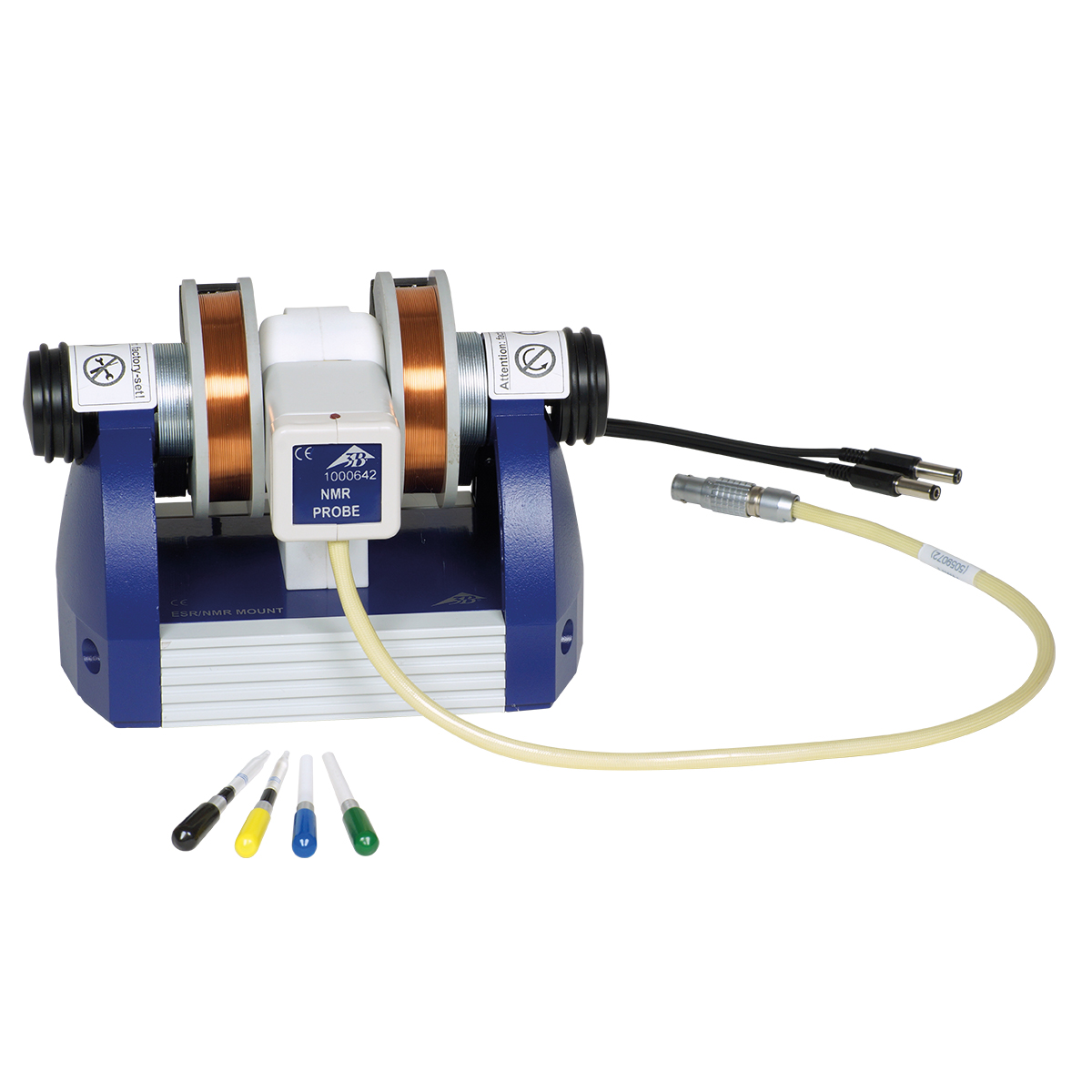

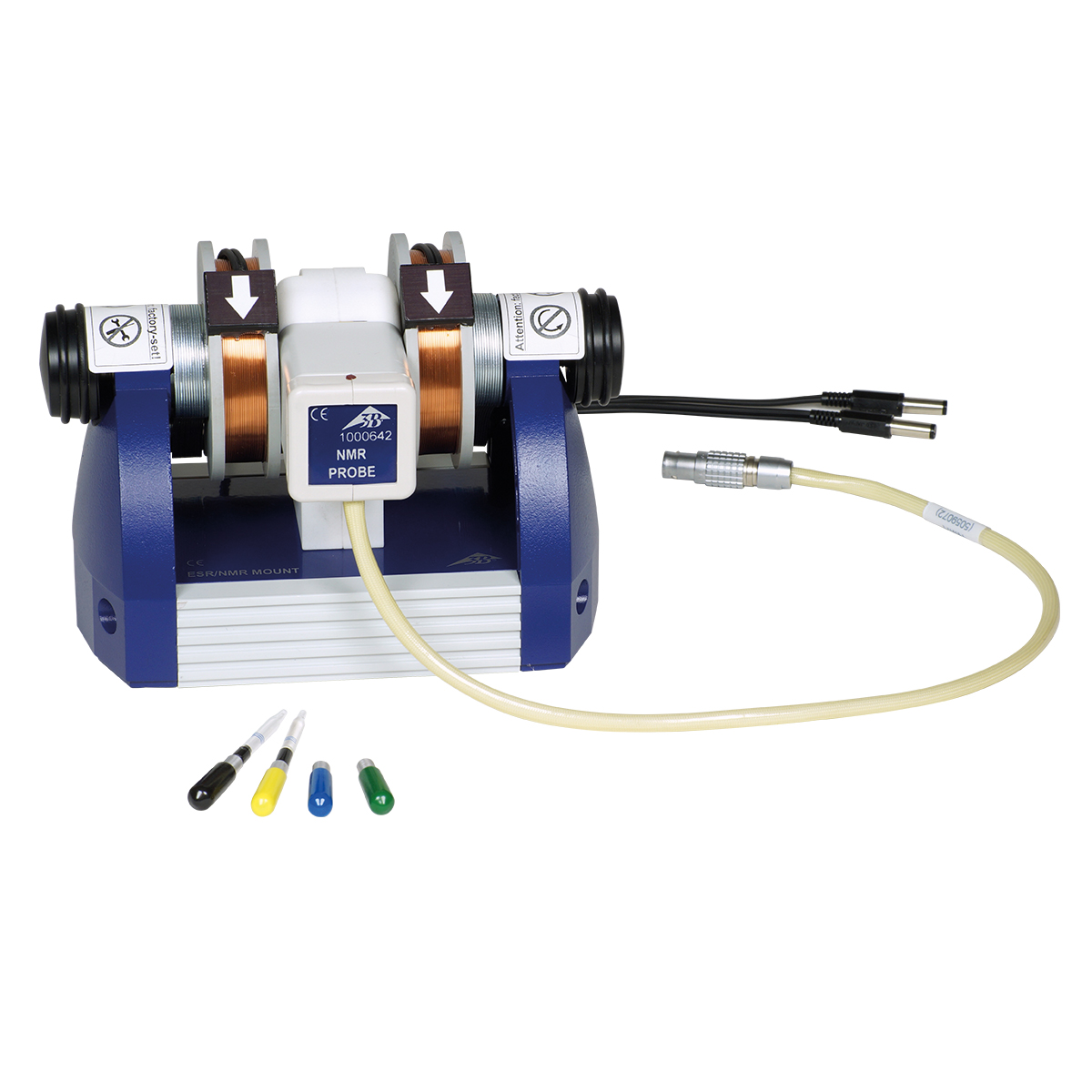

O conjunto é composto pela unidade básica calibrada de fábrica com ambas as bobinas, pela sonda de RMN, pela amostra de glicerina, pela amostra de poliestireno, pela amostra de teflon® e por uma amostra de referência vazia.
Um relatório de ensaio é fornecido com cada dispositivo. Este relatório indica a frequência de ressonância da glicerina e a intensidade de campo do campo magnético permanente da unidade básica.
|
Bobinas de campo: |
Espiras: |
500 cada |
|
|
Densidade de fluxo magnético: |
0 − 367 mT |
|
|
|
Cabezal de medição: |
Conexão: |
tomada LEMO tetrapolar |
|
|
|
Geral: |
Faixa de frequência: |
aprox. 11,5 MHz – 15 MHz |
|
|
Diâmetro da amostra: |
4,5 mm |
|
|
Dimensões: |
aprox. 175 mm x 125mm x 125 mm |
|
|
Massa: |
aprox. 3,2 kg |
|
1 |
Unidade básica de RMN com bobinas de campo montadas |
|
1 |
Sonda de RMN |
|
1 |
Amostra de glicerina |
|
1 |
Amostra de poliestireno |
|
1 |
Amostra de Teflon |
|
1 |
Amostra de referência |
|
1 |
Relatório de teste |
|
Necessário, mas não incluso: .. |
|
1 |
unidade de controle RPE-RMN (230 V, 50/60 Hz) (cód. do item: 1022700) |
|
ou |
|
1 |
unidade de controle RPE-RMN (115 V, 50/60 Hz) (cód. do item: 1022702) |
|
|
|
1 |
osciloscópio digital 2 x 30 MHz (cód. do item: 1020910) |
|
ou |
|
1 |
osciloscópio para PC 2 x 25 MHz (cód. do item: 1020857) |
|
|
|
2 |
cabo RF, 1 m (cód. do item: 1002746) |
