Aplicações e experimentos: .. |
|
A unidade básica de RPE pode ser utilizada para estudar os seguintes tópicos e realizar os seguintes experimentos:.. |
|
• |
Absorção por ressonância de um circuito ressonante de alta frequência |
|
• |
Dependência da frequência de ressonância em relação ao campo magnético |
|
• |
Espín do elétron e momento magnético do elétron |
|
• |
Determinação do fator g do elétron; fator de Landé do elétron livre |
|
Informação do produto: .. |
A unidade básica de RPE destina-se ao uso com a unidade de controle RPE-RMN (cód. do item 1022700 e 1022702) para o estudo da ressonância de spin eletrônico em 2,2-difenil-1-picril-hidrazila (DPPH).
A observação das ressonâncias é realizada por meio de transições induzidas por radiofrequência durante a variação do campo magnético externo. As curvas de absorção de ressonância podem ser visualizadas utilizando um osciloscópio de dois canais simples (osciloscópio não incluso no escopo de fornecimento).

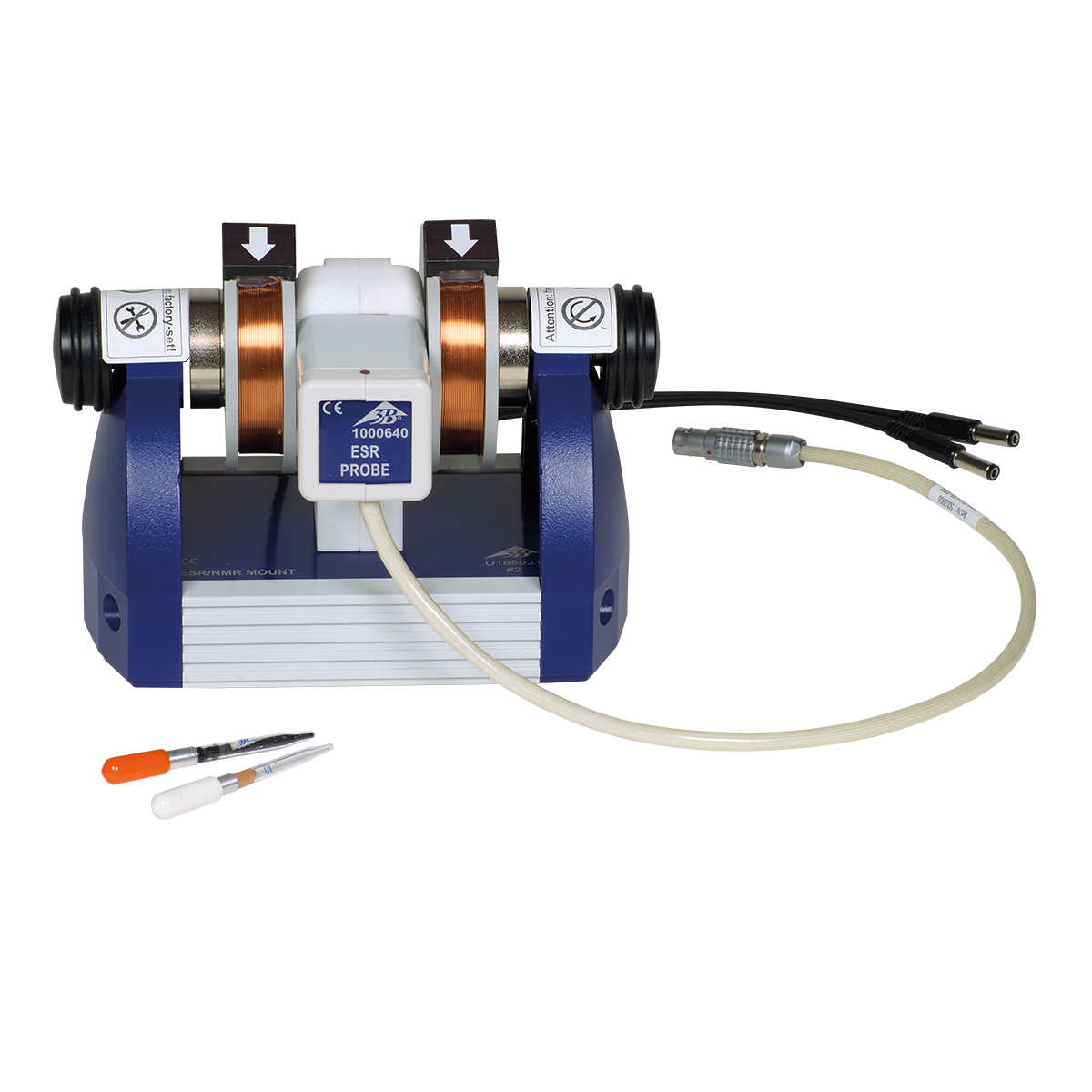

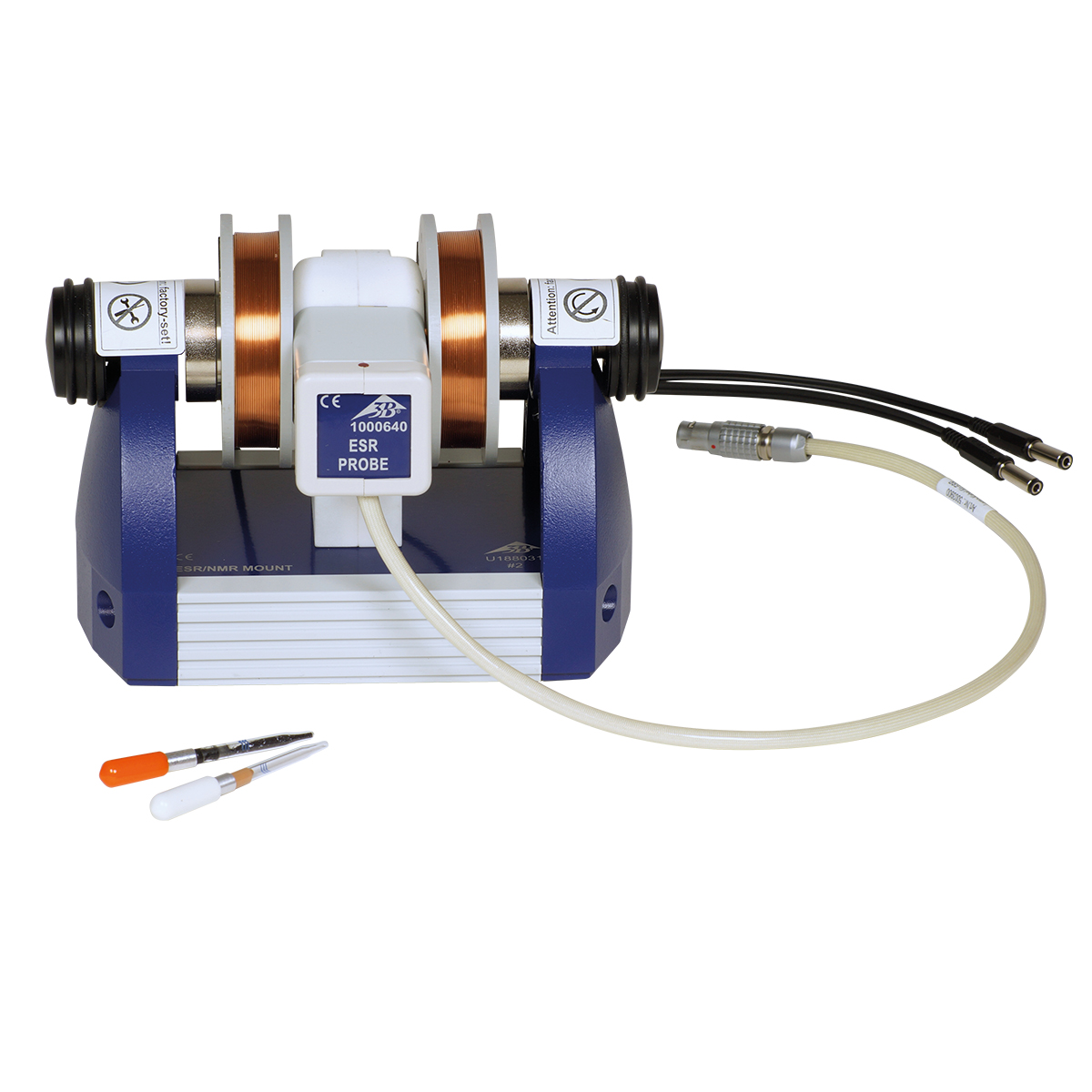

O conjunto é composto pela unidade básica calibrada de fábrica com o par de bobinas, pela sonda RPE com uma bobina de alta frequência, por uma amostra de DPPH e por uma amostra de referência vazia.
Um relatório de ensaio é fornecido com cada unidade básica de RPE.
|
Bobinas de campo: |
Espiras: |
500 cada |
|
|
Densidade de fluxo magnético: |
0 − 3,37 mT |
|
|
Dimensões: |
aprox. 20 mm x 74 mm Ø cada |
|
|
Massa: |
aprox. 0,2 kg cada |
|
|
|
Cabeçal de medição: |
Conexão: |
tomada LEMO tetrapolar |
|
|
|
Geral: |
Faixa de frequência: |
aprox. 38 − 75 MHz |
|
|
Diâmetro da amostra: |
4,5 mm |
|
|
Dimensões: |
aprox. 175 mm x 125mm x 125 mm |
|
|
Massa: |
aprox. 2,25 kg |
|
Escopo de fornecimento: .. |
|
1 |
Unidade básica de RPE com bobinas de campo montadas |
|
1 |
Sonda RPE |
|
1 |
Amostra DPPH |
|
1 |
Amostra de referência |
|
1 |
Relatório de ensaio |
|
Necessário, mas não incluso: .. |
|
1 |
unidade de controle RPE-RMN (230 V, 50/60 Hz) (cód. do item: 1022700) |
|
ou |
|
1 |
unidade de controle RPE-RMN (115 V, 50/60 Hz) (cód. do item: 1022702) |
|
|
|
1 |
osciloscópio digital 2 x 30 MHz (cód. do item: 1020910) |
|
ou |
|
1 |
osciloscópio para PC 2 x 25 MHz (cód. do item: 1020857) |
|
|
|
2 |
cabo RF, 1 m (cód. do item: 1002746) |
