Experimento para Demonstrar o Efeito Zeeman Normal

Nota: Esta configuração experimental também pode ser utilizada para realizar o experimento "Interferômetro de Fabry-Pérot, Determinação do Magneton de Bohr" (UE5020900). Além disso, o experimento pode ser expandido com um filtro passa-banda e um segundo étalon de Fabry-Pérot para incluir o experimento "Efeito Zeeman Anômalo, Estrutura Hiperfina" (UE5020800).

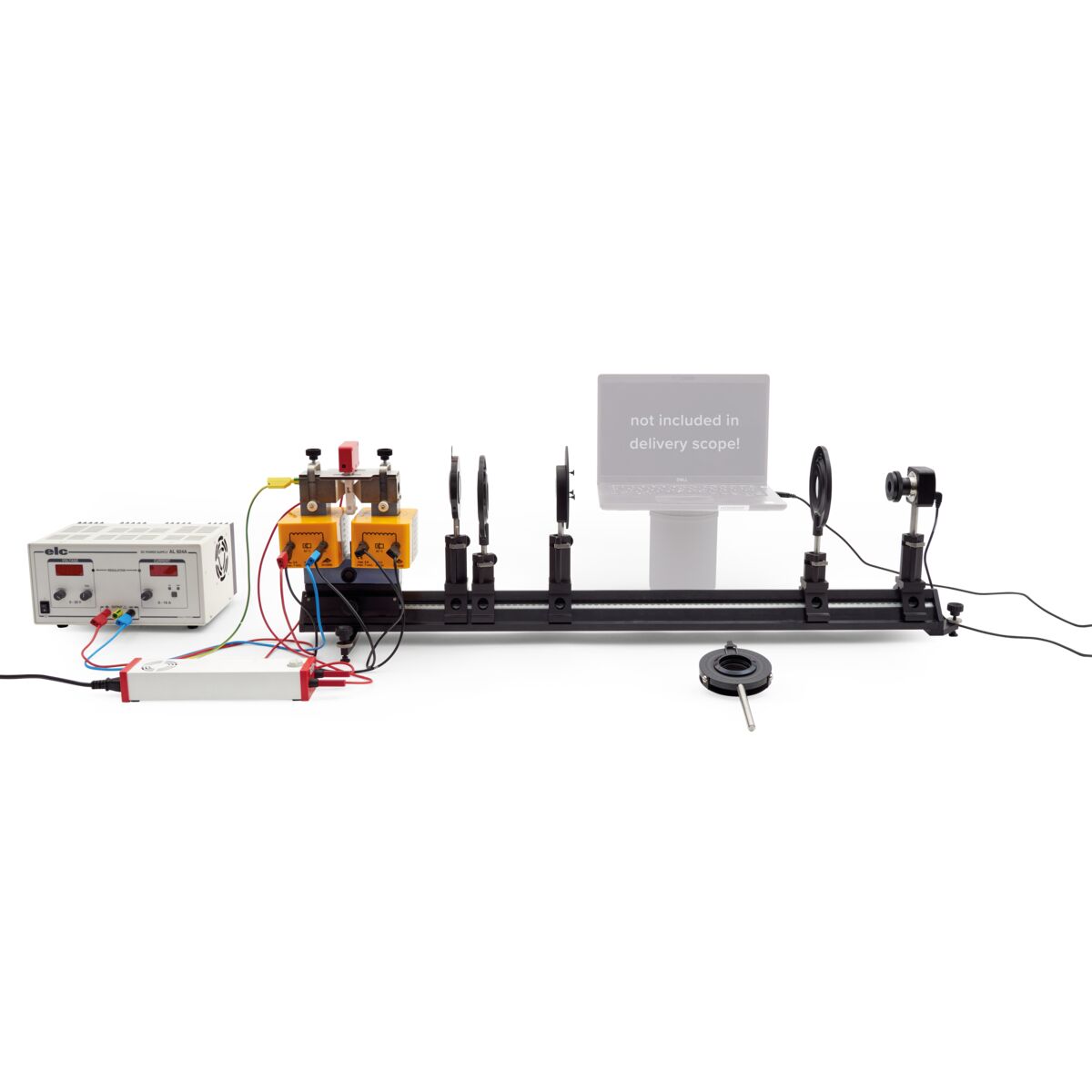

Este experimento permite a investigação do efeito Zeeman normal utilizando a linha vermelha (λ = 643,8 nm) do cádmio. O efeito Zeeman é estudado em ambas as configurações, transversal (perpendicular) e longitudinal (paralela), em relação a um campo magnético externo variável. A configuração longitudinal é facilitada por um orifício escalonado na sapata polar do eletroímã.

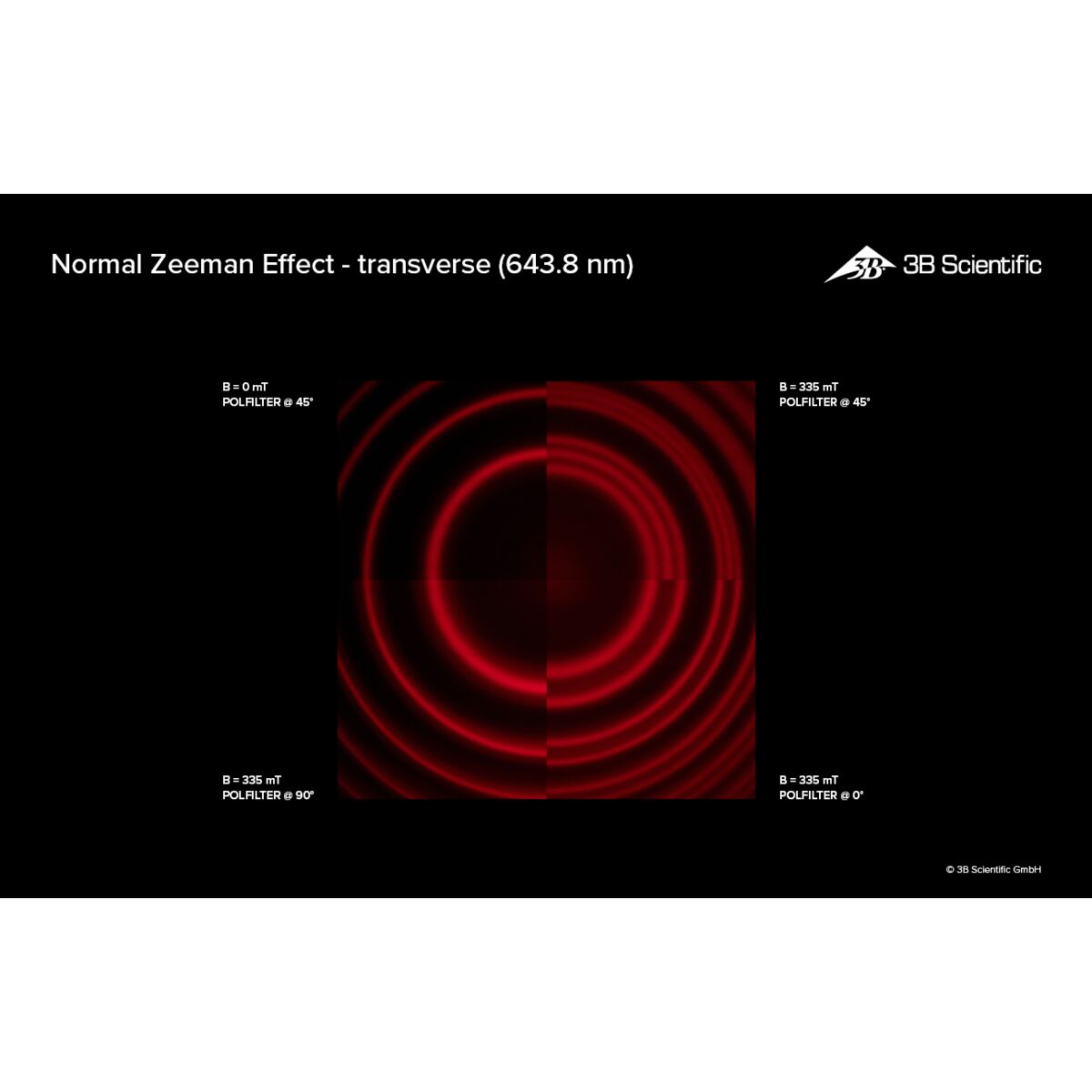

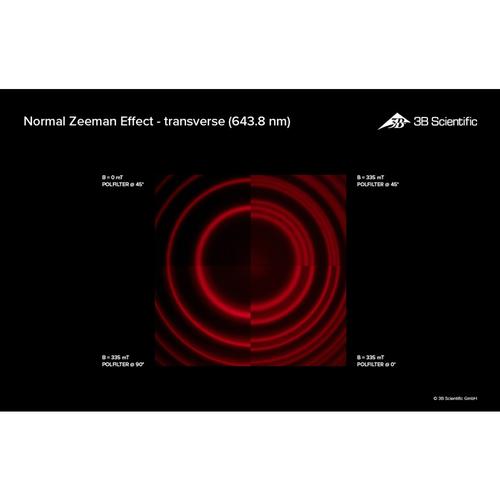

À medida que a luz da lâmpada de Cd passa através do étalon de Fabry-Pérot, formam-se anéis de interferência, que se dividem em dupletos ou tripletos, dependendo da direção do campo magnético externo. A polarização linear ou circular das linhas é analisada usando um filtro polarizador e uma placa de quarto de onda.

A separação dos anéis de interferência é registrada com uma câmera de microscópio. Um filtro vermelho na lente de focalização aumenta o contraste e a profundidade de campo para a análise das linhas de Cd. O software da câmera acompanhante (para Windows) permite tanto a observação qualitativa da imagem ao vivo quanto a análise quantitativa por meio de capturas de tela. O experimento é montado em uma bancada óptica de precisão estável.
