Informação do produto: .. |

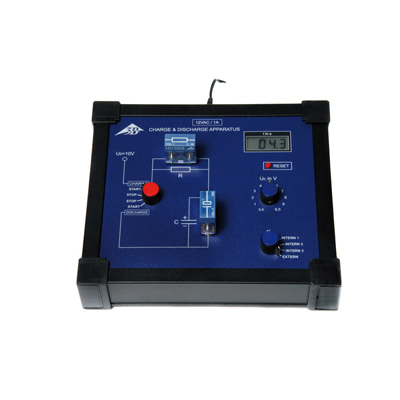

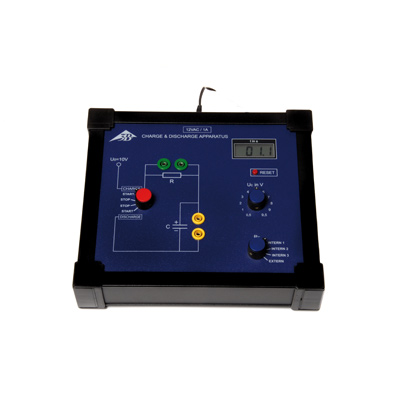

Aparelho completo para registro pontual das curvas de carga e descarga de capacitores. Inclui fonte de alimentação 12 V AC. O aparelho de carga e descarga constitui-se de três unidades em um invólucro: um comparador de tensão, um contador digital e três pares de resistores-capacitores. O comparador compara a tensão de carga e de descarga com uma tensão de comparação, que pode ser escolhida previamente em 11 etapas até 10 V. O contador digital mostra o tempo de carga e de descarga do capacitor, assim que a tensão de comparação ajustada seja alcançada.
Adicionalmente, estão disponíveis pares de buchas para ligação de resistência externa e de um capacitor externo.
|
Capacitor interno: |
2067 µF |
|
Resistências internas: |
2,2 kΩ, 5,1 kΩ, 10 kΩ |
|
Contador digital: |
4 posições, controlado por quartzo |
|
Valor máximo: |
200 s |
|
Resolução: |
100 ms |
|
Alimentação: |
por fonte 12 V AC, 2000 mA |
|
Dimensões: |
aprox. 260 mm x 220 mm x 55 mm |
|
Massa: |
aprox. 1700 g, incluindo fonte |
|
Tópicos de experimentação: .. |
|
• |

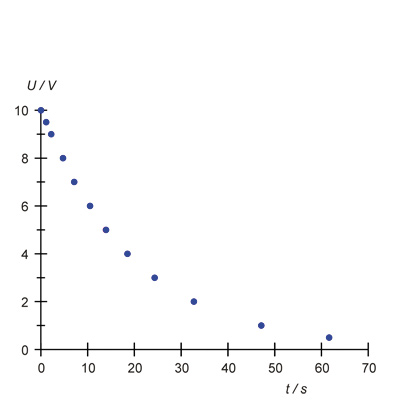

Medição das curvas de carga e descarga de pares RC |
|
• |
Determinação das resistências integradas |
|
• |
Determinação dos capacitores integrados |
|
• |
Determinação do calor de um capacitor eletrolítico |
|
• |
Estimativa dos tempos de ricochete |
