Temas para experiências: .. |
|
|
Observações qualitativas: .. |
|
|
• |
Estado líquido e estado gasoso |
|
|
• |
Estado dinâmico com compressão e distensão |
|
|
• |
Formação do ponto de inversão a diferentes temperaturas |
|
|
Medições quantitativas: .. |
|
|
• |
Representação do ponto crítico e da temperatura crítica |
|
|
• |

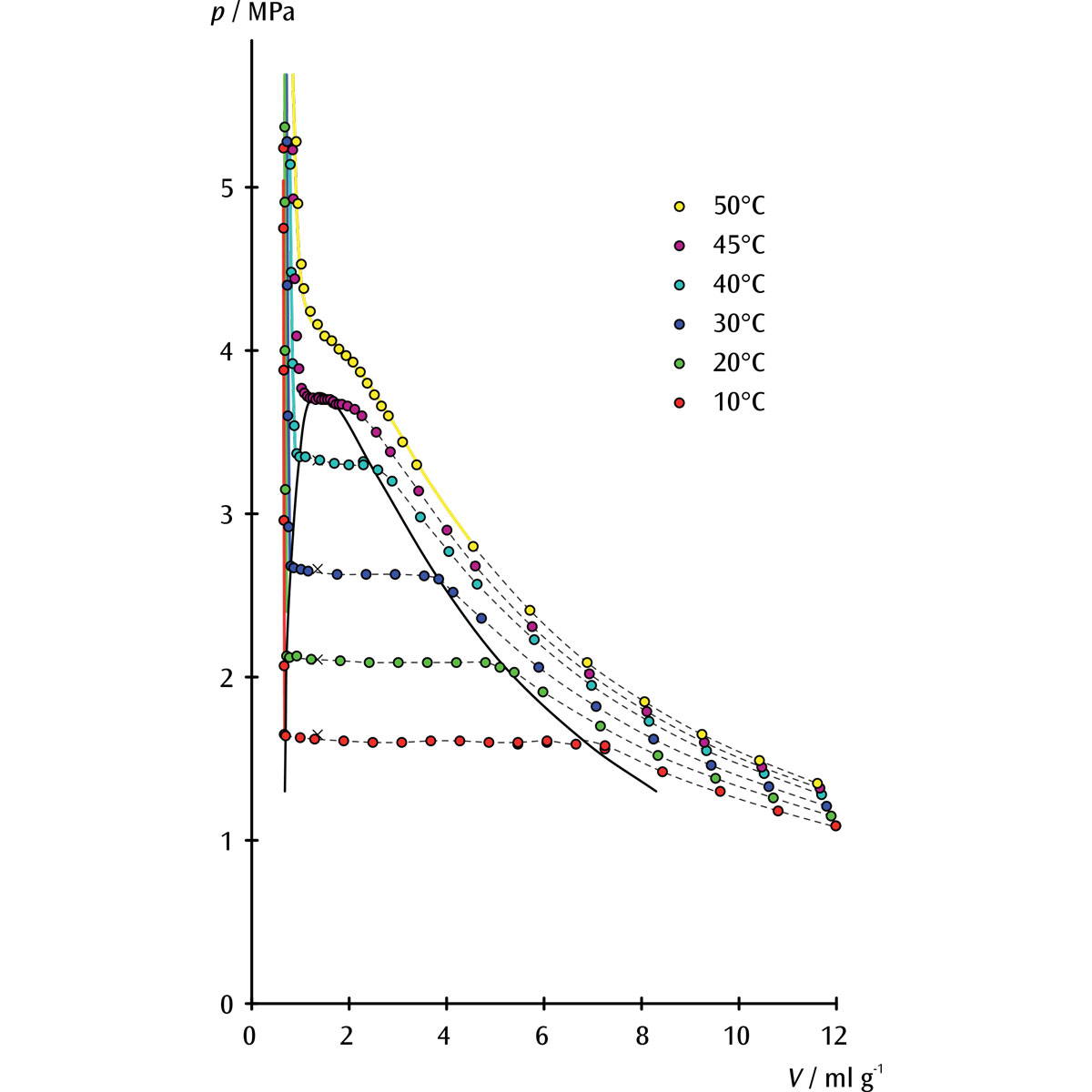

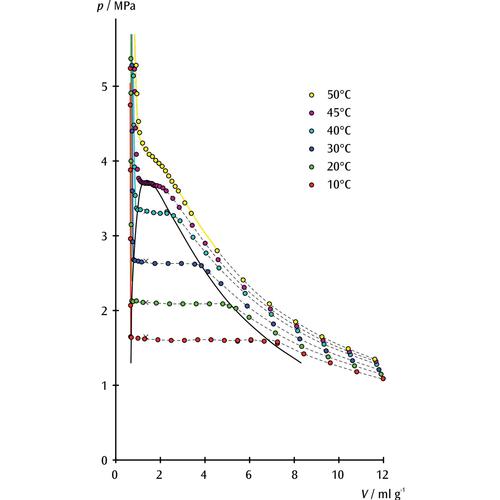

Registro das isotermas no diagrama p-V (diagrama segundo Clapeyron) |
|
|
• |
Registro das isotermas no diagrama pV-p (diagrama segundo Amegat) |
|
|
• |
Curvas de pressão do vapor saturado |
|
|
• |
Desvios de valores entre gases reais e o estado do gás ideal |
|
Informação do produto: .. |

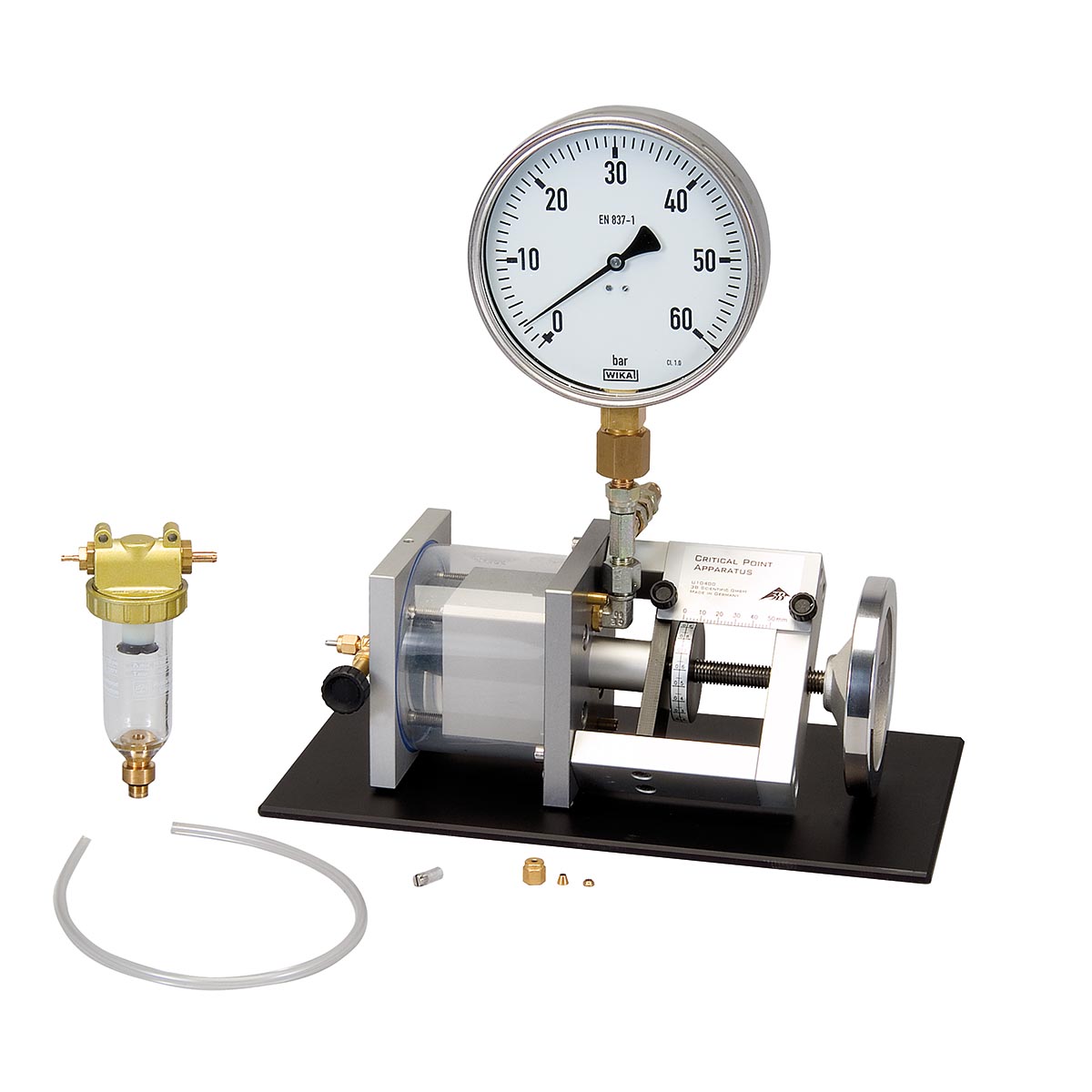

Aparelho de precisão para a pesquisa da compressibilidade e a liquefação de um gás, para a determinação do ponto crítico e para o registro de isotermas do diagrama p-V (diagrama de Clapeyron). Como gás de teste é utilizado o hexafluorido de enxofre (SF6), o qual permite uma montagem simples por apresentar uma temperatura crítica de 318,6 K (45,5°C) e um ponto crítico de 3,76 MPa (37,6 bar).
A aparelhagem contém uma célula de medição transparente numa versão particularmente densa e resistente a pressão. O volume da célula de medição é alterada por meio do giro de uma roda manual de dosagem fina, sendo que a variação de volume pode ser lida numa precisão de 1/1000 do volume máximo graças a uma escala fixa e uma escala giratória. A produção de pressão ocorre através de um sistema hidráulico com óleo de rícino de qualidade admitida para aplicações médicas. A célula de medição e a hidráulica estão separadas por uma junta que enrola a partir de um determinado aumento do volume. Graças a esta construção, a diferença de pressão entre a célula de medição e o compartimento de óleo é praticamente desprezível. Um manômetro mede a pressão do óleo em vez da do gás, sem ocupar um volume morto na célula de medição. Durante a observação das passagens da fase gasosa à líquida e inversamente, podem ser observados tanto o surgimento das primeiras gotas de líquido como o desaparecimento das últimas bolhas de gás.

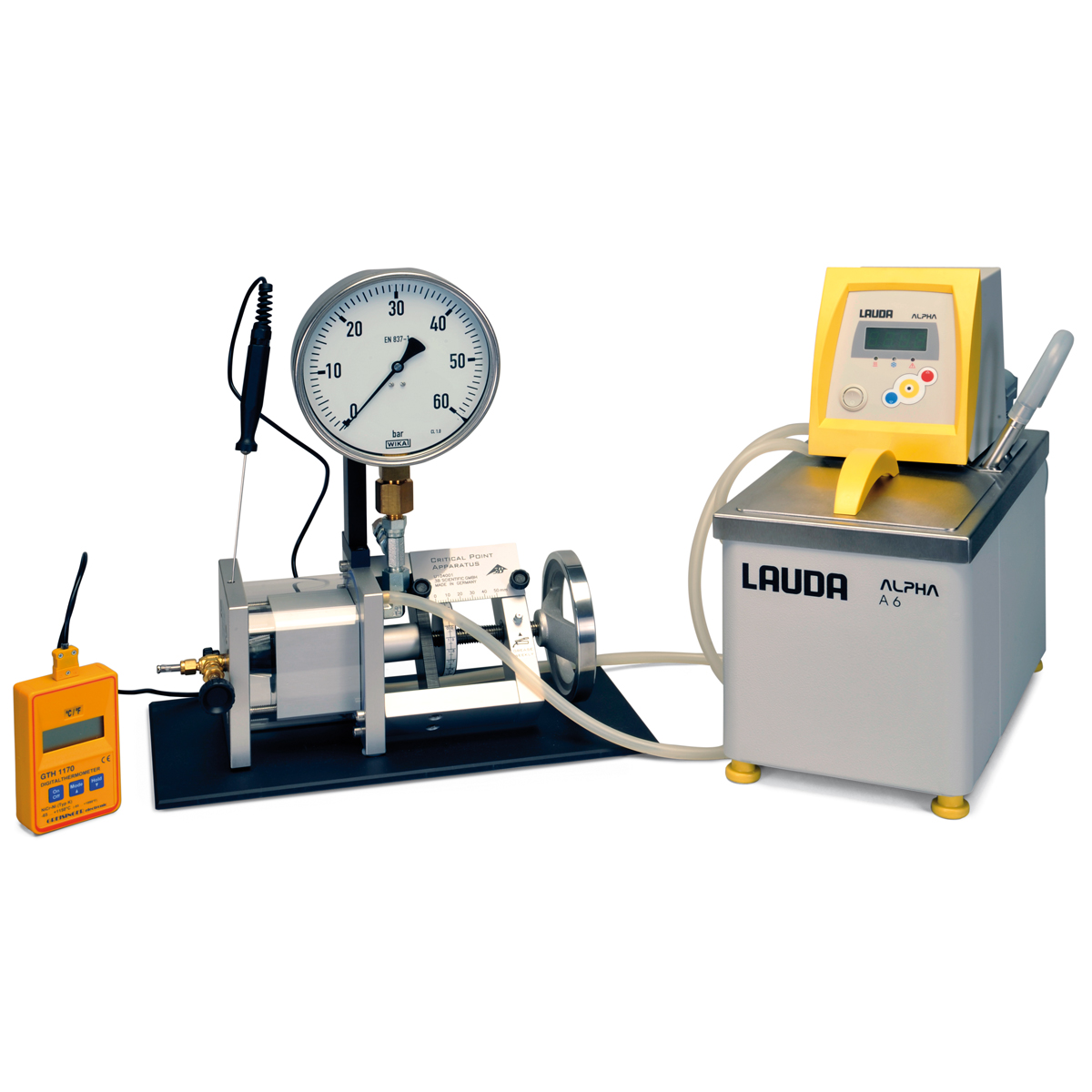

A célula de medição está envolta por uma Câmera de água transparente. Por meio de um termostato pode ser ajustada uma temperatura constante com alta precisão, sendo que a temperatura pode ser lida e controlada por meio de um termômetro.
A boa legibilidade do volume, da pressão e da temperatura permitem o registro de diagramas p-V ou pV-p sem grande esforço e com resultados qualitativamente corretos. Com uma correção de volume em função da pressão e da temperatura podem também serem obtidos resultados quantitativamente corretos que suportam uma comparação com os valores teóricos.
Vide também experiência UE2040300-230 ou.UE2040300-115.
|
Temperatura crítica: |
318,6 K (45,5°C) |
|
Pressão crítica: |
3,76 MPa (37,6 bar) |
|
Volume crítico: |
197,4 cm3/mol |
|
Densidade crítica : |
0,74 g/mol |
|
Faixa de temperatura: |
10 – 60°C |
|
Pressão máxima |
6,0 MPa (60 bar) |
|
Volume máximo: |
15,7 cm3 |
|
Diâmetro do manômetro: |
160 mm |
|
Furo para o sensor de temperatura: |
6 mm Ø |
|
Conexão para meios de temperagem: |
7 mm Ø |
|
Conexão da válvula de redução: |
1/8" Ø |
|
Conexão de gás na saída: |
3,5 mm Ø |
|
Dimensões: |
aprox. 380 mm x 200 mm x 400 mm |
|
Massa: |
aprox. 7 kg |
De acordo com as melhores práticas laboratoriais, recomenda-se o fornecimento de gás por uma tubulação fixa quando o aparelho para o ponto crítico for utilizado com frequência. Para uso ocasional, é mais prático abastecer o gás de teste por meio de um cilindro de gás.
|
Escopo de fornecimento: .. |
|
1 |
|
aparelho de ponto crítico preenchido com óleo de hidráulica (óleo de rícino) porém sem gás de teste (SF6) |
|
1 |
|
dispositivo de preenchimento de óleo |
|
1 |
|
uma chave de fenda de seis lados angular de1,3 mm (para o parafuso da escala de gira simultaneamente) |
|
1 |
|
mangueira de plástico, 3 mm de diâmetro interno |
|
1 |
|
parafusos para os tubos de 1/8" (SW 11) |
|
1 |
|
bomba de graxa |
|
Não incluído no fornecimento, mas necessário adicionalmente: .. |
|
|
|
Hexafluorido de enxofre SF6 |
|
Nota: .. |
|
Necessário para ocasionalmente esvaziar o gás ou para a reenchimento do óleo hidráulico: |
|
|
|
Óleo de rícino (n.° do item: 1002671) |
|
|
|
Bomba de vácuo de alto desempenho |
