Informação do produto: .. |
O espaço onde as experiências se realizam é uma caixa fechada à prova de radiação com uma proteção de vidro sintético transparente. Ao abrir-se a proteção de vidro sintético desliga-se automaticamente a alta tensão para o tubo de Röntgen. O tubo de Röntgen de alto vácuo com cátodo de tungstênio de aquecimento direto e ánodo de cobre encontra-se num recipiente de borosilicato com janela de descarga de irradiação de forma côncava e espessura fina. Uma cúpula de vidro de chumbo com colimador permite que a radiação de Röntgen saia paralelamente à superfície da experiência e proteja contra a radiação difusa. O goniômetro por tubo contador horizontal é composto de um suporte central de amostras, bem como de um braço articulado. Este braço articulado na forma de um carregador de slides serve para a recepção do tubo contador de Geiger-Müller (U19201), da câmara de ionização (U19208), bem como dos aparelhos para experiências em tamanho de slide, ou seja, de uma placa básica de tamanho 50 mm x 50 mm (por exemplo, dos aparelhos U19205, U19206, U19207). O braço articulado pode ser girado manualmente, livremente em volta da base de experiências ou com um acoplamento fixo angular na relação de 2:1, por exemplo, para realizar experiências de reflexão de Bragg. O aparelho está equipado com escalas angulares e em mm, marcas de posicionamento para aparelhos de experiências, bem como conexões resistentes à irradiação para cabos e mangueiras.
|
Tensão anódica: |
20/30 kV; alternável, estabilização eletrônica |
|
Corrente de emissão: |
0 – 80 µA ajustável sem escalonamentos e estabilizado eletronicamente |
|
Aquecedor catódico: |
4 V, 1 A |
|
Marca de combustão: |
5 mm x 1 mm |
|
Material anódico: |
Cu |
|
Colimador de vidro de chumbo: |
orifício de saída da irradiação 5 mm Ø |
|
Divergência da irradiação: |
melhor do que 10° |
|
|
|
Comprimento das
características ondas da irradiação: |
Cu -Kα: 154 pm, Cu -Kβ: 138 pm |
|
|
|
|
Orgoniômetro do contador: |
área de oscilação: 0°, +10° – +130° e -10° – +130° relativo ao eixo de irradiação |
|
Acoplamento angular: |
independente do suporte de amostras ou na relação 2:1 |
|
|
|
Exatidão na medição
do ângulo de Bragg 2θ: |
5 arcos por minuto |
|
|
|
|
Minuteria: |
0 – 55 min, ajustável sem escalonamentos |
|
Recepção de potência: |
100 VA |
|
Dimensões aparelho Röntgen: |
aprox. 250 mm x 370 mm Ø |
|
Dimensões tubo Röntgen: |
aprox. 100 mm x 32 mm Ø |
|
Massa: |
aprox. 9 kg |
Por favor notar que os impostos estão inclusos.

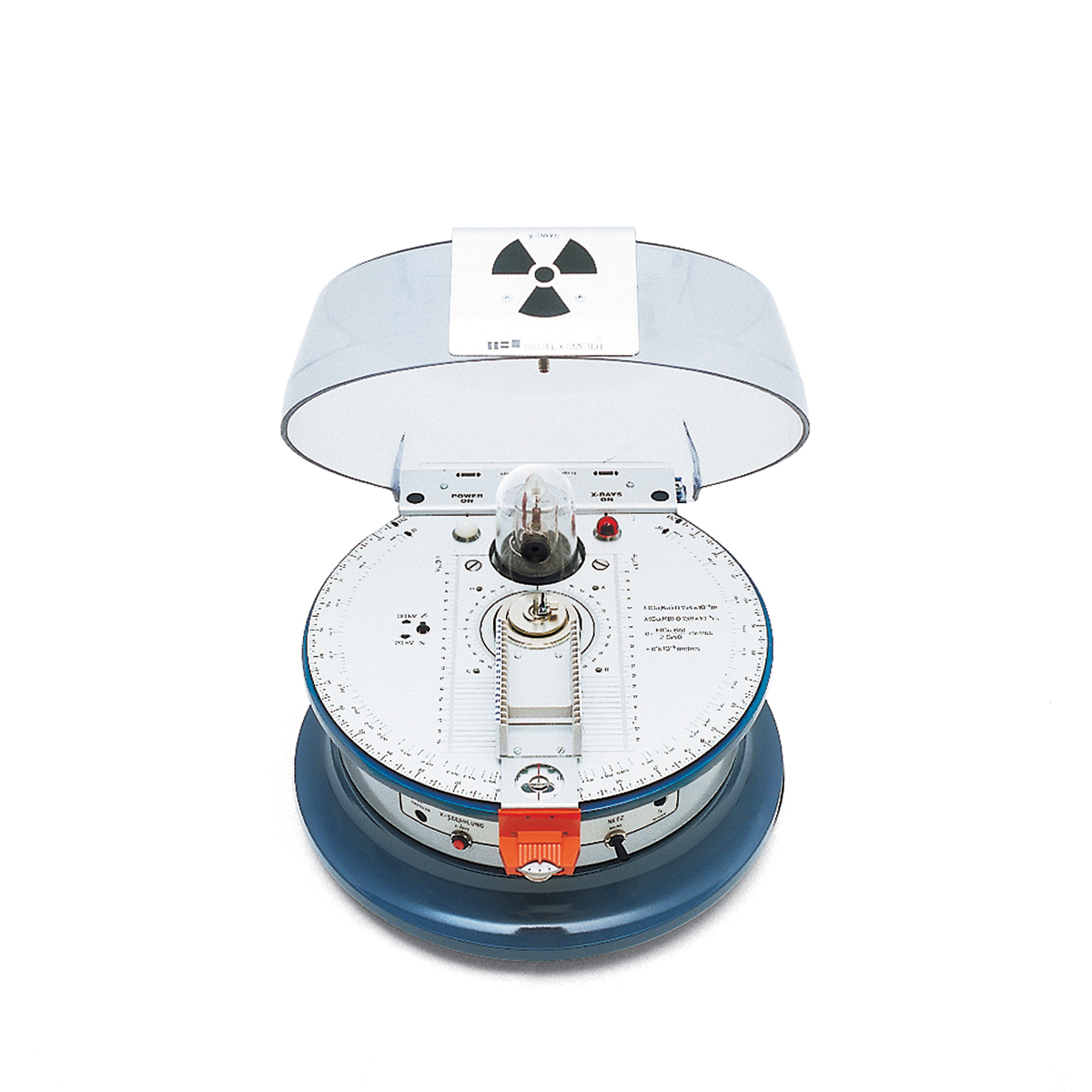

![Aparelho de Raios X, 1000657 [U192001], Física dos Raios X](/imagelibrary/U192001/U192001_01_Aparelho-de-Raios-X.jpg)
