Este amplificador de medição amplifica sinais de medição de baixa amplitude provenientes de fontes de sinais de baixa impedância para medição com qualquer voltímetro ou osciloscópio. Ao utilizar um resistor shunt externo RShunt , também é possível medir correntes pequenas. As tensões de offset podem ser compensadas usando reguladores de offset para ajuste grosso e ajuste fino. O ganho pode ser selecionado em etapas de 0 a 5 potências de dez. Ruído de alta frequência ou outros sinais de interferência são filtrados por um filtro passa-baixas com uma constante de tempo comutável em etapas entre 0 e 3 s. A tensão de saída tem o mesmo sinal que a tensão de entrada.
|
Resistência de entrada: |
10 kΩ |
|
Resistência de saída: |
300 Ω |
|
Deriva da tensão de offset: |
< 2 μV/K (após aprox. 15 min de tempo de operação) |
|
Fatores de amplificação: .. |
100; 101; 102; 103; 104; 105 |
Tolerância dos
fatores de amplificação: |
< 2,5 % |
|
Tensão de entrada: |
máx. ±12 V (proteção contra sobrecarga até 100 V a curto prazo) |
|
Tensão de saída: |
0 … ±12 V (resistente a curto-circuito) |
|
Fonte de alimentação: |
12 V CA, (por meio da fonte de alimentação plug-in) |
|
Temperatura ambiente: |
5°C – 23°C – 40°C |
|
Temperatura de armazenamento: |
-20°C – 70°C |
|
Umidade relativa: |
< 85 % (sem condensação) |
|
Posição de funcionamento: |
horizontal |
|
Grau de poluição: |
2 |
|
Grau de proteção: |
IP20 |
|
Dimensões: |
aprox. 170 mm x 105 mm x 50 mm |
|
Massa: |
aprox. 335 g |
|
Tabela 1: Faixas de medição e de frequência (baseadas em uma tensão de saída de 1 V) .. |
|
Ganho: |
Tensão de entrada: |
Corrente através de
RShunt = 100 Ohm: |
Frequência: |
|
100 |
1 V |
10 mA |
0 … 25 kHz |
|
101 |
100 mV |
1 mA |
0 … 25 kHz |
|
102 |
10 mV |
100 µA |
0 … 25 kHz |
|
103 |
1 mV |
10 µA |
0 … 20 kHz |
|
104 |
100 µV |
1 µA |
0 … 7 kHz |
|
105 |
10 µV |
100 nA |
0 … 7 kHz |
|
Tabela 2: Frequências de corte do filtro passa-baixas comutável .. |
|
Constante de tempo: .. |
Frequência de corte: .. |
|
0,0 s |
ver Tabela 1 |
|
0,1 s |
1,6 Hz |
|
0,3 s |
0,5 Hz |
|
1,0 s |
0,16 Hz |
|
3,0 s |
0,05 Hz |
Por favor notar que os impostos estão inclusos.

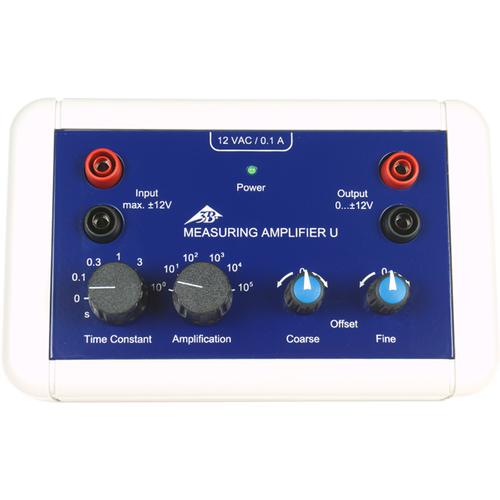

![Amplificador de Medição, 1020742 [U8557560-230], Amplificador de medição](/imagelibrary/U8557560-230/U8557560-230_01_Amplificador-de-Medicao.jpg)
