Ölçüm Yükselteci

Ölçüm Yükselteci

Açıklama
Aşağıdaki deneylerde kullanıldı

Ürün Bilgisi:_..

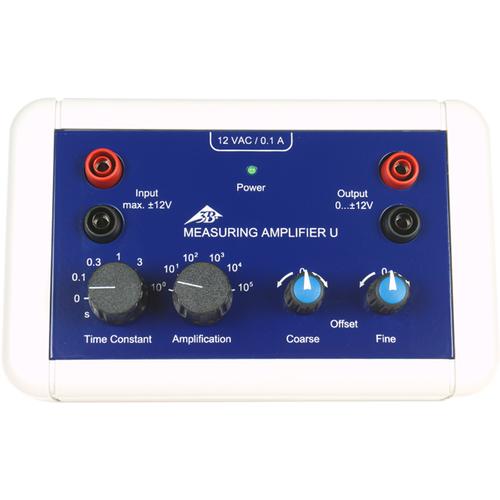

Bu ölçüm yükselteci, düşük empedanslı sinyal kaynaklarından gelen düşük genlikli ölçüm sinyallerini herhangi bir voltmetre veya osiloskop ile ölçüm için yükseltir. Harici bir şönt direnci R_Shunt kullanıldığında küçük akımlar da ölçülebilir. Ofset gerilimleri, kaba ayar ve hassas ayar için ofset ayarlayıcılar kullanılarak dengelenebilir. Kazanç, 0 ile 5 arasında 10'un kuvveti olarak kademeli seçilebilir. Yüksek frekanslı gürültü veya diğer girişim sinyalleri, 0 ile 3 s arasında kademeli olarak değiştirilebilir zaman sabitine sahip bir alçak geçiren filtre tarafından filtrelenir. Çıkış gerilimi, giriş gerilimi ile aynı işarete sahiptir.

Teknik Özellikler:_..

Giriş direnci:	10 kΩ
Çıkış direnci:	300 Ω
Ofset gerilimi kayması:	< 2 μV/K (yaklaşık 15 min çalışma süresinden sonra)
Kazanç faktörleri:_..	10⁰; 10¹; 10²; 10³; 10⁴; 10⁵
Kazanç faktörlerinin toleransı:	< 2,5 %
Giriş gerilimi:	maks. ±12 V (100 V'a kadar kısa süreli aşırı yük koruması)
Çıkış gerilimi:	0 … ±12 V (kısa devre korumalı)
Güç kaynağı:	12 V AC, (dahil edilen takılabilir güç kaynağı üzerinden)
Ortam sıcaklığı:	5°C – 23°C – 40°C
Depolama sıcaklığı:	-20°C – 70°C
Bağıl nem:	< 85 % (yoğuşma olmadan)
Kullanım konumu:	yatay
Kirlilik derecesi:	2
Koruma sınıfı:	IP20
Boyutlar:	yaklaşık 170 mm x 105 mm x 50 mm
Kütle:	yaklaşık 335 g

Tablo 1: Ölçüm ve frekans aralıkları (1 V çıkış gerilimi temel alınarak)_..
Kazanç:	Giriş gerilimi:	R_Shunt = 100 Ohm üzerinden geçen akım:	Frekans:
10⁰	1 V	10 mA	0 … 25 kHz
10¹	100 mV	1 mA	0 … 25 kHz
10²	10 mV	100 µA	0 … 25 kHz
10³	1 mV	10 µA	0 … 20 kHz
10⁴	100 µV	1 µA	0 … 7 kHz
10⁵	10 µV	100 nA	0 … 7 kHz

Tablo 2: Değiştirilebilir alçak geçiren filtrenin kesim frekansları_..

Zaman sabiti:_..	Kesim frekansı:_..
0,0 s	bkz. Tablo 1
0,1 s	1,6 Hz
0,3 s	0,5 Hz
1,0 s	0,16 Hz
3,0 s	0,05 Hz
