Ölçüm / Kontrol Birimi –
Franck-Hertz Deneyi

Ölçüm / Kontrol Birimi –
Franck-Hertz Deneyi, 1012819 [U8482530-230], Franck-Hertz (Small)

Ölçüm / Kontrol Birimi –
Franck-Hertz Deneyi

Ürünün kullanıldığı tüm deneylere genel bakış

Sorum var

Açıklama
Aşağıdaki deneylerde kullanıldı

Ürün Bilgisi:

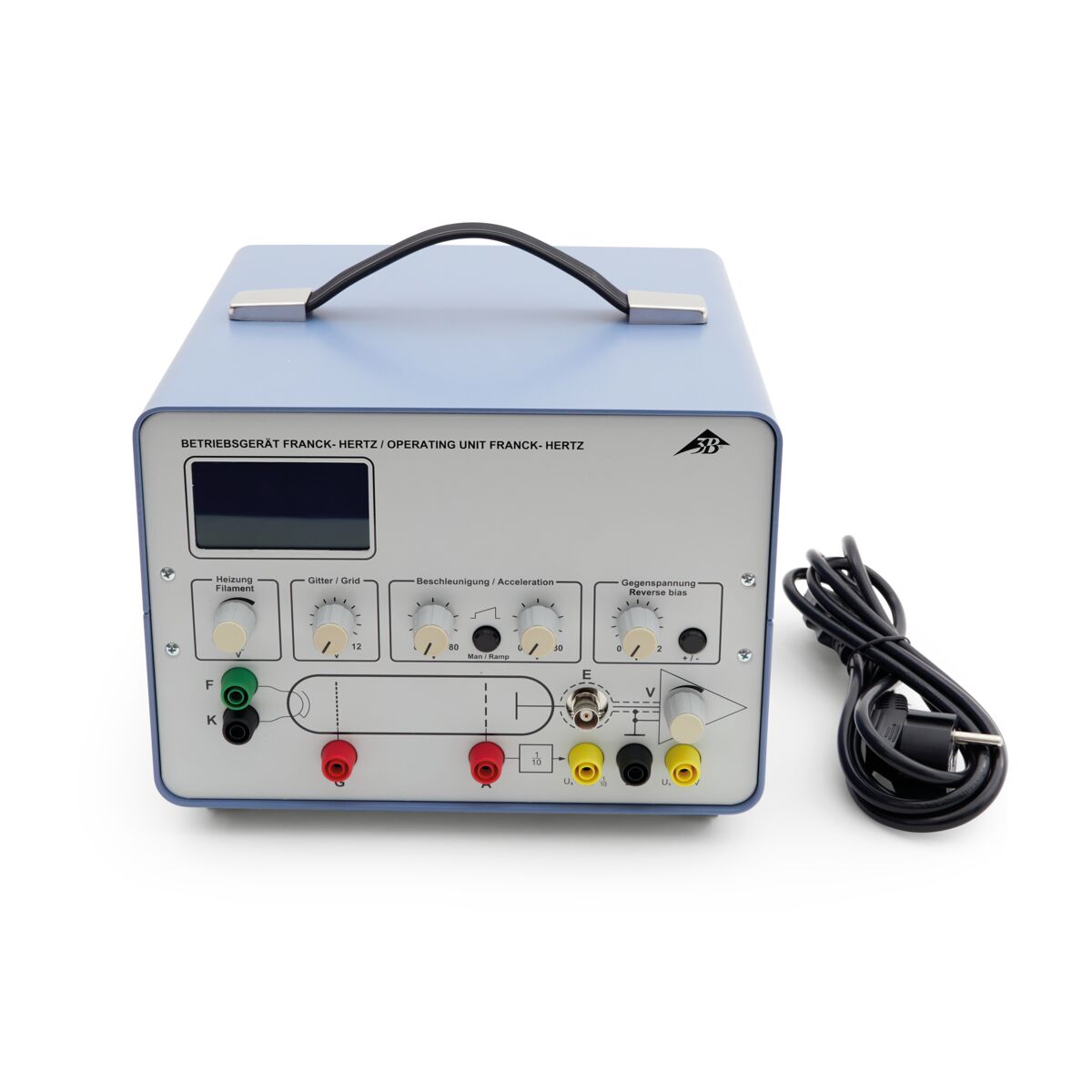

Franck-Hertz ölçüm / kontrol birimi; cıva dolgulu Franck-Hertz tüpünü, neon gazı ile doldurulmuş Franck-Hertz tüpünü veya elektron tüpü – iyonizasyon potansiyelleri tüpünü çalıştırmak için kullanılabilir.
Tüplerin çalıştırılması için gerekli tüm gerilimleri sağlar ve toplayıcı akımını ölçmek için yüksek hassasiyetli dahili doğru akım yükselteci içerir. Gerilimler tek bir ekranda eş zamanlı olarak okunabilir. Anot akımı ve hızlandırma gerilimi için ek analog ölçüm çıkışları sağlanmıştır. Hızlandırma gerilimi, manuel olarak ayarlanabilen stabilize DC gerilim veya testere dişi gerilim (50 Hz) olarak seçilebilir.

Teknik Özellikler:_..

Şebeke gerilimi:	230 V ±10% (50/60 Hz)
Isıtma gerilimi U_F:	0 V − 12 V	sürekli ayarlanabilir
Isıtıcı akımı:	0 A − 2,5 A
Kontrol gerilimi U_G:	0 V − 12 V	sürekli ayarlanabilir
Hızlandırma gerilimi U_A:	0 V − 80 V	sürekli ayarlanabilir veya testere dişi
Durdurucu gerilim U_E:	0 V − ±12 V	sürekli ayarlanabilir, değiştirilebilir polarite
Toplayıcı akımı I_E için çıkış U_Y:	I_E = U_A * 38 nA/V (0 V − 12 V)
Hızlandırma gerilimi U_A için çıkış U_X:	U_X = U_A / 10
Çıkışlar:	4 mm güvenlik soketleri
Giriş:	BNC soket
Boyutlar:	yaklaşık 160 mm x 132 mm x 210 mm
Kütle:	yaklaşık 3,4 kg

Öneri:_..

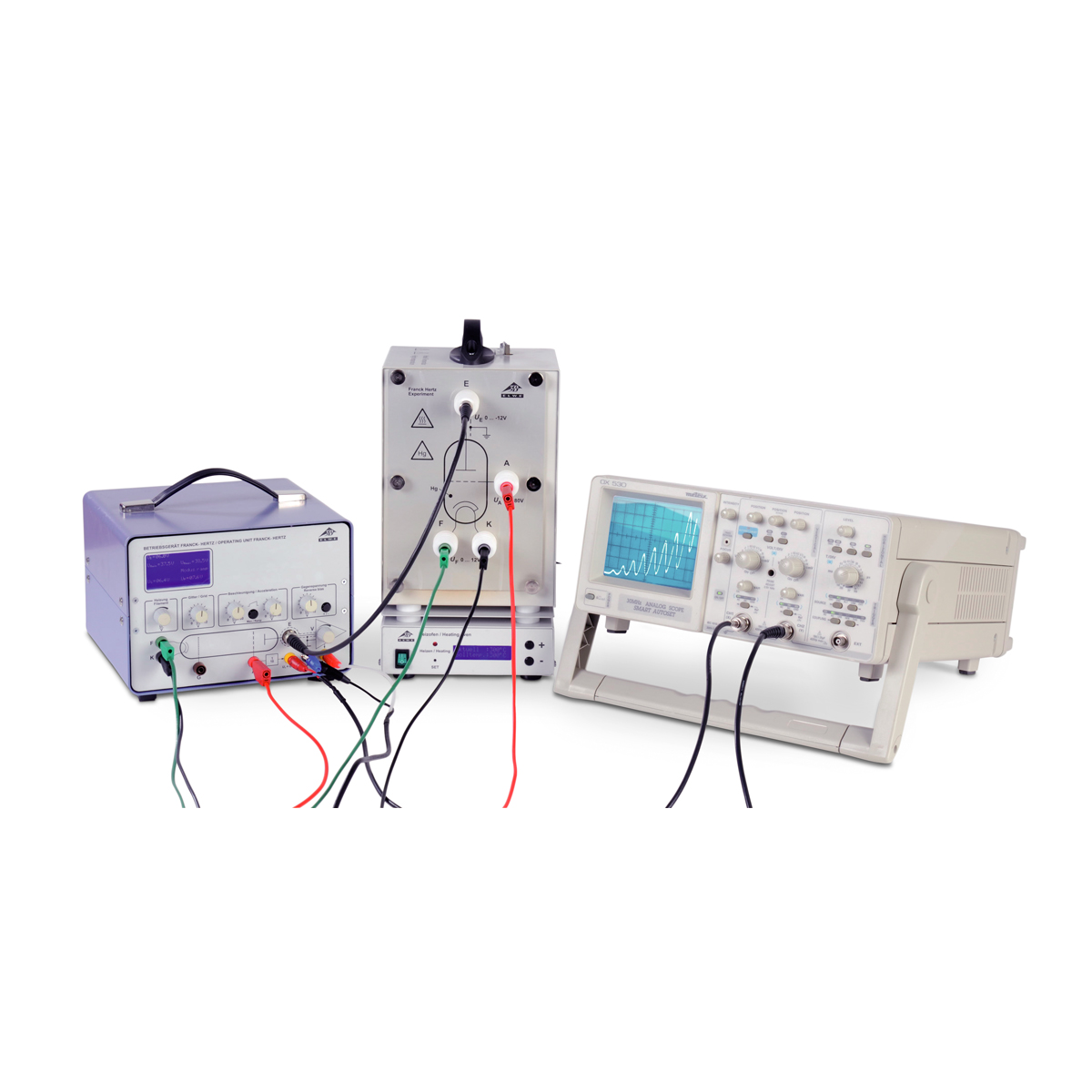

3B Scientific, “Atomlarda Ayrık Enerji Durumlarının Doğrulanması” konusunda okul ve üniversite eğitimi için üç eksiksiz deney sunar:

	Ürün kodu:	Deney:
	8000712	Deney: Franck-Hertz – Cıva (230 V, 50/60 Hz)
	8000714	Deney: Franck-Hertz – Neon (230 V, 50/60 Hz)

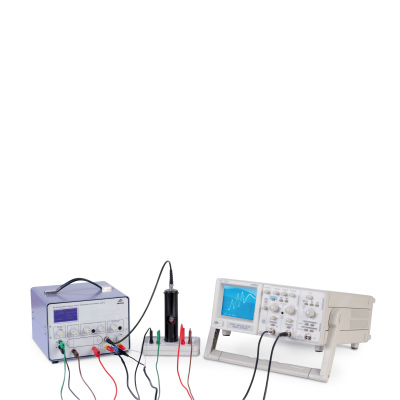

	8000716	Deney: İyonizasyon Potansiyelleri (230 V, 50/60 Hz)
