NMR Temel Cihazı
NMR Temel Cihazı
| Uygulamalar ve Deneyler: .. |
| NMR temel cihazı aşağıdaki konuları incelemek ve aşağıdaki deneyleri gerçekleştirmek için kullanılabilir:.. | |
| • | Yüksek frekanslı bir rezonans devresinin rezonans absorbsiyonu |
| • | Rezonans frekansının manyetik alana bağlılığı |
| • | Proton spini ve protonun ve çekirdeğin manyetik momenti |
| • | Çekirdeğin g-faktörünün belirlenmesi |
| Ürün Bilgisi: .. |
Nükleer manyetik rezonans (NMR), harici ve statik bir manyetik alan içinde bulunan, nükleer manyetizma özelliği gösteren maddelerin enerji soğurulmasına dayanır. Enerji, statik manyetik alana dik olarak uygulanan yüksek frekanslı alternatif alandan soğurulur. Alternatif alanın frekansı rezonans frekansına karşılık gelirse, numune ile donatılmış verici bobinin empedansı rezonanslı bir değişime uğrar ve bir osiloskopta sapma gözlemlenebilir.

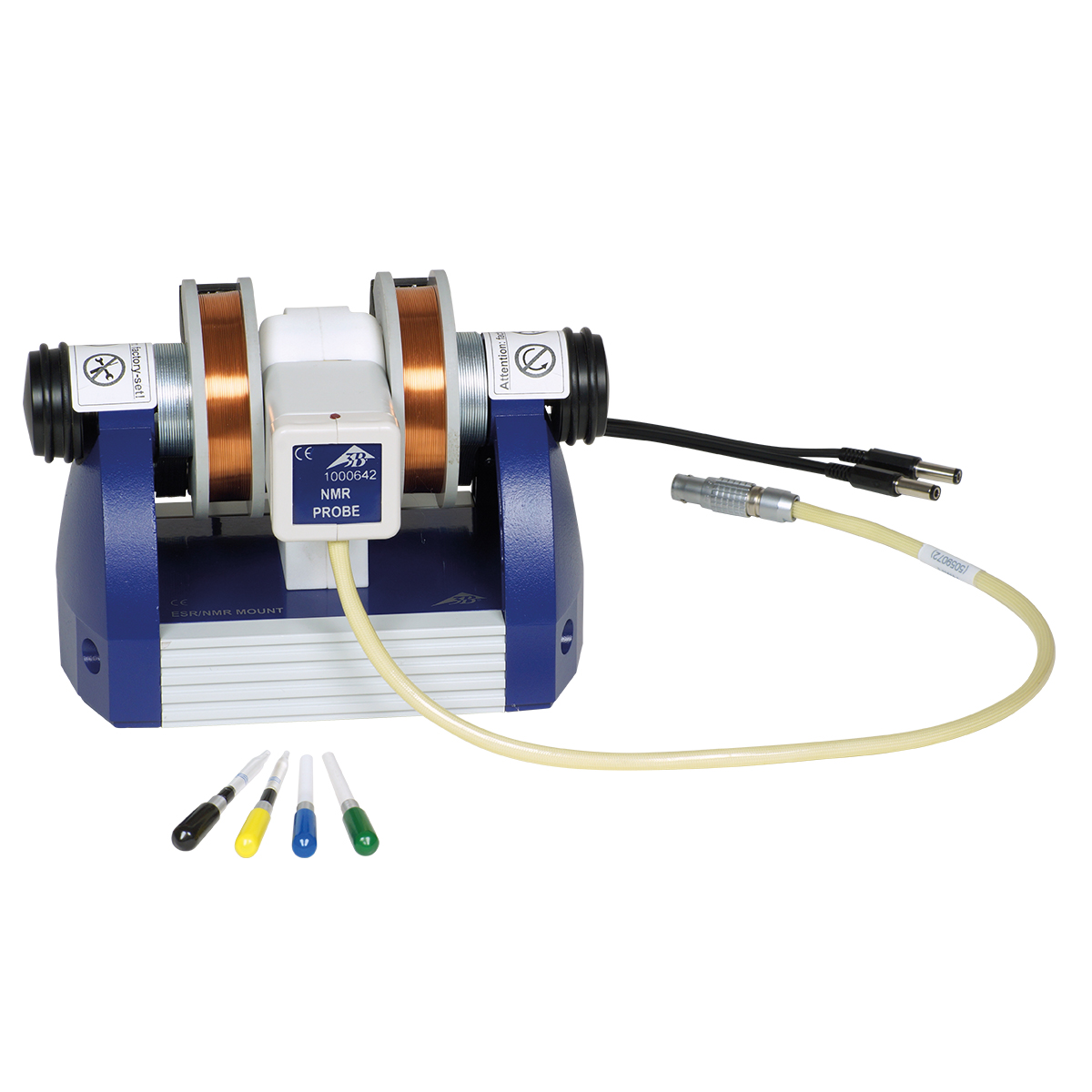

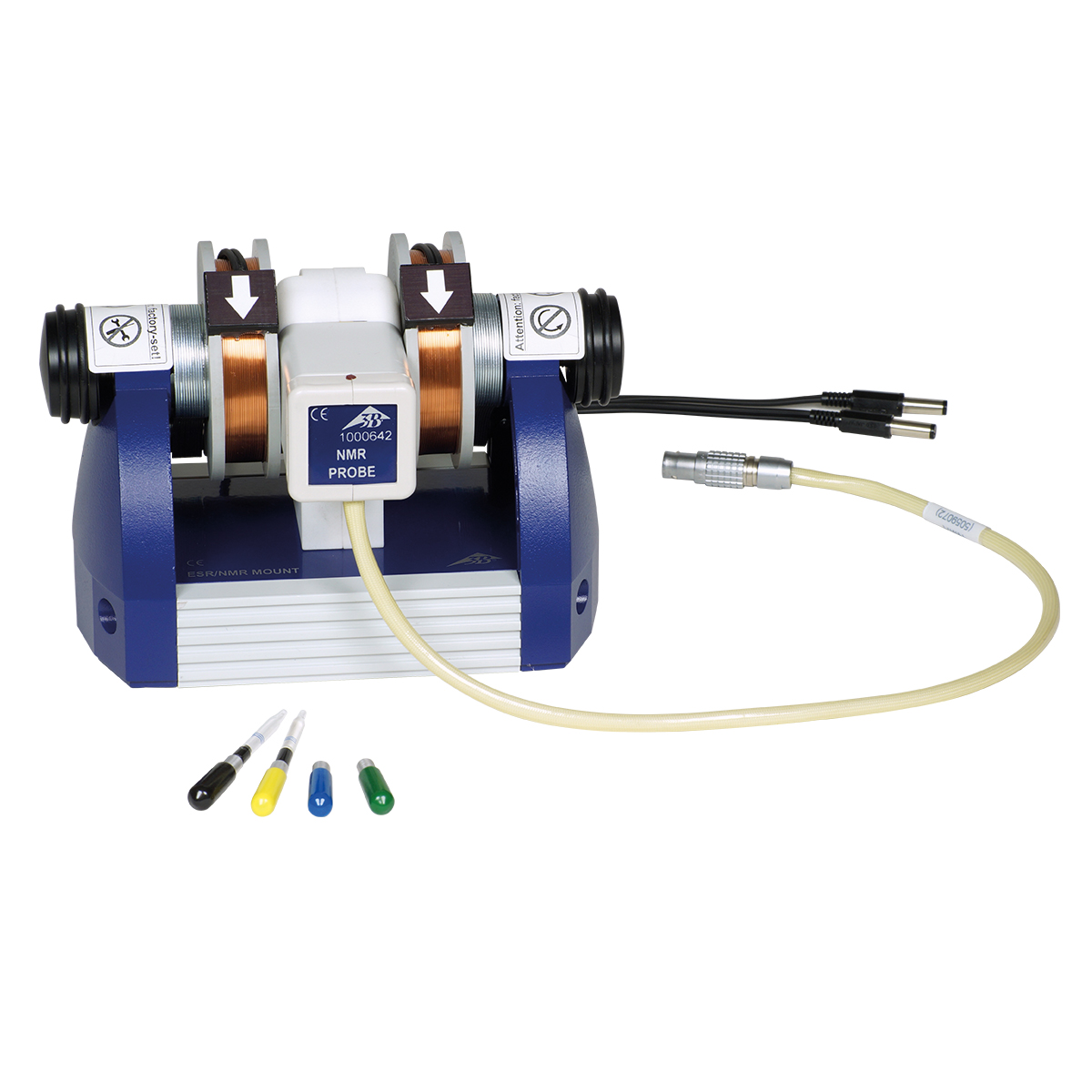

Set, her iki bobinle birlikte fabrikada kalibre edilmiş temel cihaz, NMR probu, gliserin numunesi, polistiren numunesi, teflon® numunesi ve boş bir referans numuneden oluşur.
Her cihazla birlikte bir test raporu verilir. Bu raporda gliserin için rezonans frekansı ve temel cihazın kalıcı manyetik alanının alan şiddeti belirtilir.
| Teknik Özellikler: .. |
| Alan bobinleri: | Spir: | her biri 500 |
| Manyetik akı yoğunluğu: | 0 − 367 mT | |
| Ölçüm kafası: | Bağlantı: | dört kutuplu LEMO soketi |
| Genel: | Frekans aralığı: | yaklaşık 11,5 MHz – 15 MHz |
| Numune çapı: | 4,5 mm | |
| Boyutlar: | yaklaşık 175 mm x 125mm x 125 mm | |
| Kütle: | yaklaşık 3,2 kg |
| Teslimat kapsamı: .. |
| 1 | Monteli alan bobinlerine sahip NMR temel cihazı |
| 1 | NMR probu |
| 1 | Gliserin numunesi |
| 1 | Polistiren numunesi |
| 1 | Teflon numunesi |
| 1 | Referans numune |
| 1 | Test raporu |
| Ayrıca Gereklidir: .. |
| 1 | ESR-NMR kontrol ünitesi (230 V, 50/60 Hz) (ürün kodu: 1022700) |
| veya | |
| 1 | ESR-NMR kontrol ünitesi (115 V, 50/60 Hz) (ürün kodu: 1022702) |
| 1 | dijital osiloskop 2 x 30 MHz (ürün kodu: 1020910) |
| veya | |
| 1 | PC osiloskop 2 x 25 MHz (ürün kodu: 1020857) |
| 2 | RF kablosu, 1 m (ürün kodu: 1002746) |
Ürün No: 1022706
| Ağırlık | 3.4 kg |
| Ölçüler | 31 x 22 x 22.9 cm |
| Marka | 3B Scientific |
