Ne Franck-Hertz tüpü
bağlantı tabanı ile

Ne Franck-Hertz tüpü bağlantı tabanı ile, 1000912 [U8482230], Franck-Hertz
Ne Franck-Hertz tüpü bağlantı tabanı ile, 1000912 [U8482230], Franck-Hertz
Ne Franck-Hertz tüpü bağlantı tabanı ile, 1000912 [U8482230], Franck-Hertz
Included In Bundle
Ürünün kullanıldığı tüm deneylere genel bakış
Ürün Bilgisi:

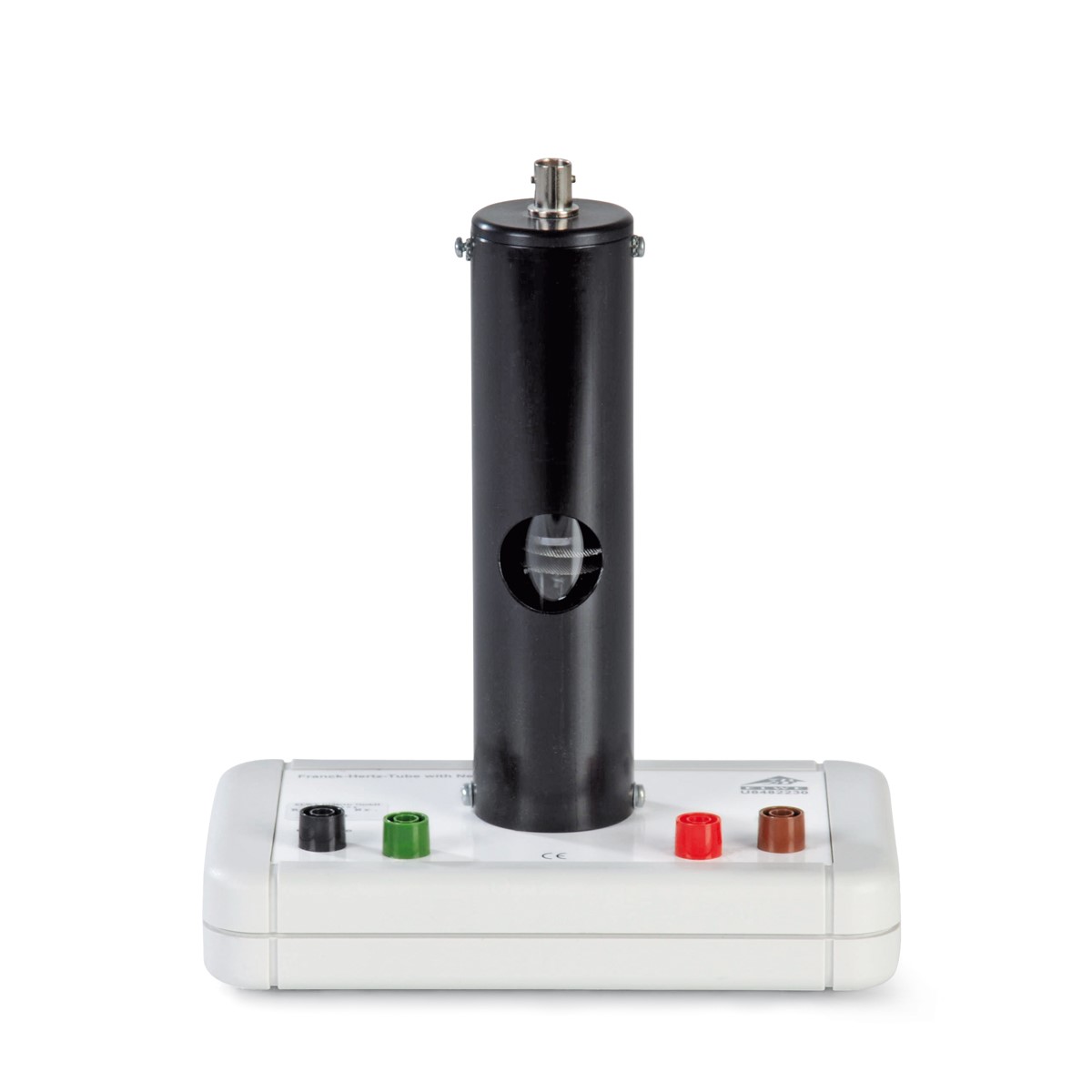

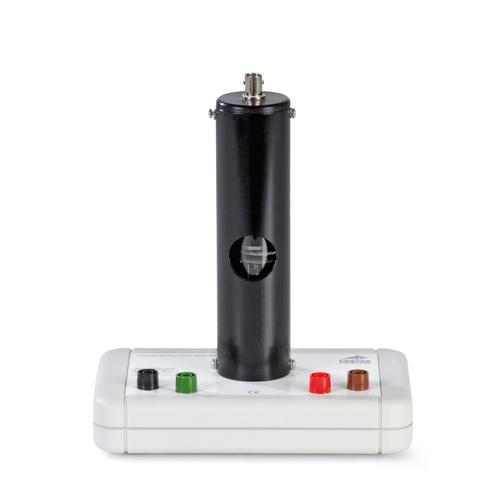

Ne Franck-Hertz tüpü oda sıcaklığında çalıştırılabilir. Tüp, dolaylı ısıtmalı baryum oksit katot, ağ tipi kontrol ızgarası, ağ tipi anot ızgarası ve toplayıcı elektrot içeren bir tetrottur. Bu dört elektrot düzlem-paralel bir konfigürasyonda düzenlenmiştir.

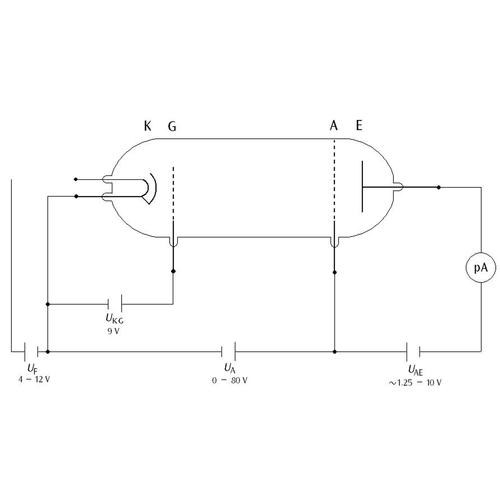

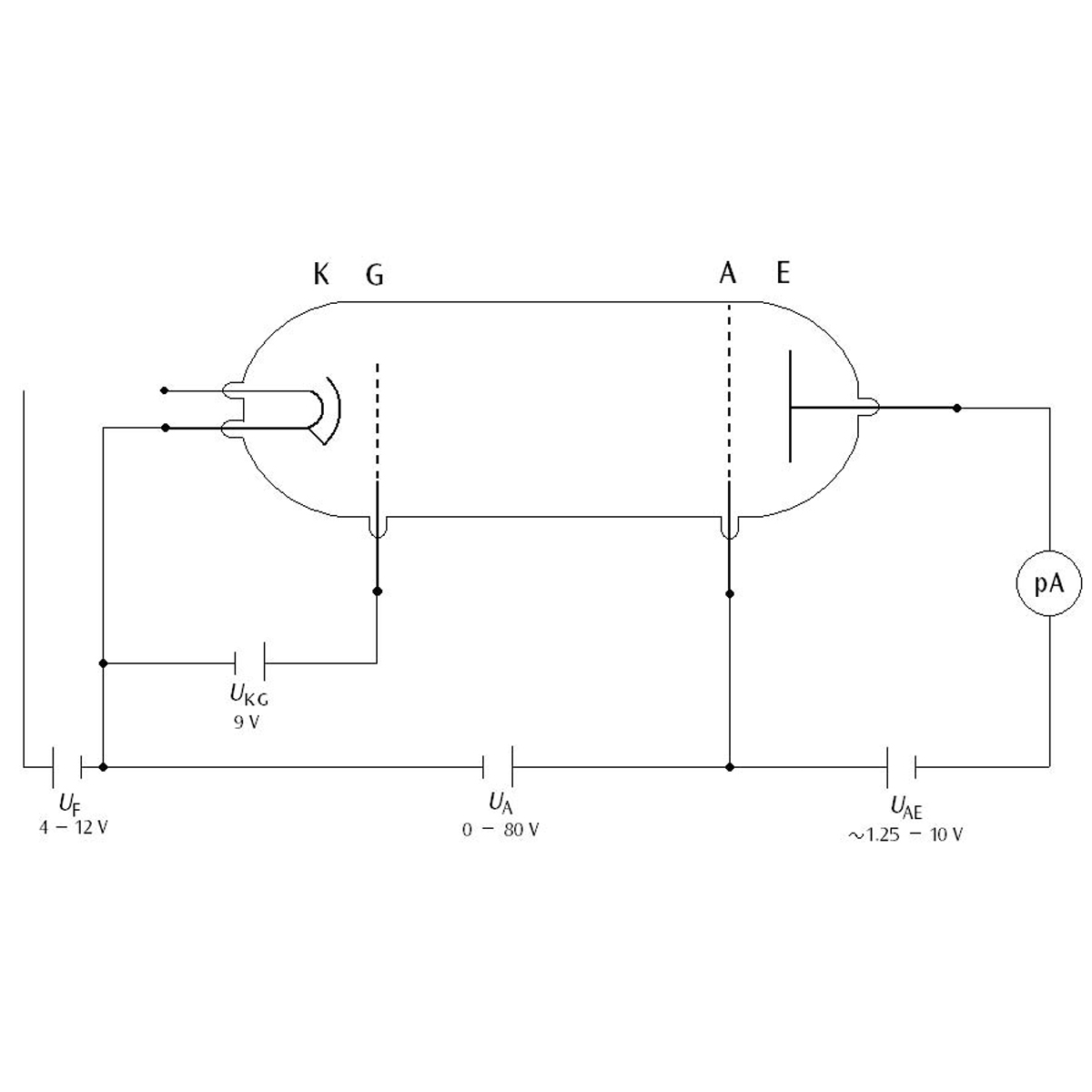

Isıtıcı, kontrol ızgarası ve anot ızgarası gerilimleri için bağlantı soketleri cihazın tabanında bulunur. Toplayıcı akımı, koruma silindirinin üst ucundaki BNC soket üzerinden alınır. Kontrol ızgarası için hızlandırma gerilimi ile anot gerilimi bağlantı soketleri arasına dahili 10 kΩ sınırlama direnci kalıcı olarak takılmıştır. Bu, aşırı yüksek gerilim uygulanmasından kaynaklanan kıvılcım deşarjı durumunda tüpü korur. Ölçümler sırasında bu direnç üzerindeki gerilim düşümü ihmal edilebilir düzeydedir, çünkü tüpteki anot akımı 5 pA’den küçüktür. (Böylece koruyucu direnç üzerindeki gerilim düşümü 0,05 V olur.)

Teknik Özellikler: ..
Isıtma gerilimi: 4 V − 12 V
Kontrol gerilimi: 9 V
Hızlandırma gerilimi: maks. 80 V
Durdurucu gerilim: 1,2 V − 10 V
Tüp boyutları: yaklaşık 130 mm x 26 mm Ø
Bağlantı soketli taban: yaklaşık 190 mm x 115 mm x 115 mm
Kütle:  yaklaşık 450 g

Öneri: ..
3B Scientific, okul ve üniversite eğitimi için “Atomlarda Ayrık Enerji Durumlarının Doğrulanması” konusunda üç komple deney (115 V ve 230 V) sunmaktadır:
  Ürün kodu :..
Deney:..
  8000711 Deney: Franck-Hertz – Cıva (115 V, 50/60 Hz)
  8000712 Deney: Franck-Hertz – Cıva (230 V, 50/60 Hz)
  8000713 Deney: Franck-Hertz – Neon (115 V, 50/60 Hz)
  8000714 Deney: Franck-Hertz – Neon (230 V, 50/60 Hz)
  8000715 Deney: İyonizasyon Potansiyelleri  (115 V, 50/60 Hz)
  8000716 Deney: İyonizasyon Potansiyelleri  (230 V, 50/60 Hz)

Ürün No: 1000912 [U8482230]
Ağırlık 0.4 kg
Ölçüler 27.9 x 22.9 x 15.2 cm
Marka 3B Scientific Teltron
