Mikrodalga optik sistemi, 9,4 GHz
![Mikrodalga optik sistemi, 9,4 GHz, 1009951 [U8493600-230], Dalga optigi](/imagelibrary/U8493600-230/U8493600-230_01_Mikrodalga-optik-sistemi-9-4-GHz.jpg)
![Mikrodalga optik sistemi, 9,4 GHz, 1009951 [U8493600-230], Dalga optigi](/imagelibrary/U8493600-230/U8493600-230_02_Mikrodalga-optik-sistemi-9-4-GHz.jpg)
![Mikrodalga optik sistemi, 9,4 GHz, 1009951 [U8493600-230], Dalga optigi](/thumblibrary/U8493600-230/U8493600-230_01_1200_1200_Mikrodalga-optik-sistemi-9-4-GHz.jpg)
![Mikrodalga optik sistemi, 9,4 GHz, 1009951 [U8493600-230], Dalga optigi (Small)](/thumblibrary/U8493600-230/U8493600-230_02_1200_1200_Mikrodalga-optik-sistemi-9-4-GHz.jpg)
Mikrodalga optik sistemi, 9,4 GHz
| Uygulamalar ve Deneyler: .. |
| Aşağıdaki konular bu mikrodalga optik sistemi kullanılarak incelenebilir:.. | |
| • | Mikrodalgaların doğrusal yayılımı |
| • | Yansıma, soğurma ve transmisyon |
| • | Mikrodalgalara karşı ekranlama |
| • | Polarizasyon üzerine deneyler |
| • | Kırılma üzerine deneyler |
| • | Kırınım ve girişim üzerine deneyler |
| • | Bilgi iletimi |
| Ürün Bilgisi: .. |

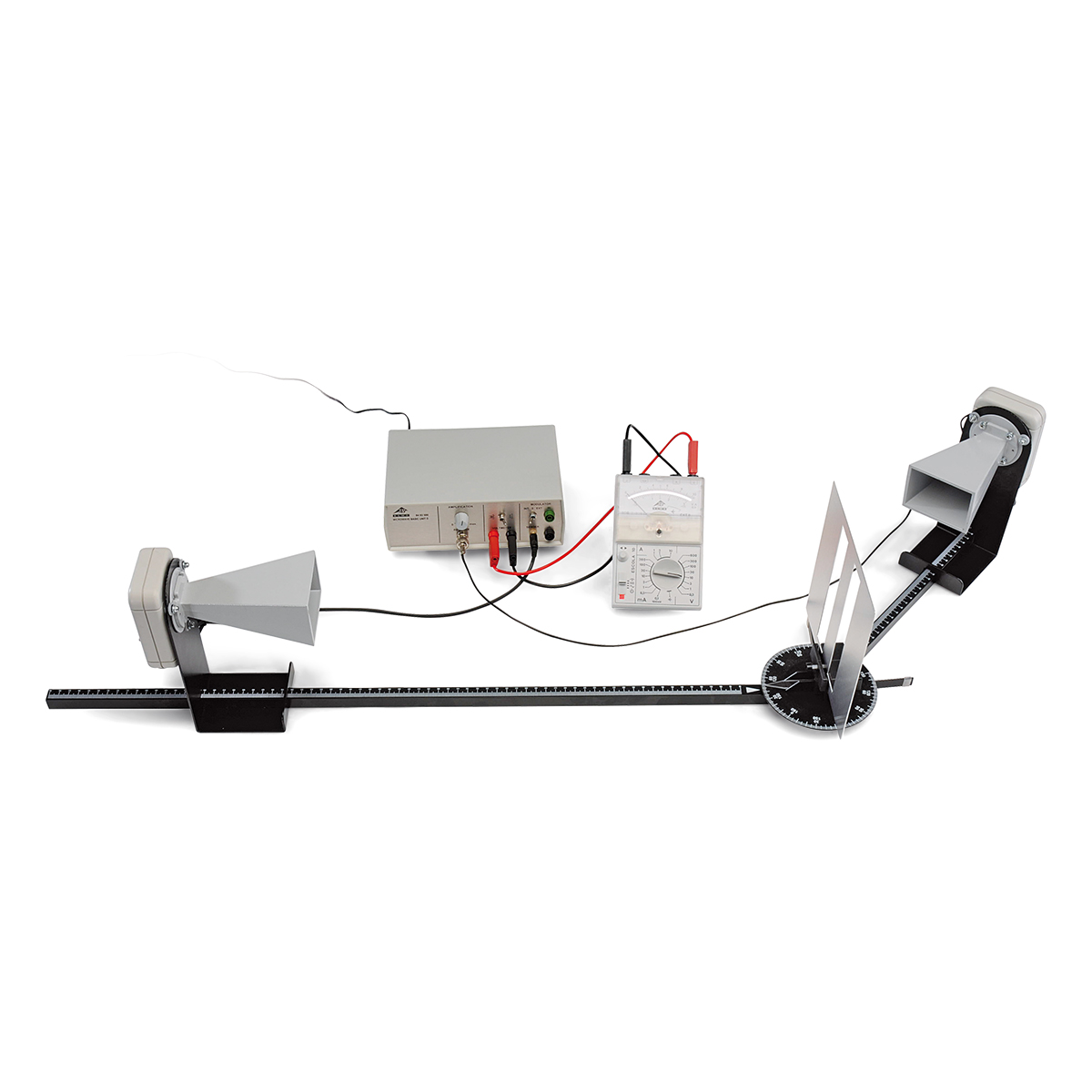

Huni antenli bir verici, yaklaşık 3 cm dalga boyuna sahip doğrusal polarizasyonlu elektromanyetik dalgalardan oluşan dar bir demet yayar. Polarizasyon yönü, antenin yayılma doğrultusu etrafında döndürülmesiyle ayarlanabilir. Dalgaları algılamak için huni antenli bir alıcı ve bir mikrodalga probu sağlanır. Bir kontrol ünitesi, alınan sinyal yoğunluğunu orantılı bir çıkış gerilimine dönüştürür; bu gerilim bir voltmetre kullanılarak ölçülebilir. Ses seviyesi sinyal yoğunluğuyla orantılı olan bir akustik sinyal eklenebilir.
| Teknik Özellikler: .. |
| Osilatör frekansı: | 9,4 GHz |
| İletim gücü: | 10 – 25 mW |
| Dahili modülatör frekansı: | yaklaşık 3 kHz |
| Akustik sinyal: | anahtarlanabilir |
| Harici modülasyon: | 100 Hz – 20 kHz, maks. 1 V |
| Çıkış gerilimi. | maks. 10 V |
| Huni antenli alıcı: | Silisyum diyot ve rezonatör |
| Mikrodalga probu: | Silisyum diyot ve rezonatör |
| Kontrol ünitesinin boyutları: | yaklaşık 170 mm x 200 mm x 75 mm |

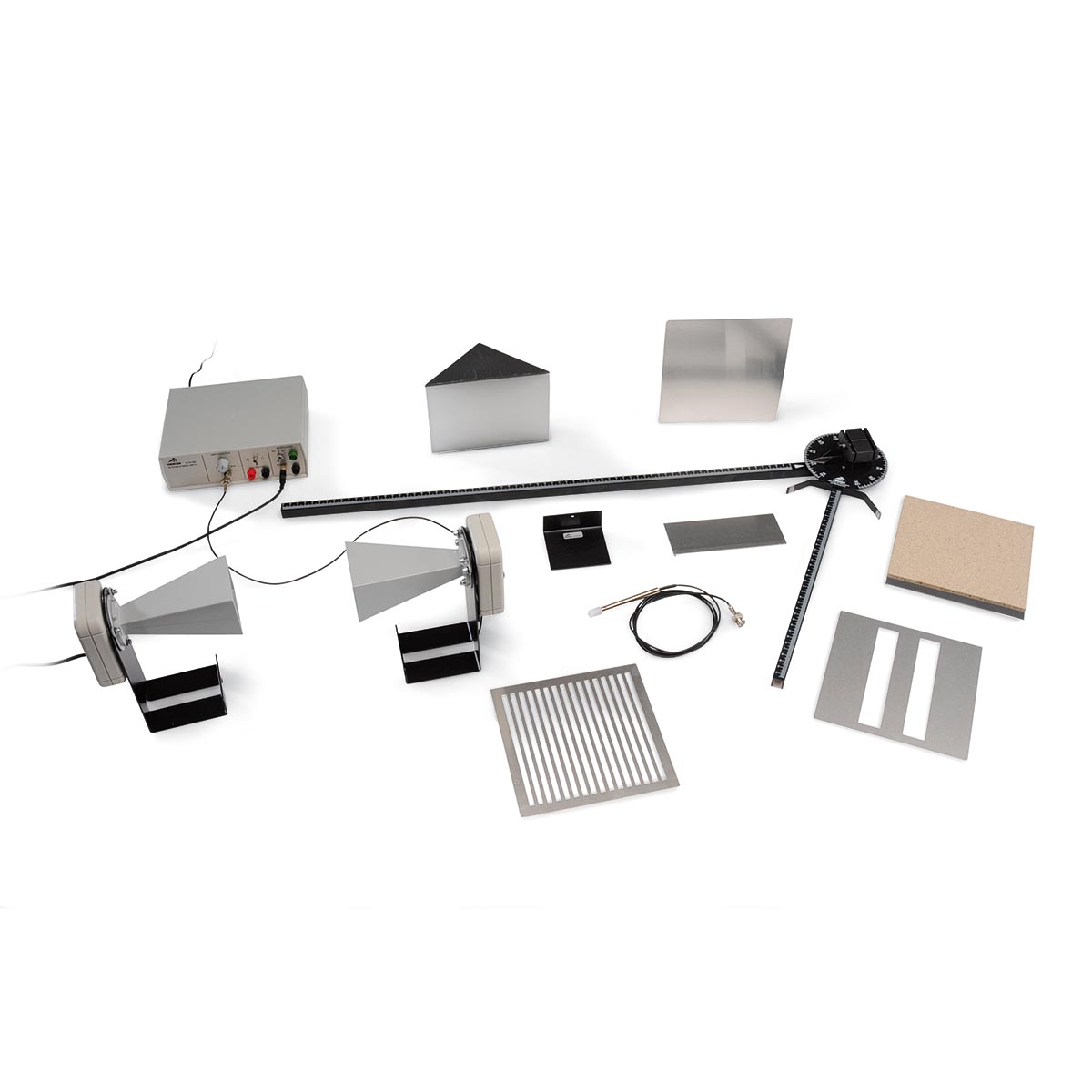

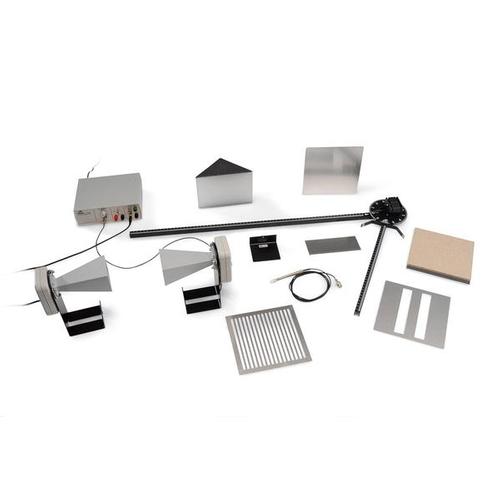

| Teslimat kapsamı: .. |
| 1 | Kontrol ünitesi |
| 1 | Huni antenli verici |
| 1 | Huni antenli alıcı |
| 1 | Mikrodalga probu |
| 1 | Mikrodalga test tezgahı, 800 mm |
| 1 | Plaka tutuculu mikrodalga test tezgahı, 400 mm |
| 1 | Yansıtıcı plaka 180 mm x 180 mm |
| 1 | Polarizasyon ızgarası, 180 mm x 180 mm |
| 1 | Soğurma plakası, lifli malzemeden, 180 mm x 180 mm |
| 1 | Parafin prizma |
| 1 | Prizma desteği |
| 1 | Çift yarıklı plaka |
| 1 | Çift yarık için kapak plakası |
Ürün No: 1009951 [U8493600-230]
| Ağırlık | 3.642 kg |
| Ölçüler | 80 x 30 x 20 cm |
| Marka | 3B Scientific |
