Kritik nokta tayin düzeneği

Kritik nokta tayin düzeneği, 1002670 [U104001], Gaz Yasalari
Kritik nokta tayin düzeneği, 1002670 [U104001], Gaz Yasalari
Kritik nokta tayin düzeneği, 1002670 [U104001], Gaz Yasalari
Included In Bundle
Ürünün kullanıldığı tüm deneylere genel bakış
Uygulama Alanı: ..
  Nitel Gözlemler: ..
  • Sıvı ve gaz halleri
  • Dinamik sıkıştırma ve genişleme
  • Farklı derecelerde geçiş noktasının oluşumu
  Nicel ölçümler: ..
  • Kritik nokta ve sıcaklıkların sergilenmesi

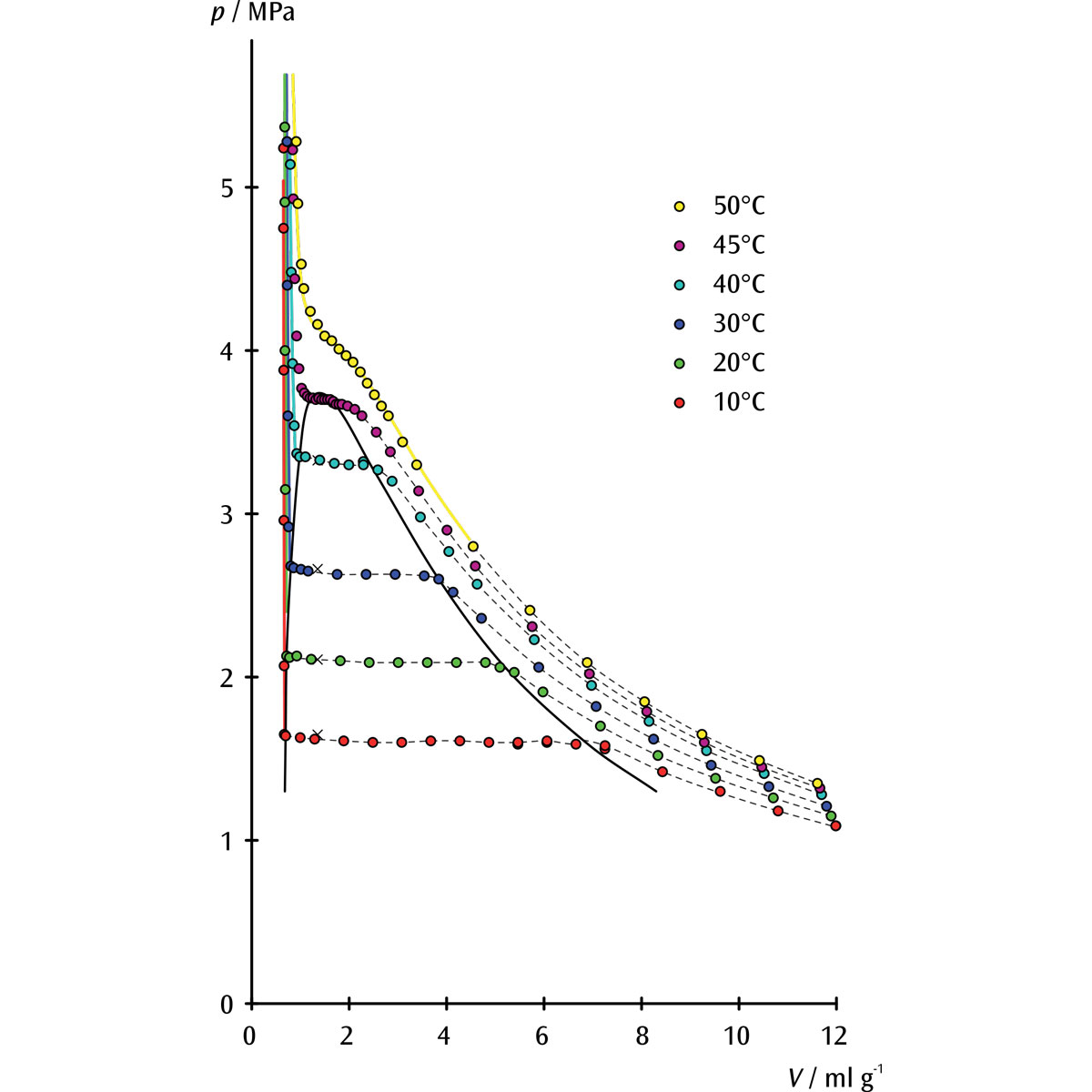

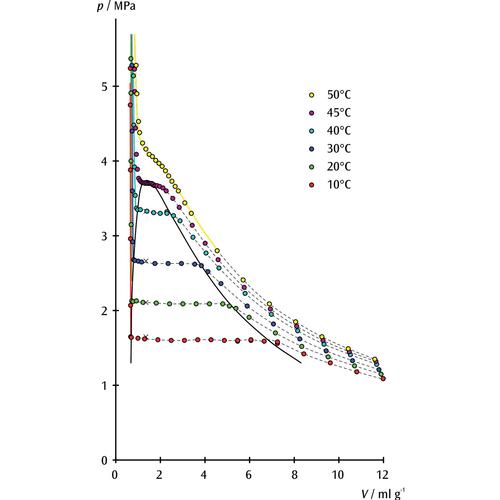

  • p-V (Clapeyron) diyagramlarında izoterm kaydı
  • pV-p (Amegat) diyagramlarında izoterm kaydı
  • Doygun buhar basınç eğrileri
  • Gerçek ve ideal gazlar arası farklılıklar

Ürün Bilgisi: ..

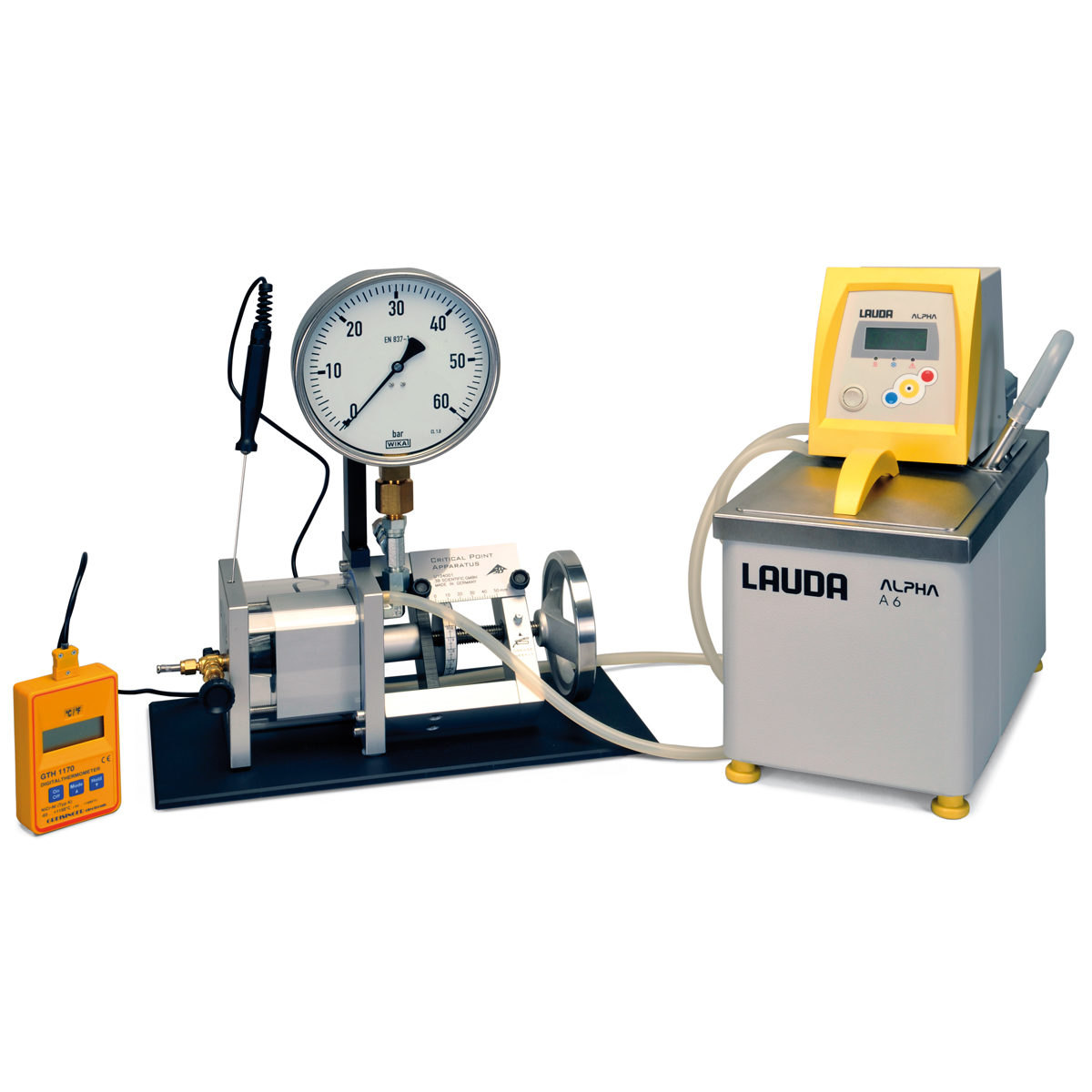

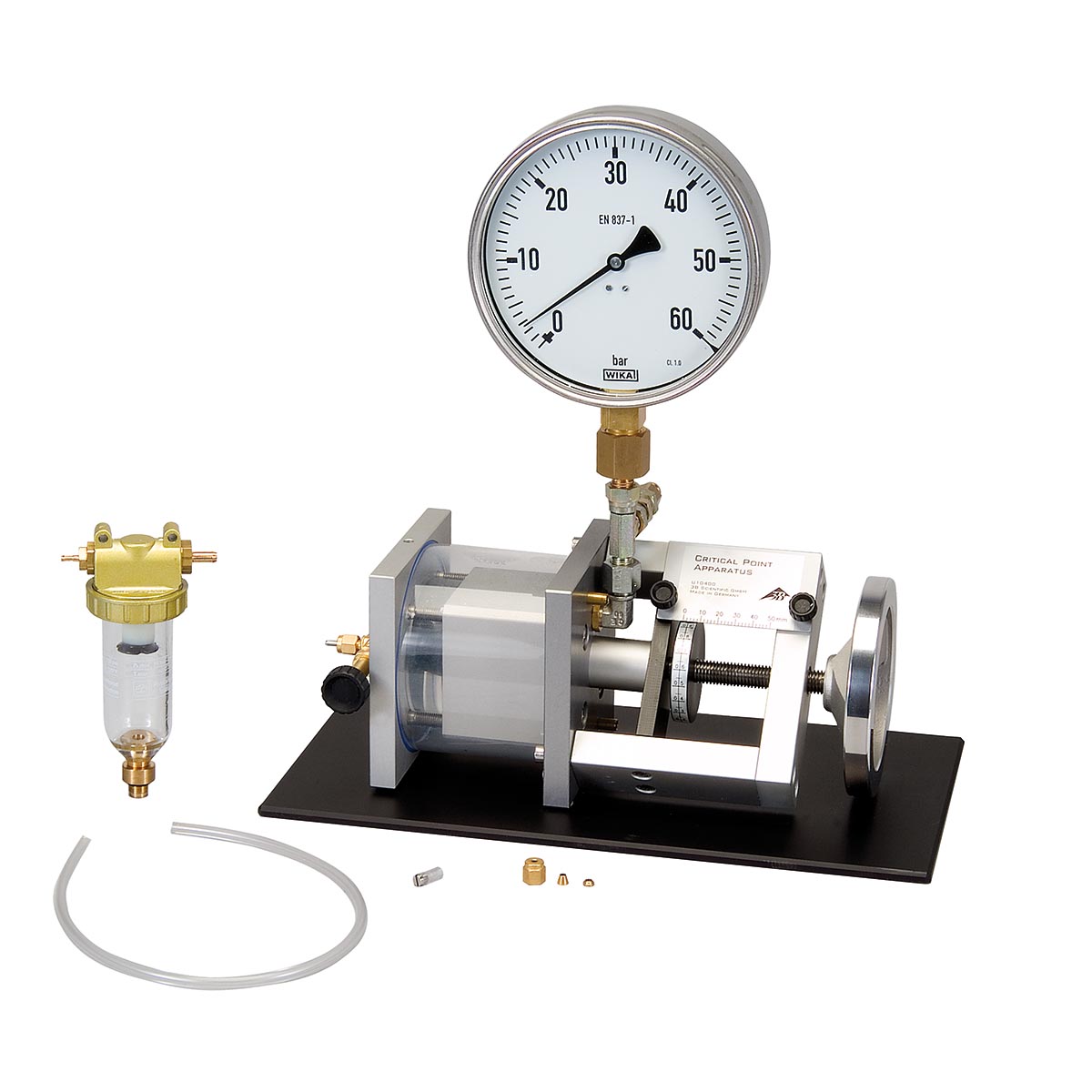

Gaz sıvılaştırma ve sıkıştırmalarında kritik noktaları belirleyen ve p-V(Clapeyron) diyagramlarında izoterm kaydını yapan yüksek hassasiyetli bir cihazdır. Deney gazı 318.6K (45.5 °C) kritik sıcaklığı ve 3.76Mpa (37.6bar) kritik basınca sahip olan ve basit deneme kurulumuna imkan sağlayan sülfür hekzafloriddir.(SF6).
Cihaz sızıntı ve sıkıştırma için son derece dayanıklı şeffaf bir ölçüm hücresi içerir. Hücre içindeki hacim el çarkıyla değiştirilir, bu değişim maksimum hacmin 1/1000 lik doğruluğunun sabit ve rotatif bir skala kombinasyonu tarafından gösterilir. Basınç tıbbi kalitesi onaylanmış hint yağı içeren hidrolik bir sistem tarafından oluşturulur. Ölçüm hücresi ve hidrolik sistem hacim arttıkça dönen rulo bir kapakla ayrılır. Bu tasarım, ölçme hücresi ve yağ haznesi arasındaki basınç eğiminin göz ardı edilebilir olduğunu gösterir. Manometre, hücre içerisindeki ölü alana yer vermeden yağ basıncı yerine gaz basıncını ölçer. Gazdan sıvı hale geçiş sırasında ya da bunun tersi durumlarda, ilk sıvı damlalarının oluşumu ve hava kabarcıklarının yok oluşunu gözlemlemek mümkündür. Ölçüm hücresi şeffaf bir su haznesi içine alınır. Sirkülasyon termostatı, termometre ile de takip edilebilen birçok sabit sıcaklık değerine olanak sağlar. Sıcaklığın, basıncın ve hacmin pratik göstergeleri, niteliksel olarak doğru sonuçlar sağlayan p-V ya da pV-p diyagramlarının kolayca kaydını sağlar. Basınç ve sıcaklığa bağlı hacimsel düzeltmeler standart referans değerleriyle karşılaştırılan nicel doğru sonuçları verir.
Ayrıca UE2040300 deneye bakınız.

Teknik özellikler: ..
Kritik sıcaklık: 318,6 K (45,5°C)
Kritik basınç: 3,76 MPa (37,6 bar)
Kritik hacim: 197,4 cm3/mol
Kritik yoğunluk:  0,74 g/mol
Sıcaklık aralığı: 10 – 60°C
Maksimum basınç 6,0 MPa (60 bar)
Maksimum hacim: 15,7 cm3
Manometre çapı: 160 mm
Sıcaklık sensör deliği: 6 mm
Sıcaklık kontrol bağlantıları: 7 mm
Valf bağlantı azaltılması: 1/8"
Standart gaz bağlantısı: 3,5 mm
Ebatlar: yaklaşık 380 mm x 200 mm x 400 mm
Ağırlık: yaklaşık 7 kg

Not: ..
Laboratuvar uygulamalarında en iyi sonuçları elde etmek için, kritik nokta düzeneği sık kullanıldığında gazın sabit bir boru hattı üzerinden sağlanması önerilir. Seyrek kullanım durumlarında ise test gazının gaz tüpünden temin edilmesi daha pratik ve uygundur.

Teslimat kapsamı: ..
1
adet   hidrolik yağ ile doldurulmuş, deney gazı (SF6) içermeyen kritik nokta cihazı
1   adet   yağ dolum cihazı
1   adet   1.3-mm açılı altıgen anahtar (döner ölçekteki vida için)
1   adet   plastik hortum (iç çapı 3mm)
1   adet   1/8” boru vida bağlantısı (SW 111)
1   adet   gres tabancası

Teslimat kapsamına dahil değildir, ancak ayrıca gereklidir: ..
    Sülfür hekzaflorid SF6

Not: ..
Periyodik gaz alma veya hidrolik yağ dolumu için gerekenler:
    Hint Yağı (ürün no.: 1002671)
    Yüksek Güçlü Vakum Pompası

Ürün No: 1002670 [U104001]
Ağırlık 8.349 kg
Ölçüler 50.8 x 43.2 x 27.9 cm
Marka 3B Scientific
