Kondansatör: şarj ve deşarj eğrisi –
Ölçüm cihazı
(115 V, 50/60 Hz)

Kondansatör: şarj ve deşarj eğrisi – Ölçüm cihazı  (115 V, 50/60 Hz), 1017780 [U10800-115], Deney Setleri
Kondansatör: şarj ve deşarj eğrisi – Ölçüm cihazı  (115 V, 50/60 Hz), 1017780 [U10800-115], Deney Setleri
Kondansatör: şarj ve deşarj eğrisi – Ölçüm cihazı  (115 V, 50/60 Hz), 1017780 [U10800-115], Deney Setleri

Voltage:

115V, 50/60 Hz
230V, 50/60 Hz
Included In Bundle
Ürünün kullanıldığı tüm deneylere genel bakış

Ürün Bilgisi: ..

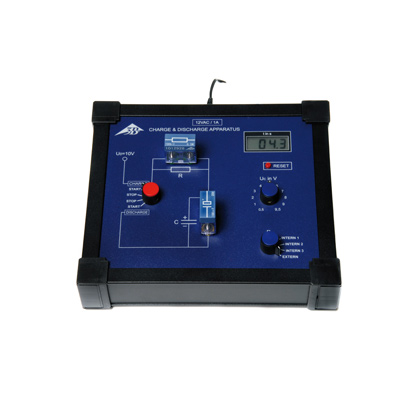

Kondensatörlerin yükleme ve boşaltma eğrilerinin noktasal izlemeli kaydedilmesi için komple ekipman. 12 V AC fişli güç kaynağı içerir. Yükleyici ve boşaltıcı üç üniteden yani voltaj komparatörü, dijital sayaç ve üç adet direnç-kapasitör çifti oluşmaktadır. Komparatör, 0 ve 10 V arasındaki 11 değerden herhangi biri seçilebilen referans voltajını yükleme ve boşaltma voltajlarınla karşılaştırır. Dijital sayaç, referans voltajına ulaşıldığında kondensatörün yükleme ve boşaltma sürelerini gösterir.
Bunlara ek olarak dış direnç ya da dış kondensatör bağlanmak için de soket çiftleri mevcuttur.

Teknik özellikler: ..
İç kondensatör: 2067 µF
İç dirençler: 2,2 kΩ, 5,1 kΩ, 10 kΩ
Dijital sayaç: 4-dijitli, quartz kontrollü
Maksimum değer: 200 s
Çözünürlük: 100 ms
Güç kaynağı: 12 V AC, 2000 mA fişli güç kaynağı
Boyutlar: yaklaşık  260 mm x 220 mm x  55 mm
Ağırlık: yaklaşık  1700 g, fişli güç kaynağı dahil

Deney Konuları: ..

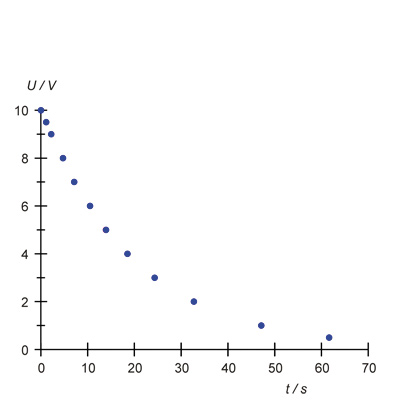

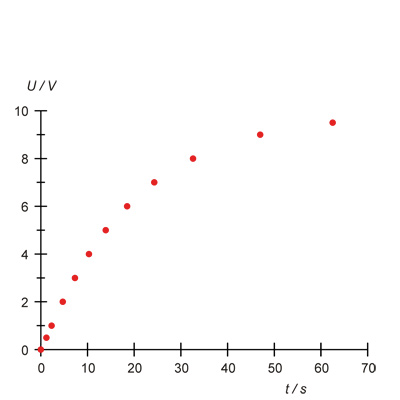

• RC bileşen çiftleri için yükleme ve boşaltma (şarj/deşarj) eğrilerinin ölçümleri
• Entegre dirençlerin derecelendirmelerinin belirlenmesi
• Entegre kapasitörlerin derecelendirmelerinin belirlenmesi
• Elektrolitik kapasitörlerin derecelendirmelerinin belirlenmesi
• Sıçrama sürelerinin tahmini


Ürün No: 1017780 [U10800-115]
Ağırlık 2 kg
Ölçüler 37 x 21 x 19 cm
Marka 3B Scientific

Dokümantasyon

PDF Product Manual - Kondansatör: şarj ve deşarj eğrisi – Ölçüm cihazı  (115 V, 50/60 Hz) - U10800-115 [1017780]
