İnce Elektron Demeti Tüpü, Bağlantı Tabanı Üzerinde,
Tip R

İnce Elektron Demeti Tüpü, Bağlantı Tabanı Üzerinde,
Tip R, 1024633, Elektron Tüpleri – Tip D (Small)

İnce Elektron Demeti Tüpü, Bağlantı Tabanı Üzerinde,
Tip R

Ürünün kullanıldığı tüm deneylere genel bakış

Sorum var

Açıklama
Aşağıdaki deneylerde kullanıldı

Uygulamalar ve deneyler:_..

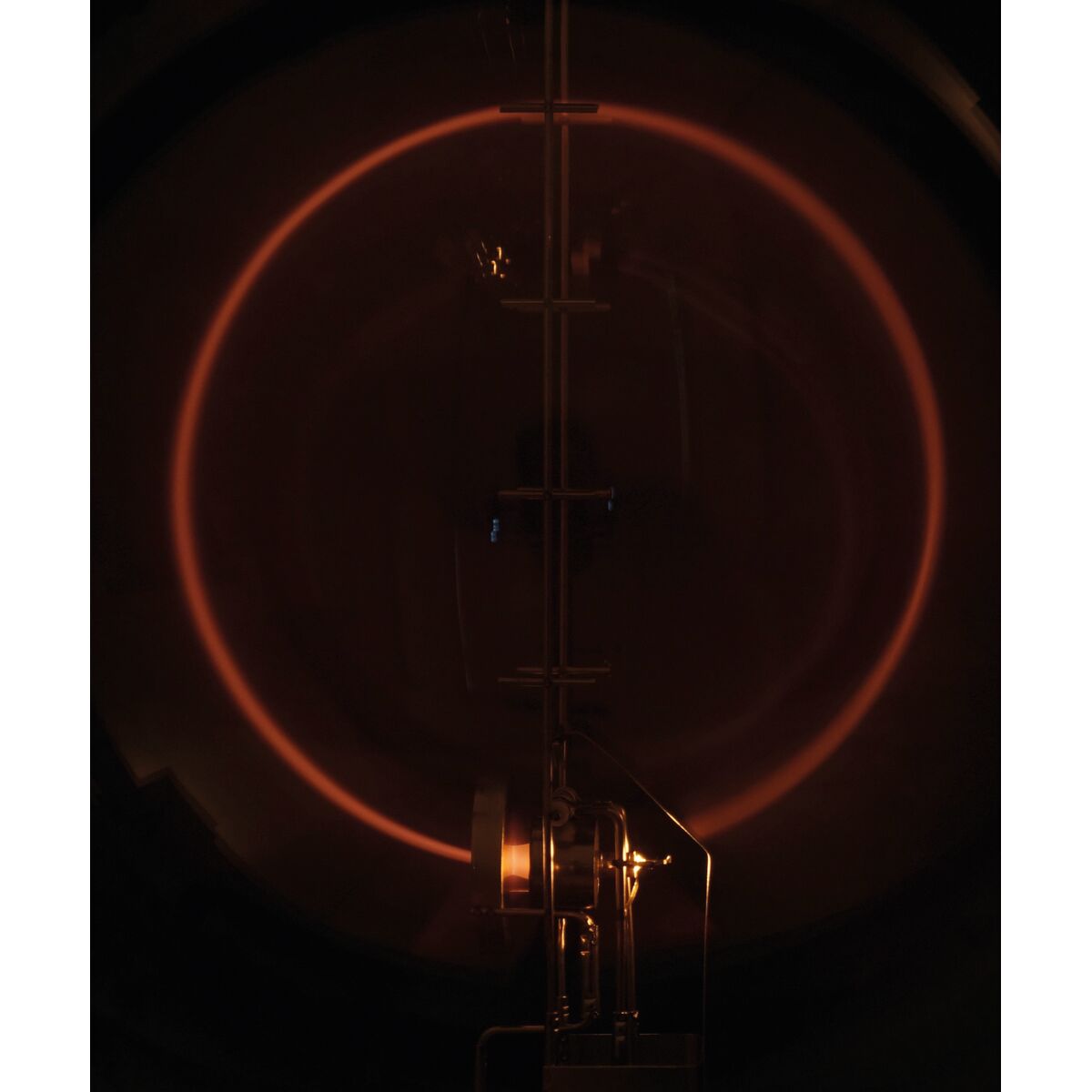

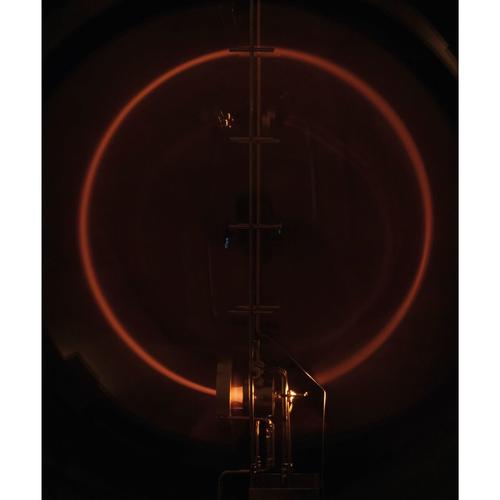

•	Elektronların manyetik alan içinde kapalı dairesel yörüngede saptırılması
•	Bir elektronun spesifik yükünün belirlenmesi e/m

Ürün Bilgisi:_..

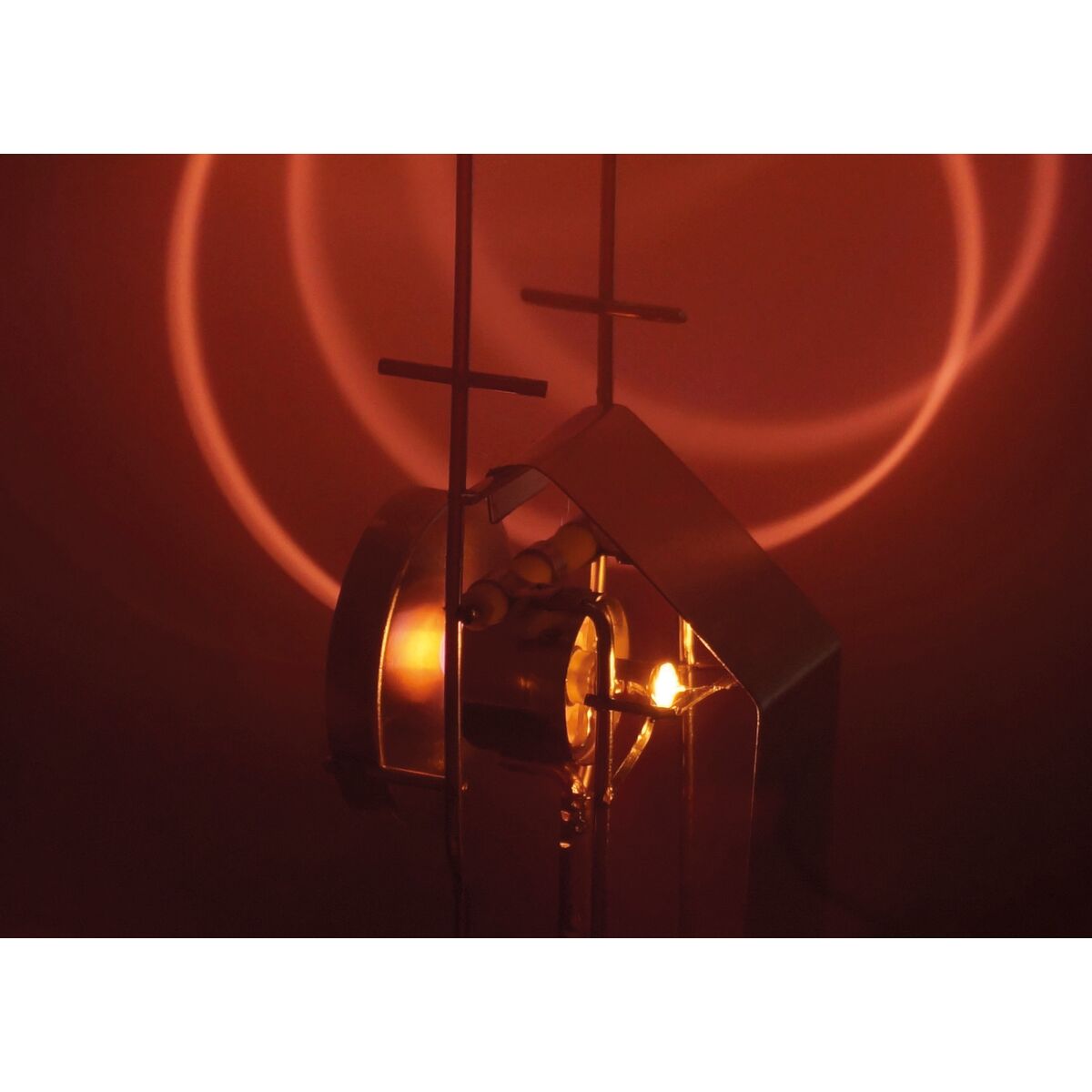

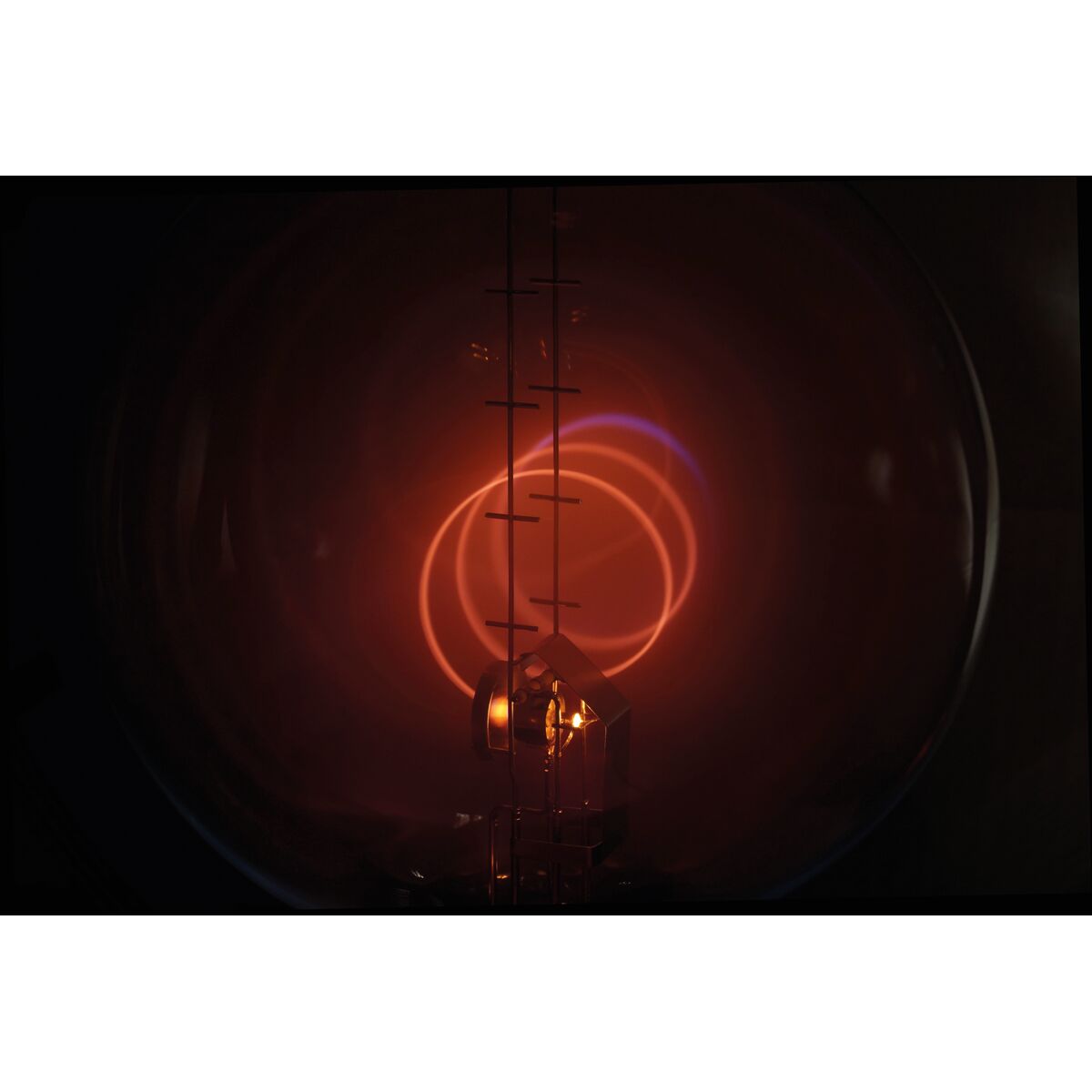

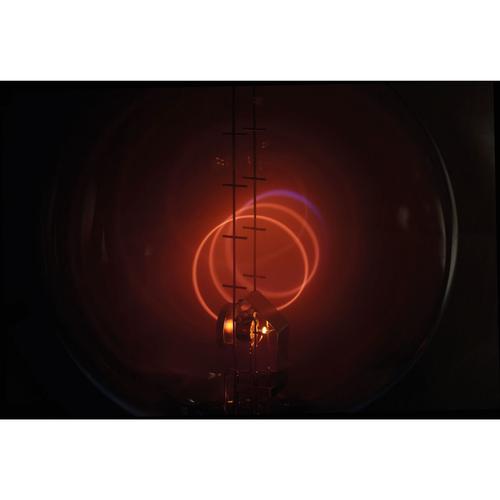

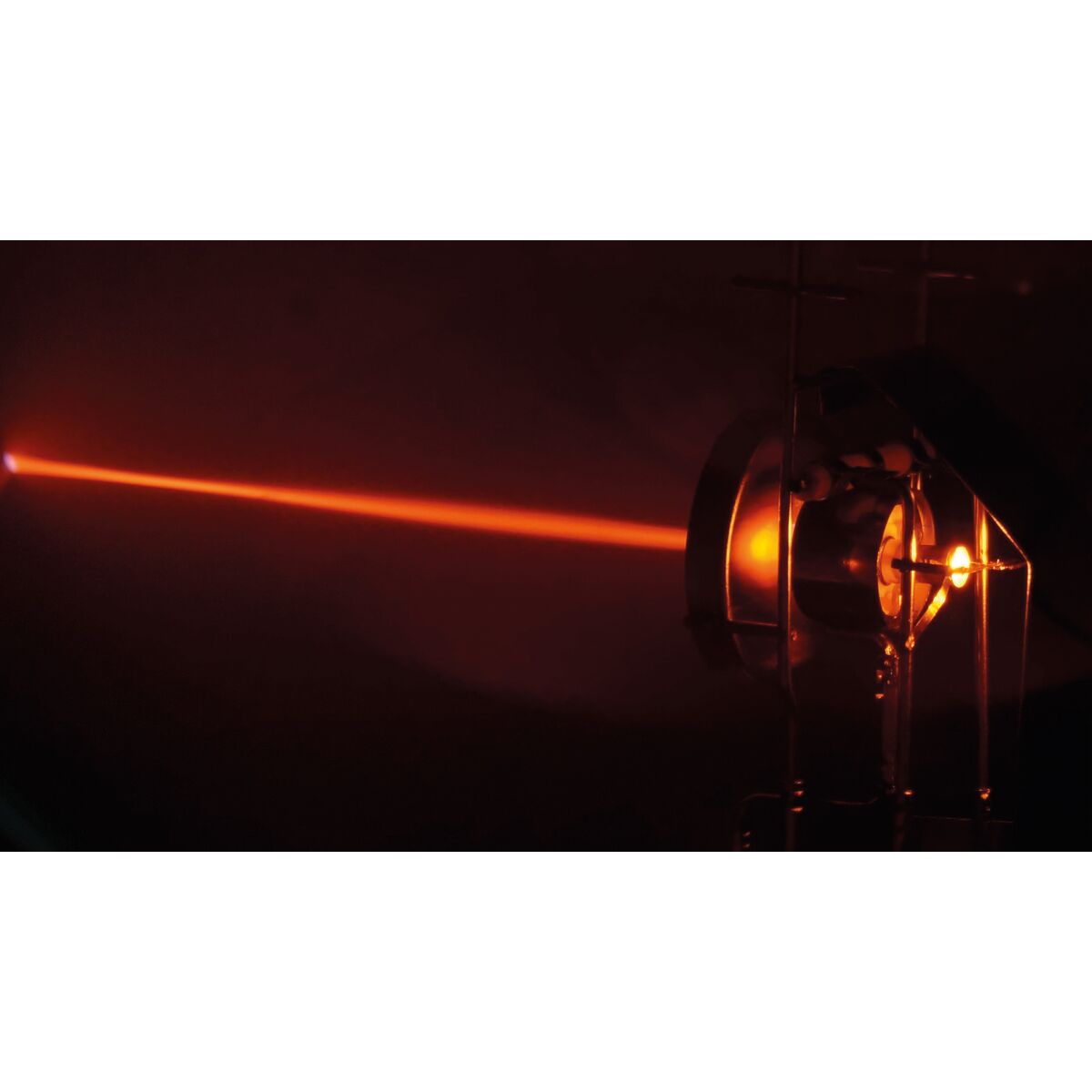

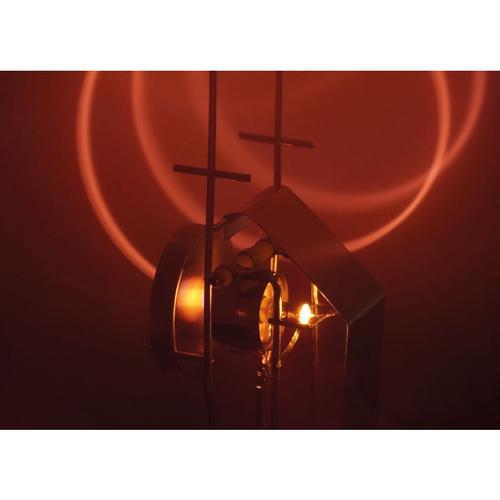

Helmholtz bobin çifti (ürün kodu 1000906) ile birlikte kullanıldığında, bu ince elektron demeti tüpü homojen manyetik alan içinde elektron demetlerinin saptırılmasını incelemek için kullanılabilir. Tüp, elektronların yörüngesi boyunca iyonlaştırılan bir neon kalıntı gazı atmosferi içerir ve bu sayede parlak, keskin biçimde tanımlanmış bir demet oluşturur. Tüp içine entegre edilmiş ölçüm işaretleri, saptırılmış demetin dairesel yörünge çapının paralaks hatası olmadan belirlenmesini sağlar. Lorentz kuvveti kullanılarak elektronun spesifik yükü olan e/m de nicel olarak belirlenebilir.

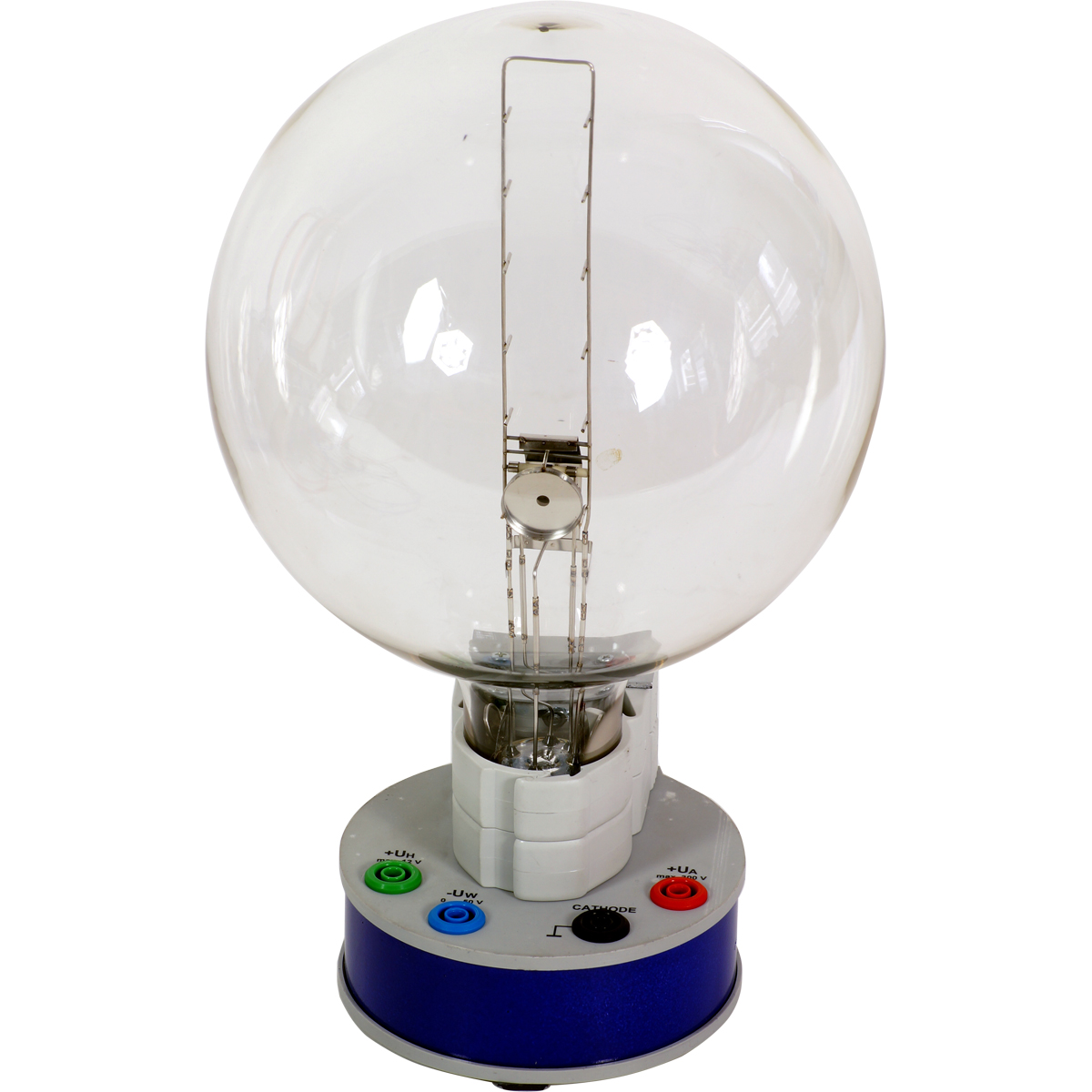

İnce elektron demeti tüpü, renk kodlu 4 mm güvenlik soketlerine sahip bir taban üzerine monte edilmiştir. Tüpü korumak için taban, gerilim tüp tabanı üzerinde belirtilen kesim değerini aştığında gerilimi kapatan bir koruma devresi içerir. Bu koruma devresi, aşırı yüksek gerilimin ısıtıcıya zarar vermesini önler ve ayrıca ünite açıldığında gerilimin yumuşak şekilde yükselmesini sağlar.

Teknik Özellikler:_..

Gaz dolgusu:	Neon
Gaz basıncı:	1,3 x 10^-5 hPa
Flaman gerilimi U_F:	5 – 7 V DC
Flaman akımı I_F:	< 350 mA
Wehnelt gerilimi:	0 – -50 V
Anot gerilimi U_A:	200 – 300 V
Anot akımı I_A:	< 3 mA
Dairesel yörünge çapı:	20 – 120 mm
Ölçüm işaretleri arasındaki mesafe:	yaklaşık 20 mm
Ampul çapı:	yaklaşık 160 mm
Bağlantı tabanı ölçüleri:	Ø: yaklaşık 103 mm; yükseklik: 78 mm
Kütle:	yaklaşık 820 g
