Hava Yatağında Döner Sistem
![Hava Yatağında Döner Sistem, 1000782 [U8405680-230], Dönme Hareketi](/imagelibrary/U8405680-230/U8405680-230_01_Hava-Yataginda-Doener-Sistem.jpg)
Hava Yatağında Döner Sistem
| Uygulama: .. |
Ürün Bilgisi: ..

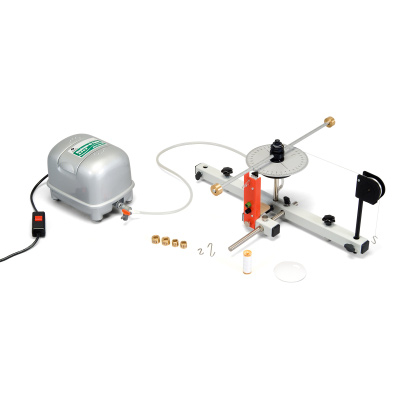

Açıölçerli küçük bir döner disk, ağırlıkların asılabileceği bir çubuğu desteklemektedir. Disk, ekseninin ortalandığı bir hava yatağı ile desteklenmektedir. Bir tahrik ağırlığı, bir tarafta tek bir makara üzerinden, diğer tarafta ise çoklu makara üzerinden geçirilen bir ipin ucunda bir kancaya asılmıştır.
Dönüş oldukça yavaştır ve bir kronometre kullanılarak el ile ölçülebilir. Alternatif olarak, dijital bir kronometre kullanılabilir. Bu, kit ile birlikte gelen bir mekanizma ile başlatılabilir ve tekerlek sıfır açısından geçince bir lazer yansıma sensöründen gelen bir sinyalle durdurulabilir.
Teknik özellikler: ..
| Açıölçer: | 0 – 360° |
| Ölçek birimleri: | 1° |
| Çubuk uzunluğu: | 440 mm yaklaşık |
| Deliklerin yarıçapları: | 30 – 210 mm |
| Deliklerin aralığı: | 20 mm |
| Çoklu makaranın yarıçapı: | 5 mm / 10 mm / 15 mm |
| Çubuklu diskin | |
| hareketsizlik momenti: | 0.9 g m2 yaklaşık |
| Maksimum hareketsizlik momenti: | 7.1 g m2 yaklaşık |
| Minimum tahrik torku: | 0.05 ·10-3 N m yaklaşık |
| Maksimum tahrik torku: | 0.60 ·10-3 N m yaklaşık |
Teslimat kapsamı: ..
| 1 | hava yatağı |
| 1 | çubuklu döner disk |
| 1 | çoklu makara |
| 1 | serbest bırakma mekanizması |
| 2 | S-şekilli kanca 1.00g |
| 1 | S-şekilli kanca 2.00 g |
| 1 | ağırlık seti (2x 12.5 g, 2x 25 g, 2x 50 g) |
| 1 | ana şebekeye bağlamak üzere kompresör |
| 1 | bypass valfli silikon boru sistemi |
| 1 | makara |
| 1 | 3 emniyet vidalı ve hizalama için 2 vidalı stant mili |
| 1 | 2 emniyet vidalı stant mili |
| 1 | stant mili, 250 mm |
| 1 | hizalama diski |
| 1 | ruloda pamuklu dikiş ipliği |
Not: ..
Sürtünmesiz burulma titreşimlerini ve büyük bir dönme tablası ile sürtünmesiz dönme hareketlerini incelemek için deneyler, hava yataklı döner sistem için ek set (Ürün No.: 1000783) ile mümkündür.
Ürün No: 1000782 [U8405680-230]
| Ağırlık | 6.094 kg |
| Marka | 3B Scientific |
