ESR Temel Cihazı
ESR Temel Cihazı
| Uygulamalar ve Deneyler: .. |
| ESR temel cihazı aşağıdaki konuları incelemek ve aşağıdaki deneyleri gerçekleştirmek için kullanılabilir:.. | |
| • | Yüksek frekanslı bir rezonans devresinin rezonans absorbsiyonu |
| • | Rezonans frekansının manyetik alana bağlılığı |
| • | Elektron spini ve elektronun manyetik momenti |
| • | Elektronun g-faktörünün belirlenmesi; serbest elektronun Landé g-faktörü |
| Ürün Bilgisi: .. |
Rezonansların gözlemlenmesi, harici manyetik alan değiştirilirken radyo frekansı kaynaklı geçişler yoluyla gerçekleştirilir. Rezonans absorbsiyon eğrileri basit bir çift kanallı osiloskop kullanılarak görüntülenebilir (osiloskop teslimat kapsamına dahil değildir).

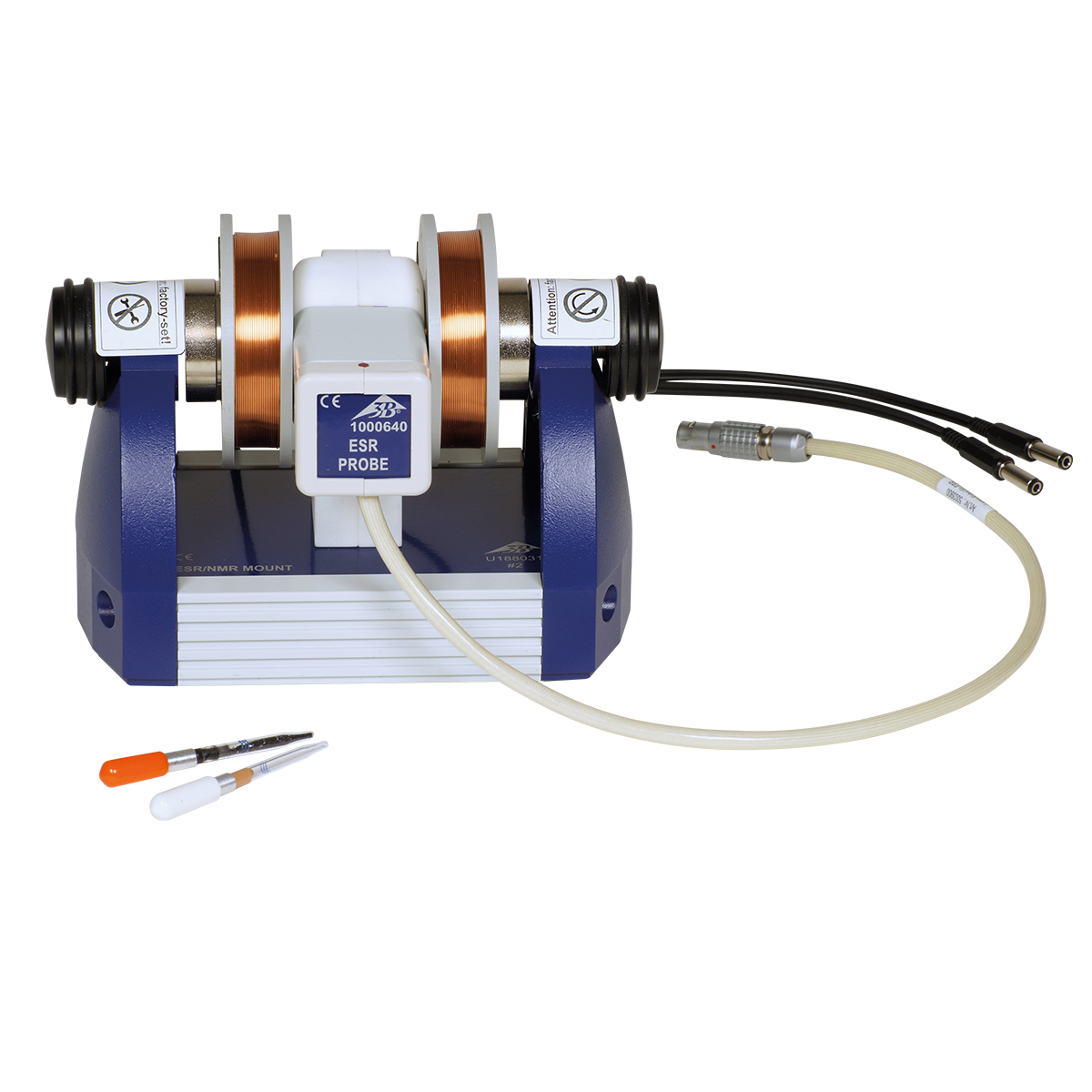

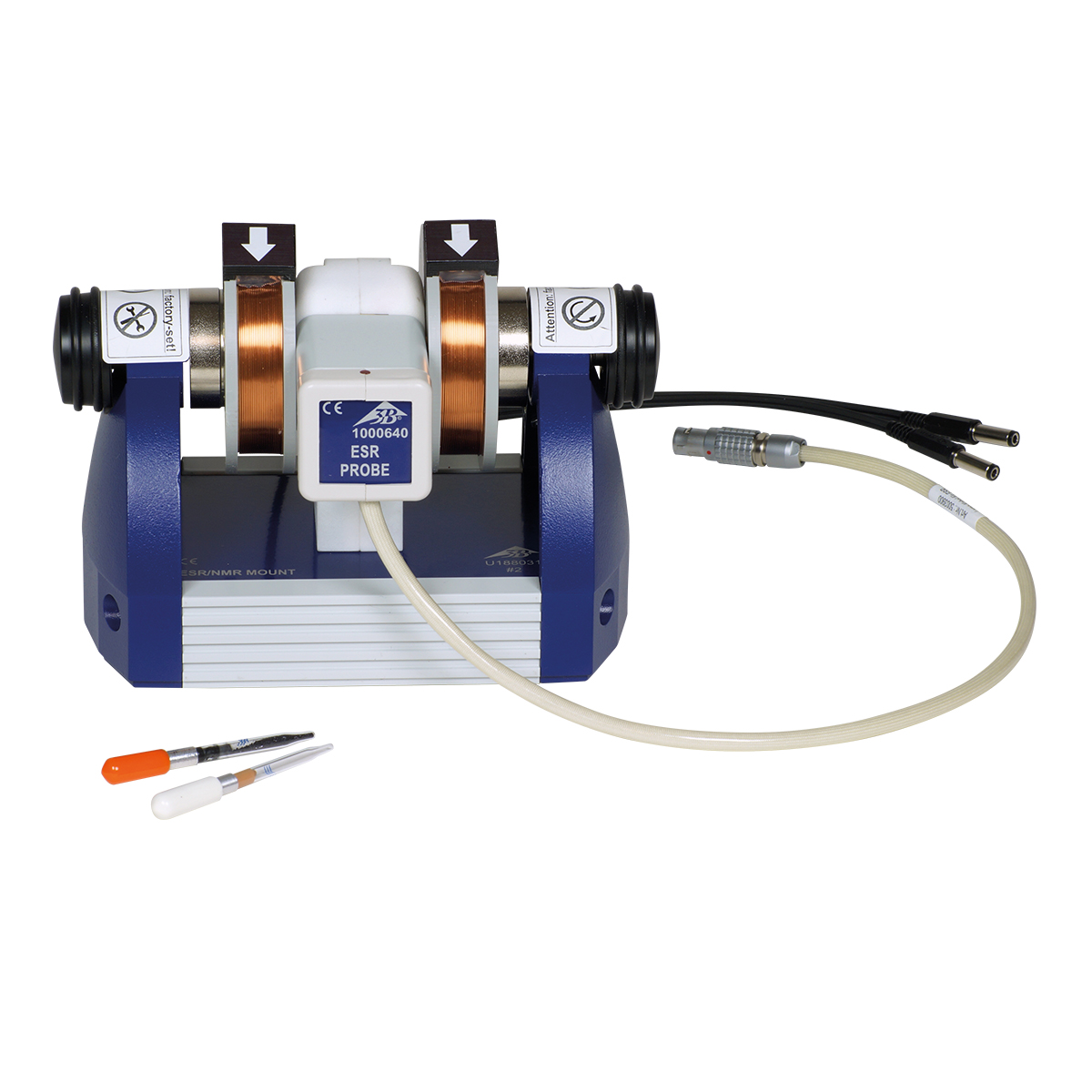

Set, fabrikada kalibre edilmiş temel cihazı bobin çiftiyle, yüksek frekans bobinli ESR probunu, bir DPPH numunesini ve boş bir referans numuneyi içerir.
Her ESR temel cihazıyla birlikte bir test raporu verilir.
| Teknik Özellikler: .. |
| Alan bobinleri: | Spir: | her biri 500 |
| Manyetik akı yoğunluğu: | 0 − 3,37 mT | |
| Boyutlar: | her biri yaklaşık 20 mm x 74 mm Ø | |
| Kütle: | her biri yaklaşık 0,2 kg | |
| Ölçüm kafası: | Bağlantı: | dört kutuplu LEMO soketi |
| Genel: | Frekans aralığı: | yaklaşık 38 − 75 MHz |
| Numune çapı: | 4,5 mm | |
| Boyutlar: | yaklaşık 175 mm x 125mm x 125 mm | |
| Kütle: | yaklaşık 2,25 kg |
| Teslimat kapsamı: .. |
| 1 | Monteli alan bobinlerine sahip ESR temel cihazı |
| 1 | ESR probu |
| 1 | DPPH numunesi |
| 1 | Referans numune |
| 1 | Test raporu |
| Ayrıca Gereklidir: .. |
| 1 | ESR-NMR kontrol ünitesi (230 V, 50/60 Hz) (ürün kodu: 1022700) |
| veya | |
| 1 | ESR-NMR kontrol ünitesi (115 V, 50/60 Hz) (ürün kodu: 1022702) |
| 1 | dijital osiloskop 2 x 30 MHz (ürün kodu: 1020910) |
| veya | |
| 1 | PC osiloskop 2 x 25 MHz (ürün kodu: 1020857) |
| 2 | RF kablosu, 1 m (ürün kodu: 1002746) |
Ürün No: 1022705
| Ağırlık | 2.3 kg |
| Ölçüler | 30.5 x 22 x 22.9 cm |
| Marka | 3B Scientific |
