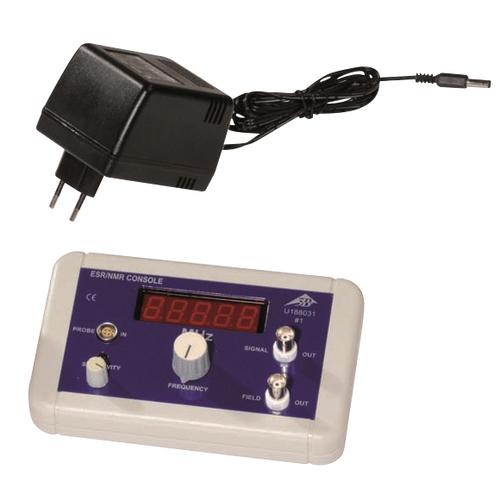

ESR-NMR Kontrol Ünitesi

Açıklama
Aşağıdaki deneylerde kullanıldı

Uygulamalar ve Deneyler:_..

Bu kontrol ünitesi, ESR temel cihazını ve NMR temel cihazını kontrol ederek aşağıdaki konuların incelenmesini ve ilgili deneylerin gerçekleştirilmesini sağlar:_..
•	Yüksek frekanslı bir rezonans devresinin rezonans absorbsiyonu
•	Rezonans frekansının manyetik alana bağlılığı
•	Elektron spini ve elektronun manyetik momenti
•	Elektronun g-faktörünün belirlenmesi; serbest elektronun Landé g-faktörü
•	Proton spini ve protonun ve çekirdeğin manyetik momenti
•	Çekirdeğin g-faktörünün belirlenmesi
•	Manyetik rezonans görüntüleme

Ürün Bilgisi:_..

Bu kontrol ünitesi, ESR temel cihazını (ürün kodu: 1022705) çalıştırmak için gereklidir. İki cihaz birlikte, DPPH (2,2-difenil-1-pikrilhidrazil) moleküllerindeki eşleşmemiş elektronun elektron spin rezonansının (ESR) incelenmesini sağlar.
Ayrıca NMR temel cihazını (ürün kodu: 1022706) çalıştırmak ve gliserin, polistiren ve teflondaki nükleer manyetik rezonansı (NMR) incelemek için de gereklidir.
Rezonanslar, harici manyetik alan değiştirilirken radyo frekansı kaynaklı geçişler aracılığıyla gözlemlenir. Rezonans absorbsiyon eğrileri, basit bir çift kanallı osiloskop veya WiLab kullanılarak görüntülenebilir.
Bu kontrol ünitesi, ESR veya NMR temel cihazı için gerekli kontrol gerilimlerini ve besleme gerilimlerini sağlar, ölçüm sinyalini bir osiloskopta görüntülenmek üzere hazırlar ve RF sinyalinin frekansını gösterir.

Teknik Özellikler:_..

Ölçüm kafası bağlantısı:	Dört kutuplu LEMO soketi
Bobin çifti bağlantısı:	Testere dişi akım kaynağı; 0 − 250 mA; 50 ms
Manyetik alan çıkışı:	Bobin akımıyla orantılı; 0 − 1 V; BNC soket
Sinyal çıkışı:_..	Rezonans sinyali; 0 − 1 V; BNC soket_..
Frekans aralığı:	yaklaşık 45 − 75 MHz (ESR)
_..	yaklaşık 10 − 15 MHz (NMR)_..
Güç kaynağı:	Fişli güç kaynağı; 12 V AC; 2,0 A
	Koaksiyel güç bağlantısı; 5,5 mm x 2,5 mm,
_..	Kablo uzunluğu: 2 m_..
Çalışma sıcaklığı:	5 °C − 40 °C
Bağıl nem:_..	< 80 % (yoğuşmasız)_..
Boyutlar:	yaklaşık 170 mm x105 mm x 45 mm
Kütle:	yaklaşık 500 g

Elektromanyetik uyumluluk:	Emisyon: EN 55011:2009
Elektromanyetik uyumluluk:	Bağışıklık: DE 61326-1:2013

Elektriksel güvenlik:	Güvenlik talimatı DIN EN 61010-1
	Güvenlik talimatı DIN EN 61558-2-6

Transformatör:	DIN EN 61558-2-6 standardına uygun güvenlik ayırma transformatörü
Koruma sınıfı:	2
Kirlilik derecesi:	2
Koruma sınıfı:	IP20

Teslimat kapsamı:_..

1	ESR-NMR kontrol ünitesi
1	Masaüstü güç kaynağı; 12 V AC; 2,0 A
1	Kullanım kılavuzu

İlave olarak gereklidir:_..

1	ESR ana ünitesi (ürün no.: 1022705)
veya
1	NMR ana ünitesi (ürün no.: 1022706)

1	Dijital osiloskop 2 x 30 MHz (ürün no.: 1020910)
veya
1	PC osiloskobu 2 x 25 MHz (ürün no.: 1020857)

2	RF kabloları, 1 m (ürün no.: 1002746)
