Elektron Saptırma Tüpü,
Tip D

Elektron Saptırma Tüpü, Tip D, 1000651 [U19155], Elektron Tüpleri – Tip D
Elektron Saptırma Tüpü, Tip D, 1000651 [U19155], Elektron Tüpleri – Tip D
Elektron Saptırma Tüpü, Tip D, 1000651 [U19155], Elektron Tüpleri – Tip D
Uygulamalar ve Deneyler: ..
Aşağıdaki konular bu yüksek vakum tüpü ile ele alınabilir:..
• Manyetik alanda bir elektron demetinin saptırılmasının incelenmesi
• Elektrik alanında bir elektron demetinin saptırılmasının incelenmesi
• Ortogonal olarak hizalanmış bir elektrik alanı ve manyetik alandan bir hız seçici oluşturulması
• Elektronun spesifik yükü e/m’nin tahmin edilmesi.

Ürün Bilgisi: ..

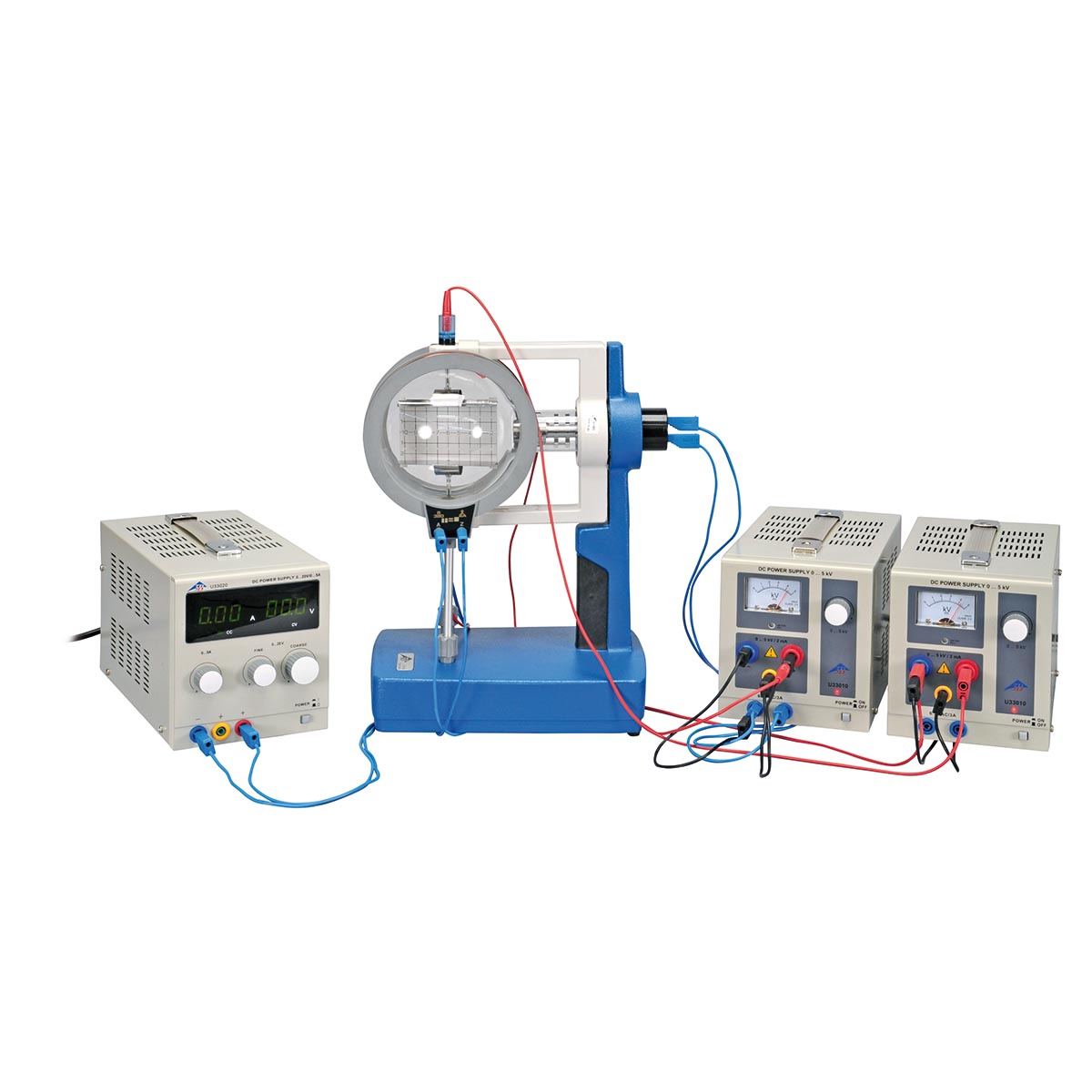

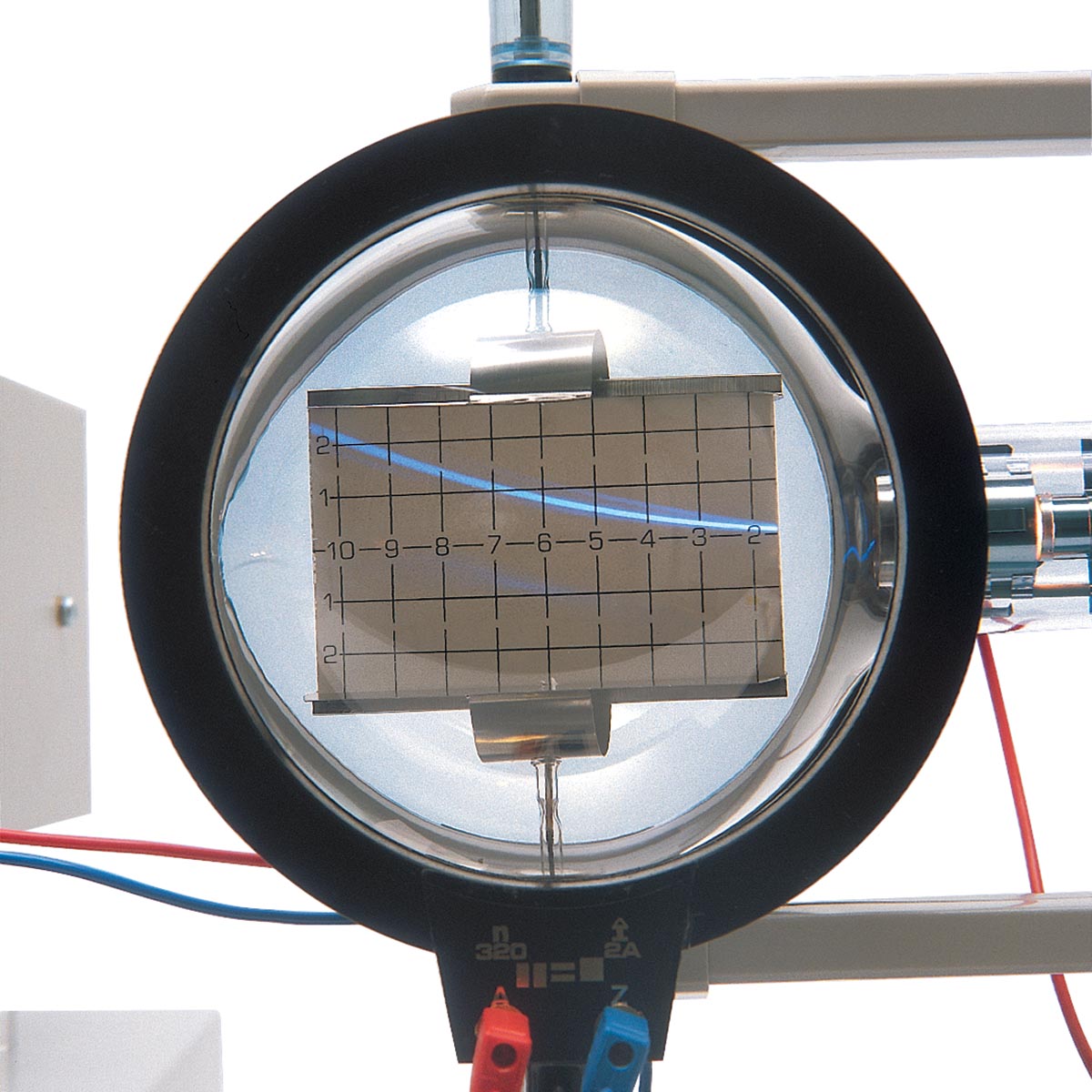

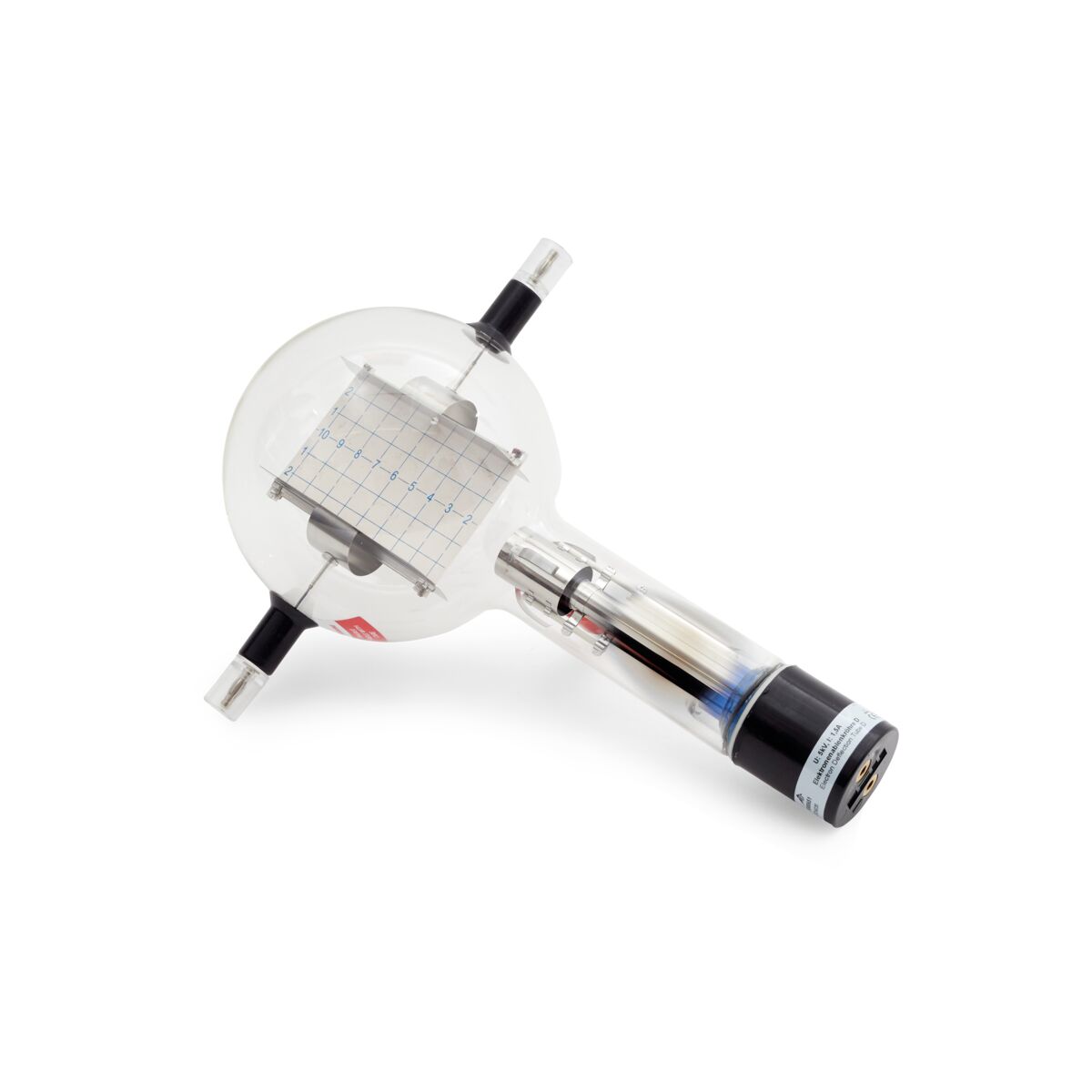

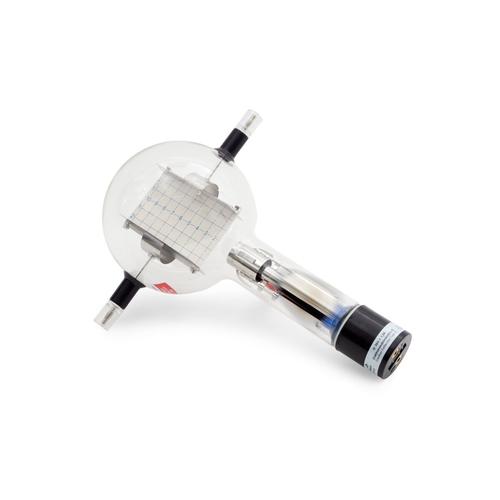

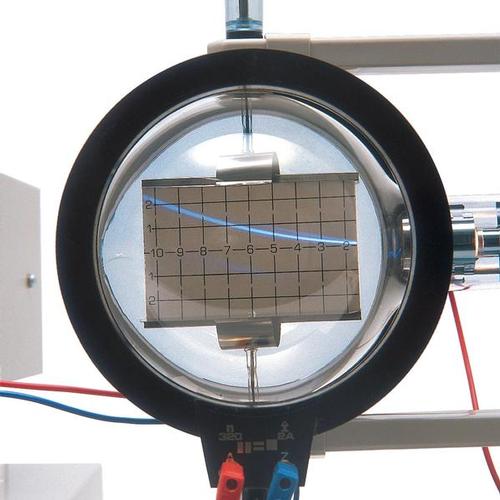

Elektron saptırma tüpü, vakumlanmış cam zarf içinde yer alan bir elektron tabancası, odaklayıcı bir elektrot sistemi, doğrudan ısıtmalı tungsten flaman ve silindirik bir anot içerir. Elektron demeti, paralel levhalı kondansatör oluşturan entegre bir çift saptırma plakası ile elektrostatik olarak veya Helmholtz bobinleri, tip D (ürün kodu: 1000644) kullanılarak manyetik olarak saptırılabilir. 1 cm ızgaraya sahip düz bir mika ekran, saptırma plakaları arasına monte edilmiştir ve demet eksenine göre 15° döndürülmüştür; bu sayede elektron demetinin yolu açıkça gözlemlenebilir.

Teknik Özellikler: ..
Flaman gerilimi UF : maks. 6,3 V AC/DC
Anot gerilimi UA : 1000 V – 5000 V DC
Anot akımı IA : yaklaşık 0,1 mA, UA = 4000 V için
Saptırma plakaları gerilimi: maks. 5000 V
Plakalar arası mesafe: yaklaşık 54 mm
Floresan ekran: yaklaşık 90 mm x 60 mm
Cam zarf: yaklaşık 130 mm Ø
Toplam uzunluk: yaklaşık 260 mm

Ürün No: 1000651 [U19155]
Ağırlık 0.25 kg
Ölçüler 26 x 13 cm
Marka 3B Scientific Teltron

Dokümantasyon

PDF Product Manual - Elektron Saptırma Tüpü, Tip D - U19155 [1000651]
