Elektron Kırınım Tüpü, S Tipi

Açıklama
Aşağıdaki deneylerde kullanıldı

Uygulamalar ve Deneyler:_..

Aşağıdaki konular bu yüksek vakum tüpü ile ele alınabilir:_..
•	Elektronların dalga özelliğinin doğrulanması
•	Elektronların dalga boyunun anot gerilimine bağlı olarak belirlenmesi
•	Debye-Scherrer kırınımı
•	de Broglie hipotezinin doğrulanması

Ürün Bilgisi:_..

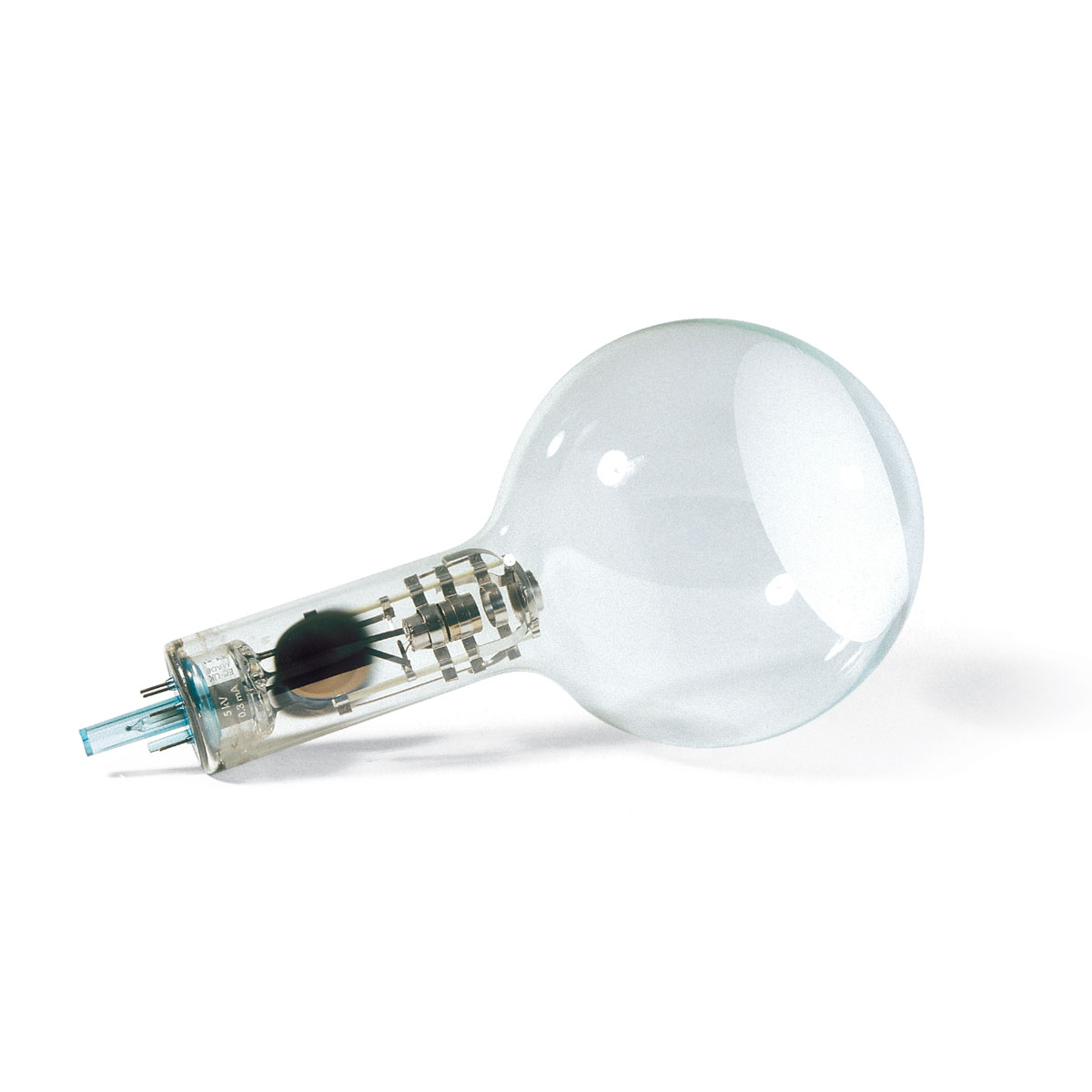

Elektron kırınımı tüpü, elektron kırınımını ve elektronların dalga özelliğini göstermek için tasarlanmış bir yüksek vakum tüpüdür. Saf tungsten ısıtıcı filaman ve silindirik bir anottan oluşan bir elektron tabancasıyla donatılmıştır; bunların tümü şeffaf bir cam zarf içine yerleştirilmiştir. Doğrudan ısıtmalı katot tarafından yayılan elektronlar, bir iğne deliği diyaframı ile dar ışın demeti hâline getirilir ve ardından bir elektron optik sistemi kullanılarak hassas biçimde odaklanır.
Ortaya çıkan monokromatik dar ışın demeti, elektron tabancasının açıklığında konumlandırılmış bir nikel tel örgüden geçer. Bu örgü üzerine, kırınım ızgarasına benzer şekilde davranan ince bir polikristal grafitleştirilmiş karbon tabakası kaplanmıştır. Bu etkileşim, floresan ekranda iki eşmerkezli halka olarak görülebilen net bir elektron kırınım deseni oluşturur. Saptırılmamış elektron demeti tarafından oluşturulan merkezi bir nokta, halkaların merkezinde görünür kalır ve doğru gözlem ile analiz yapılmasını sağlar.

Teslimat kapsamına bir mıknatıs dahildir ve bu, elektron demeti yörüngesinin hassas şekilde ayarlanmasını sağlar. Bu, özellikle grafit hedefte üretim süreci sırasında veya sonradan meydana gelen aşırı ısınma nedeniyle küçük kusurlar oluşmuşsa yararlıdır; böylece tutarlı deney sonuçları ve optimum hizalama sağlanır.

Teknik Özellikler:_..

Flaman gerilimi U_F:	maks. 6,3 V AC/DC
Anot gerilimi U_A:	0 V – 5000 V DC
Anot akımı I_A:	tip. 150 µA U_A = 4000 V değerinde
Grafitin kristal örgüsü sabiti:	d₁₀ = 0,213 nm; d₁₁ = 0,123 nm
Grafit hedef – floresan ekran mesafesi:	yaklaşık 125 ± 2 mm
Floresan ekran:	yaklaşık 100 mm Ø
Cam zarf:	yaklaşık 130 mm Ø
Toplam uzunluk:	yaklaşık 260 mm
