Elektrik Alan Ölçüm Cihazı

Ürünün kullanıldığı tüm deneylere genel bakış

Sorum var

Açıklama
Aşağıdaki deneylerde kullanıldı

Uygulamalar ve Deneyler:_..

•	Cihazın çalışma prensibine ilişkin giriş niteliğinde deneyler
•	Elektrostatik deneyleri
•	Statik alanların elektrik alan şiddetinin ölçümü
•	Kondansatör deneyleri
•	Elektrometre ile potansiyel ölçümleri

Ürün Bilgisi:_..

Bu ölçü aleti, elektrik alan şiddetlerinin veya gerilimlerin statik ölçümü için kullanılır. Özellikle paralel plakalı kondansatör ile birlikte kullanıldığında, cihaz elektrostatik voltmetre olarak kullanılabilir.
Ana bileşeni elektrik alan değirmenidir: aynı yıldız şeklinde olan ve toprağa bağlı bir modülasyon kıyıcı çarkı, yıldız şeklindeki bir ölçüm elektrodunun önüne küçük bir mesafede monte edilmiştir. Elektrik alan, alan şiddetiyle orantılı bir alternatif akım oluşturan yüklerin elektrostatik indüksiyonuna neden olur. Bu alternatif akım, bir senkron doğrultucu ve bir alçak geçiren filtre üzerinden, zaman ortalamasında elektrik alandan enerji çekilmeden bipolar doğru gerilime dönüştürülür.

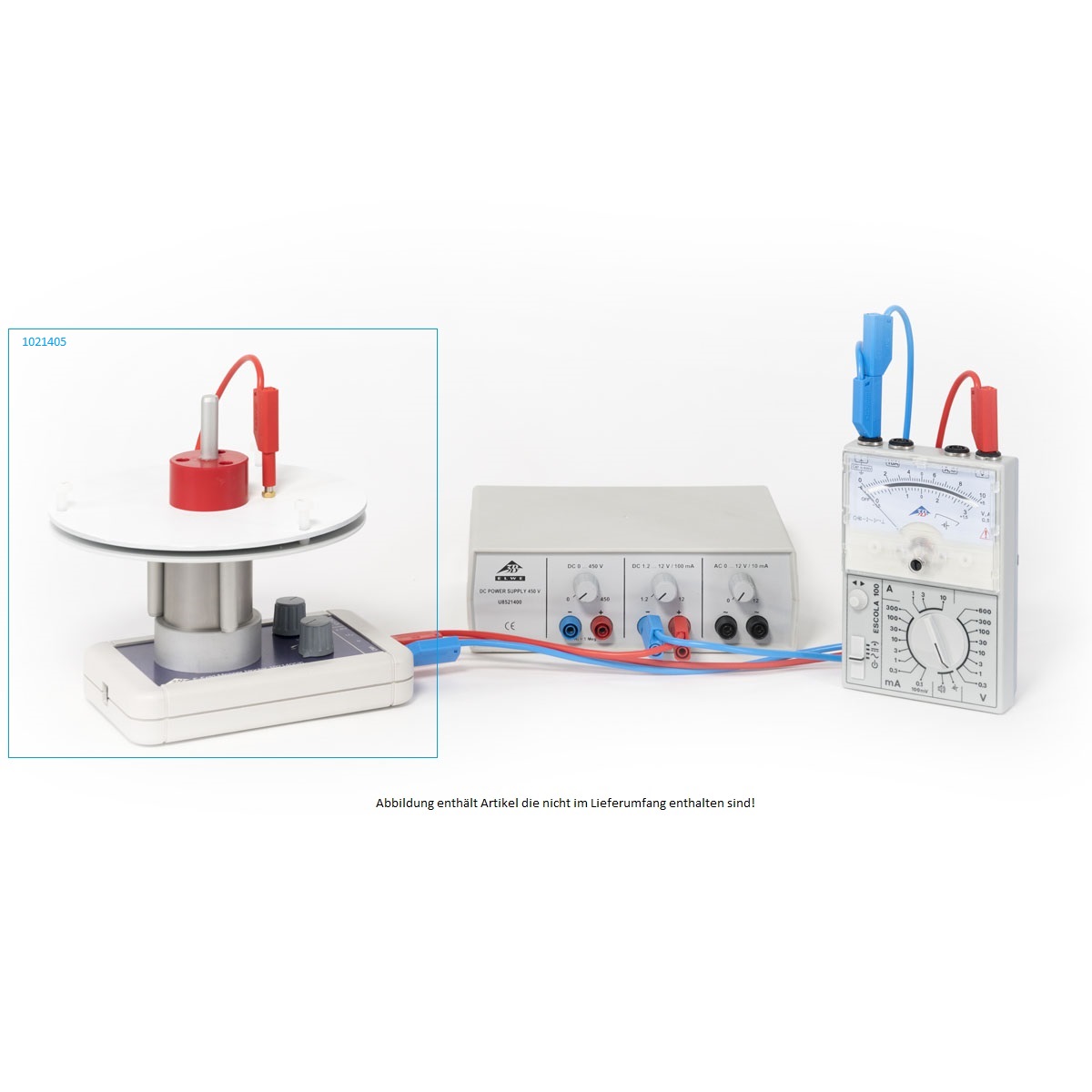

Cihaz aşırı gerilim korumasına sahiptir. Ölçülen değerlerin gösterilmesi için standart bir doğru akım voltmetresi kullanılabilir. Entegre FireWire soketi, VinciLab 2 (ürün kodu: 1021477) veya WiLab (ürün kodu: 1022284) veri kaydedici / arayüzler cihazının bağlantısını sağlar.

Teknik Özellikler:_..

Elektrik alan ölçüm cihazı:	Maks. çıkış gerilimi:	±6 V
	Ölçüm aralıkları:	1 V çıkış gerilimi
		(karşılık gelir: 1 kV/m, 10 kV/m, 100 kV/m, 1000 kV/m)
	Boyutlar:	yaklaşık 175 mm x 105 mm x 115 mm
	Kütle:	yaklaşık 0,7 kg
Kondansatör ölçüm plakası:	Levha alanı:	250 cm²
	Levhalar arası mesafe:	0 – 15 mm

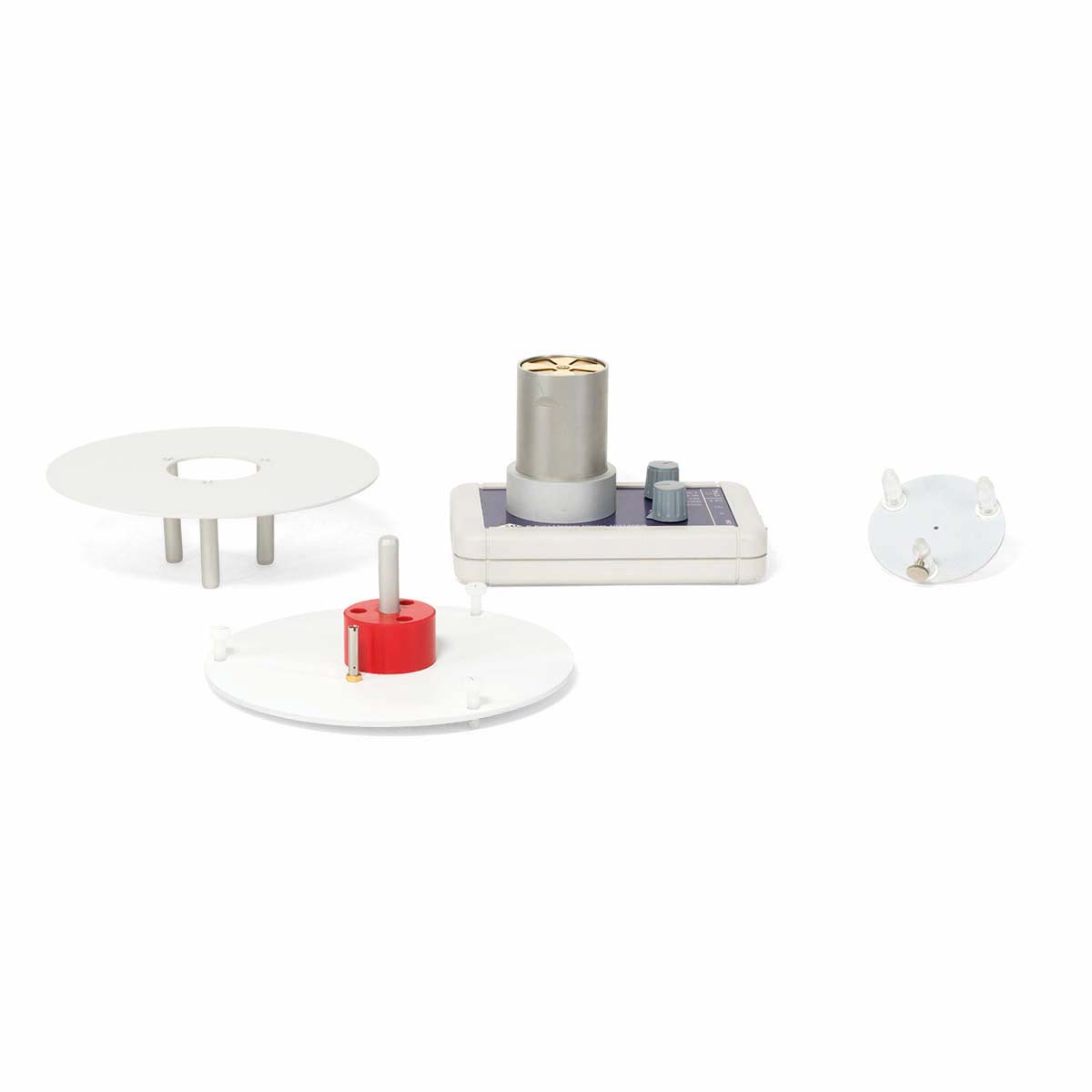

Teslimat kapsamı:_..

1	Elektrik alan ölçüm cihazı
1	Gerilim ölçüm plakası, ölçüm aralığı 1×
1	Kondansatör ölçüm plakası
1	Kondansatör taban plakası
1	Takılabilir güç kaynağı 12 V AC, 700 mA
