Normal Zeeman Etkisini Gösteren Deney

Not: Bu deney düzeneği, "Fabry-Pérot İnterferometresi, Bohr Magnetonunun Belirlenmesi" (UE5020900) deneyini gerçekleştirmek için de kullanılabilir. Ayrıca, deney bir bant geçiren filtre ve ikinci bir Fabry-Pérot etalonu ile genişletilerek "Anormal Zeeman Etkisi, Hiperince Yapı" (UE5020800) deneyini de içerebilir.

Bu deney, kırmızı (λ = 643,8 nm) kadmiyum spektral çizgisini kullanarak normal Zeeman etkisinin incelenmesini sağlar. Zeeman etkisi, harici, değişken bir manyetik alana göre enine (dik) ve boyuna (paralel) düzenlerde incelenir. Boyuna düzen, elektromıknatısın kutup başlığındaki basamaklı delik sayesinde mümkün kılınır.

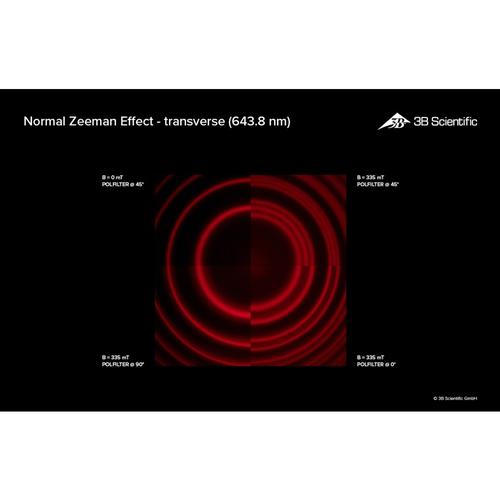

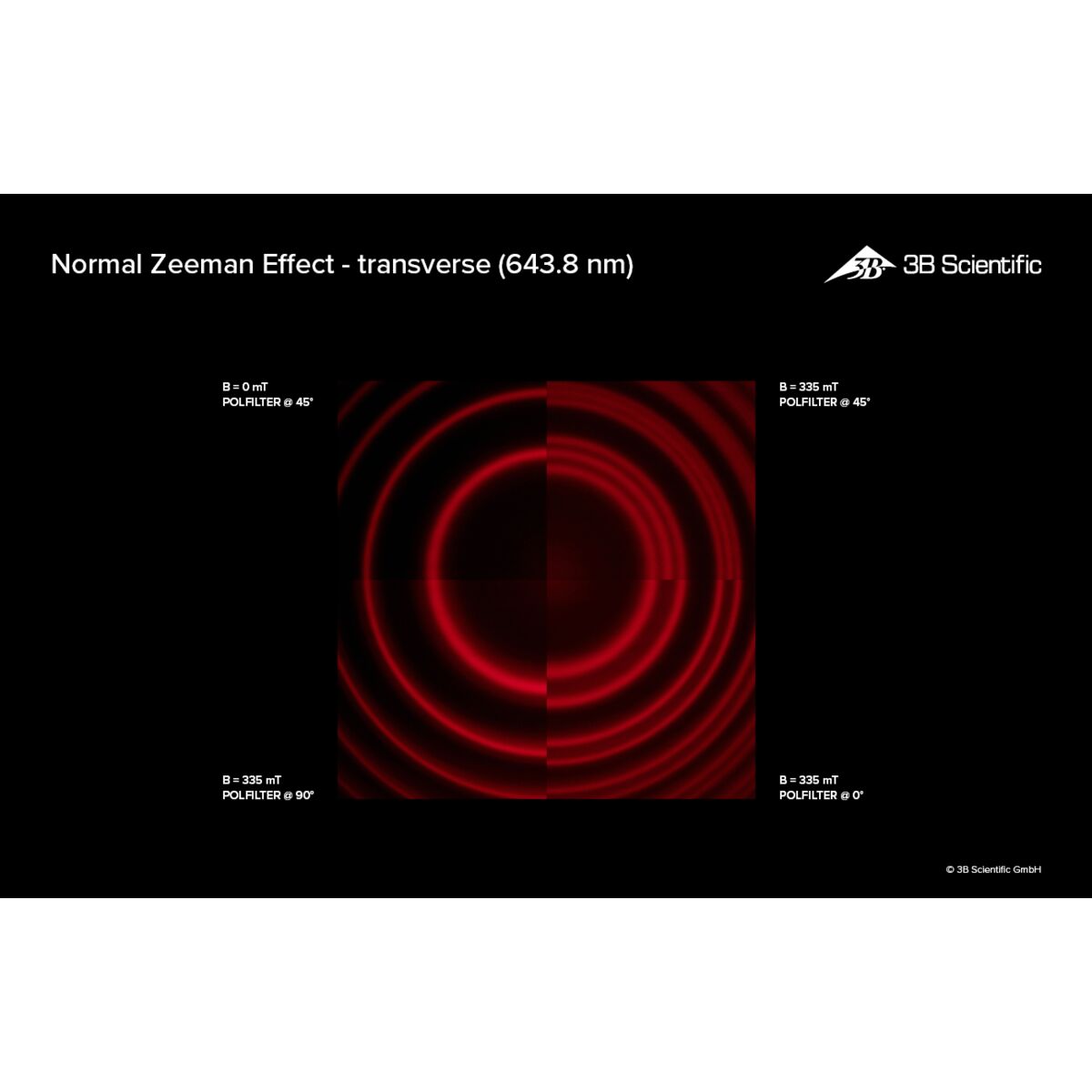

Cd lambasından gelen ışık Fabry-Pérot etalonundan geçerken girişim halkaları oluşur ve bunlar harici manyetik alanın yönüne bağlı olarak çiftlere veya üçlü gruplara ayrılır. Çizgilerin doğrusal veya dairesel polarizasyonu, bir polarizasyon filtresi ve çeyrek dalga plakası kullanılarak analiz edilir.

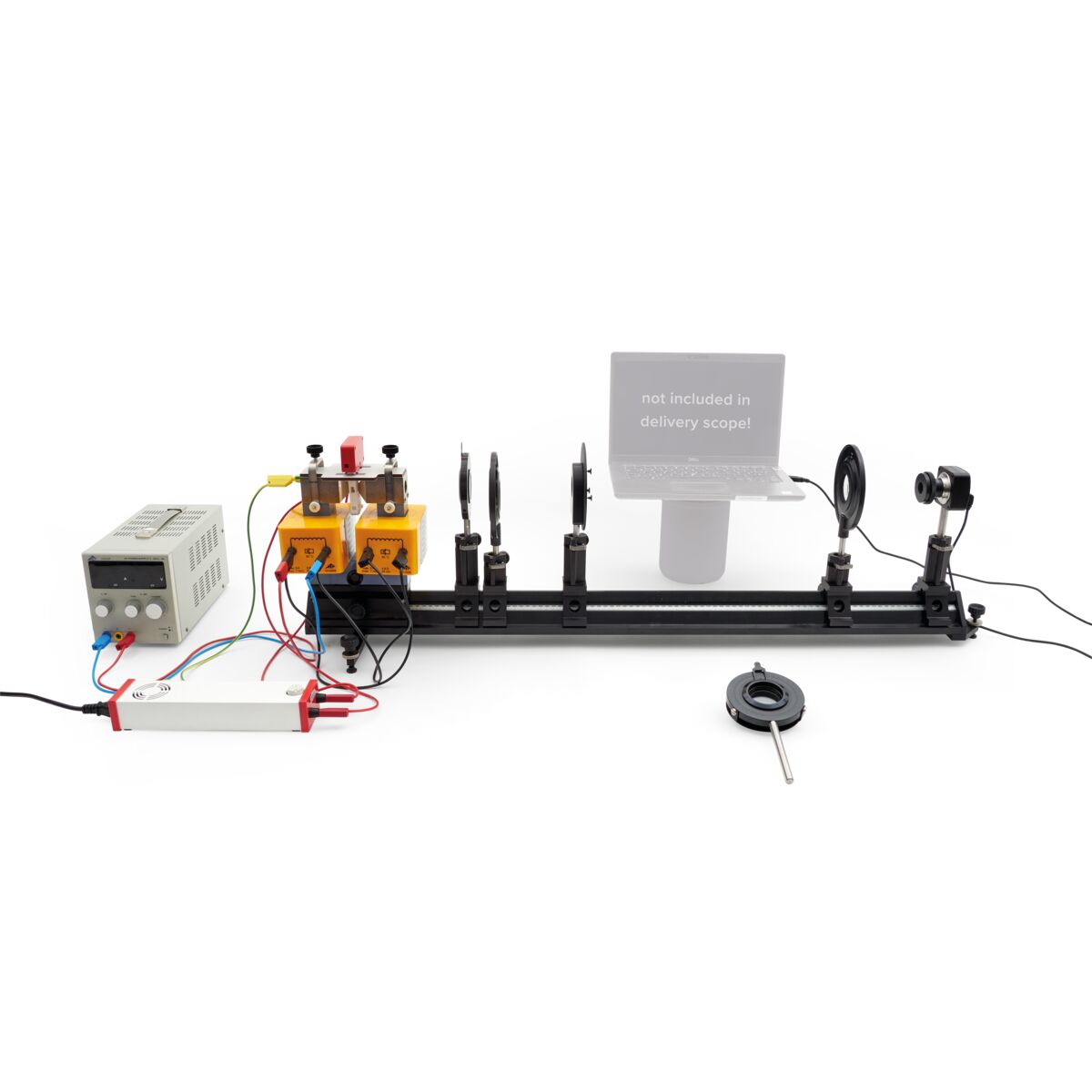

Girişim halkalarının ayrılması, bir mikroskop kamerası ile kaydedilir. Odaklama lensi üzerindeki kırmızı filtre, Cd çizgilerinin analizinde kontrastı ve alan derinliğini artırır. Windows uyumlu eşlik eden kamera yazılımı, canlı görüntünün nitel gözlemini ve ekran görüntülerini kullanarak nicel analizi sağlar. Deney, sağlam bir optik hassasiyet tezgahı üzerinde kuruludur.
