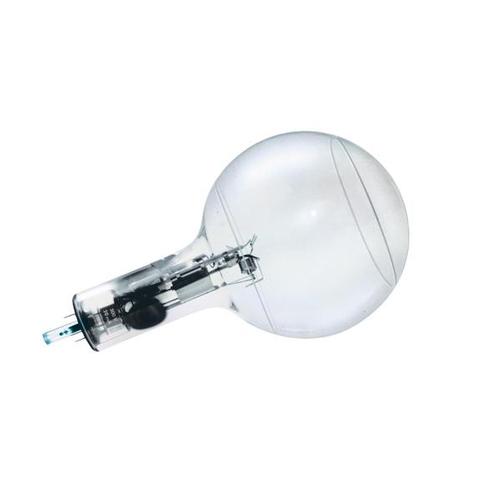

Çift ışınlı elektron tüpü,
Tip S

Çift ışınlı elektron tüpü, Tip S, 1000622 [U18570], Elektron Tüpleri – Tip S
Çift ışınlı elektron tüpü, Tip S, 1000622 [U18570], Elektron Tüpleri – Tip S
Çift ışınlı elektron tüpü, Tip S, 1000622 [U18570], Elektron Tüpleri – Tip S
Uygulamalar ve Deneyler: ..
Aşağıdaki konular, neon gazı ile doldurulmuş ve kısmen boşaltılmış bu elektron tüpü kullanılarak incelenebilir:..
• Dik manyetik alanda teğetsel elektron ışını enjeksiyonu için spesifik yük e/m değerinin belirlenmesi
• Eksenel elektron ışını enjeksiyonunun koaksiyel manyetik alanda oluşturduğu spiral yörüngenin gözlemlenmesi

Ürün Bilgisi: ..
Çift ışınlı elektron tüpü, düşük basınçta neon gazı ile doldurulmuş, kısmen boşaltılmış bir elektron tüpü olup hem eksenel hem de dik elektron tabancaları ile donatılmıştır. Elektron demetleri birbirine dik olarak hizalanmıştır ve her iki elektron tabancası için ortak bir saptırma plakası sağlanmıştır. Elektron demeti yörüngeleri, neon atomlarının çarpma ile uyarılması nedeniyle ince turuncu ışınlar olarak görünür.

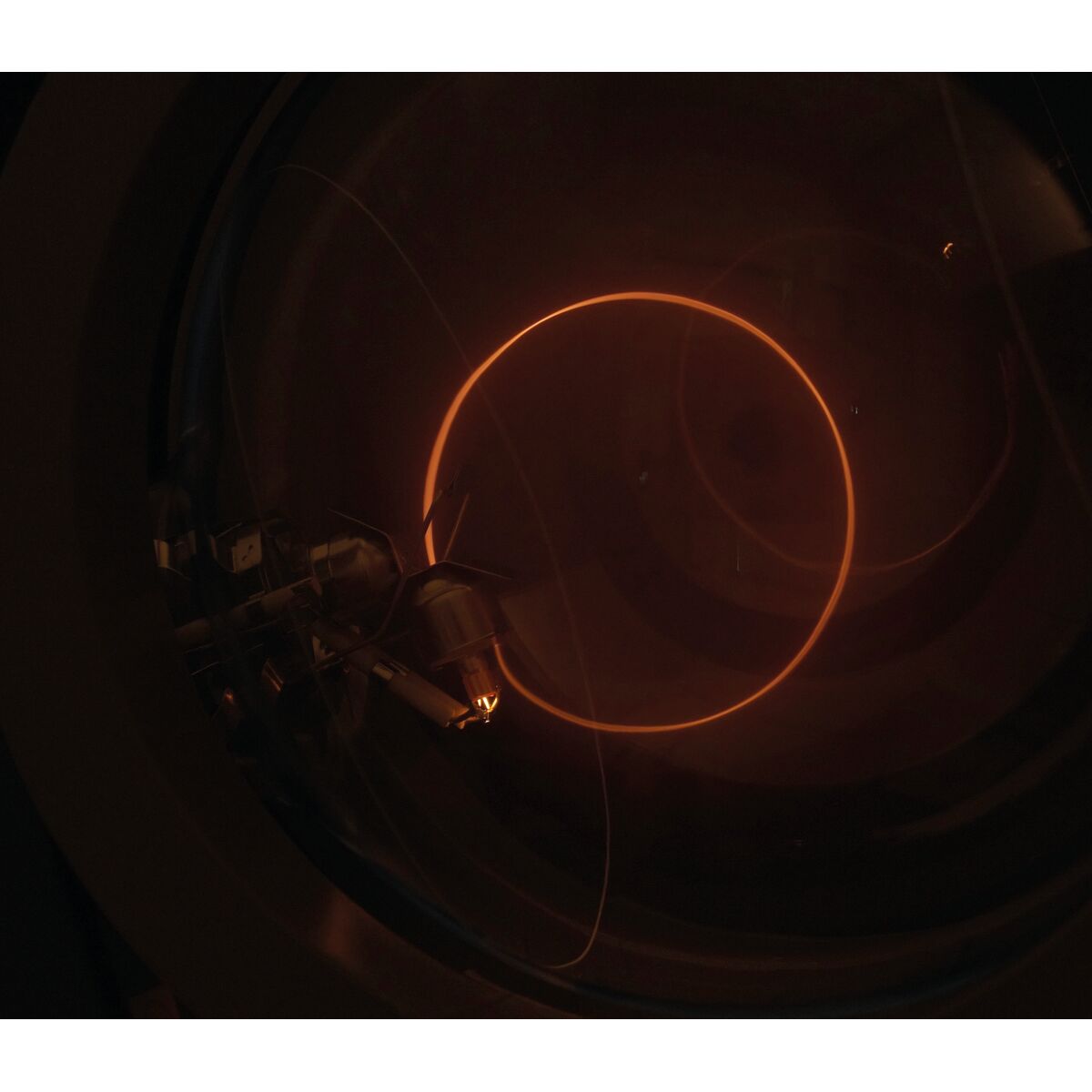

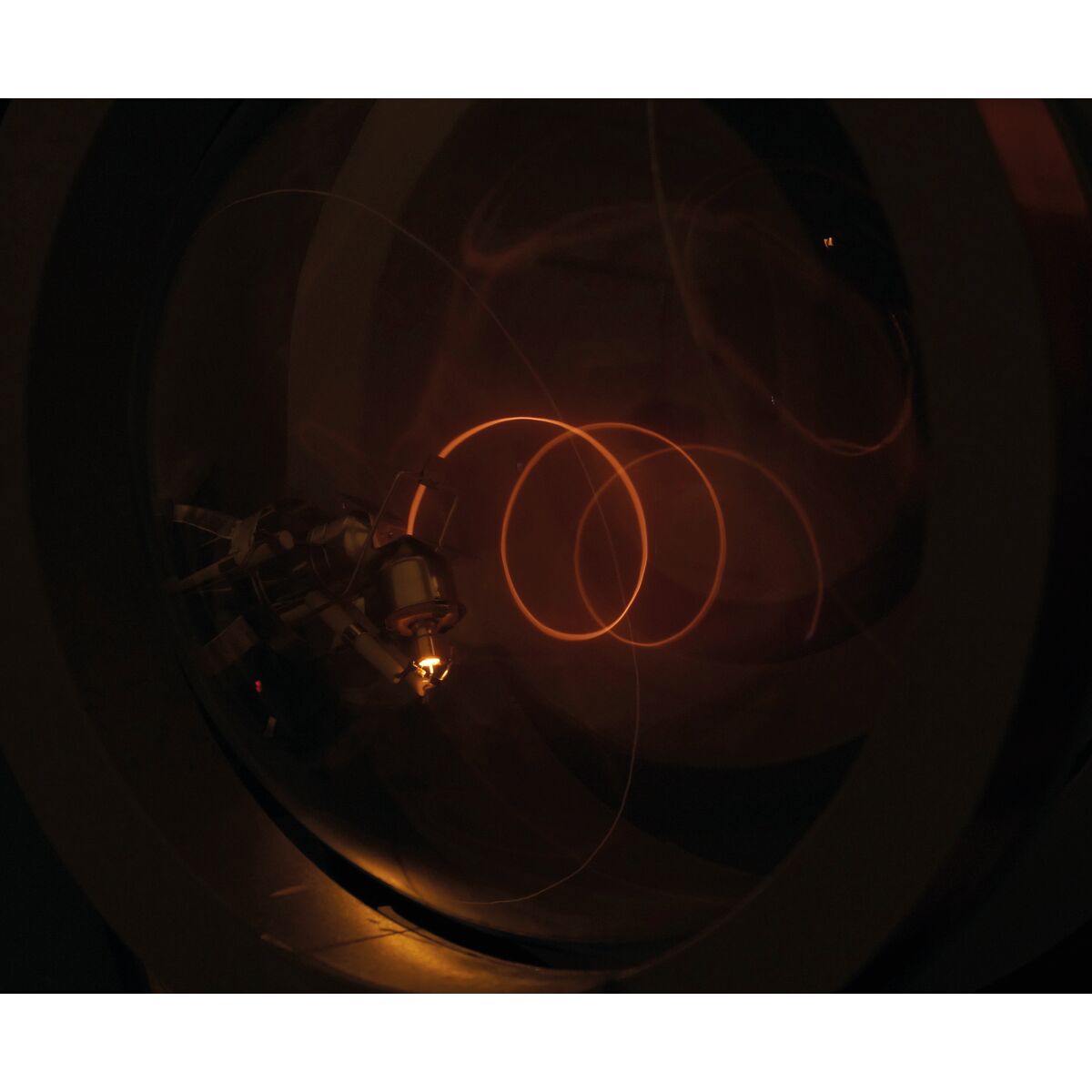

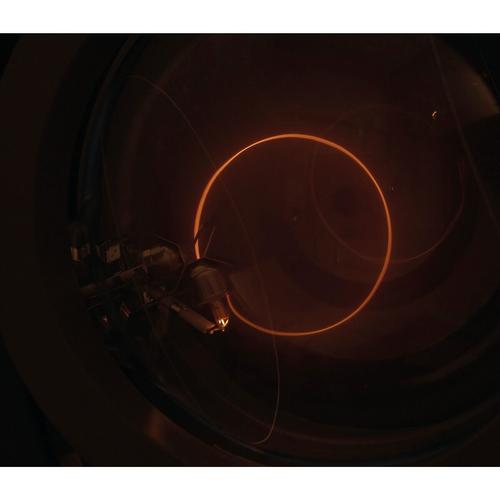

Dikey bir manyetik alana teğet bir elektron demeti gönderildiğinde, çift ışınlı bir elektron tüpü kullanılarak elektron demetinin çapına dayalı olarak özgül yükü (e/m) belirlenebilir. Eksenel bir elektron demeti eş eksenli bir manyetik alana gönderildiğinde, elektronlar spiral bir yörünge izler.

Teknik Özellikler: ..
Flaman gerilimi UF : maks. 6,3 V AC/DC
Anot akımı IA : maks. 30 mA
Anot gerilimi UA : Anot akımı IA ≤ 30 mA korunurken maksimum değer (tip. 120 V – 300 V DC)
Saptırma gerilimi: maks. 50 V DC
Gaz dolgusu: Neon
Cam zarf: yaklaşık 130 mm Ø
Toplam uzunluk: yaklaşık 260 mm

Ürün No: 1000622 [U18570]
Ağırlık 0.55 kg
Ölçüler 35.1 x 28.2 x 22.1 cm
Marka 3B Scientific Teltron

Dokümantasyon

PDF Product Manual_all languages_1000622
