Analog Multimetre ESCOLA 100

Açıklama
Aşağıdaki deneylerde kullanıldı

Uygulama:_..

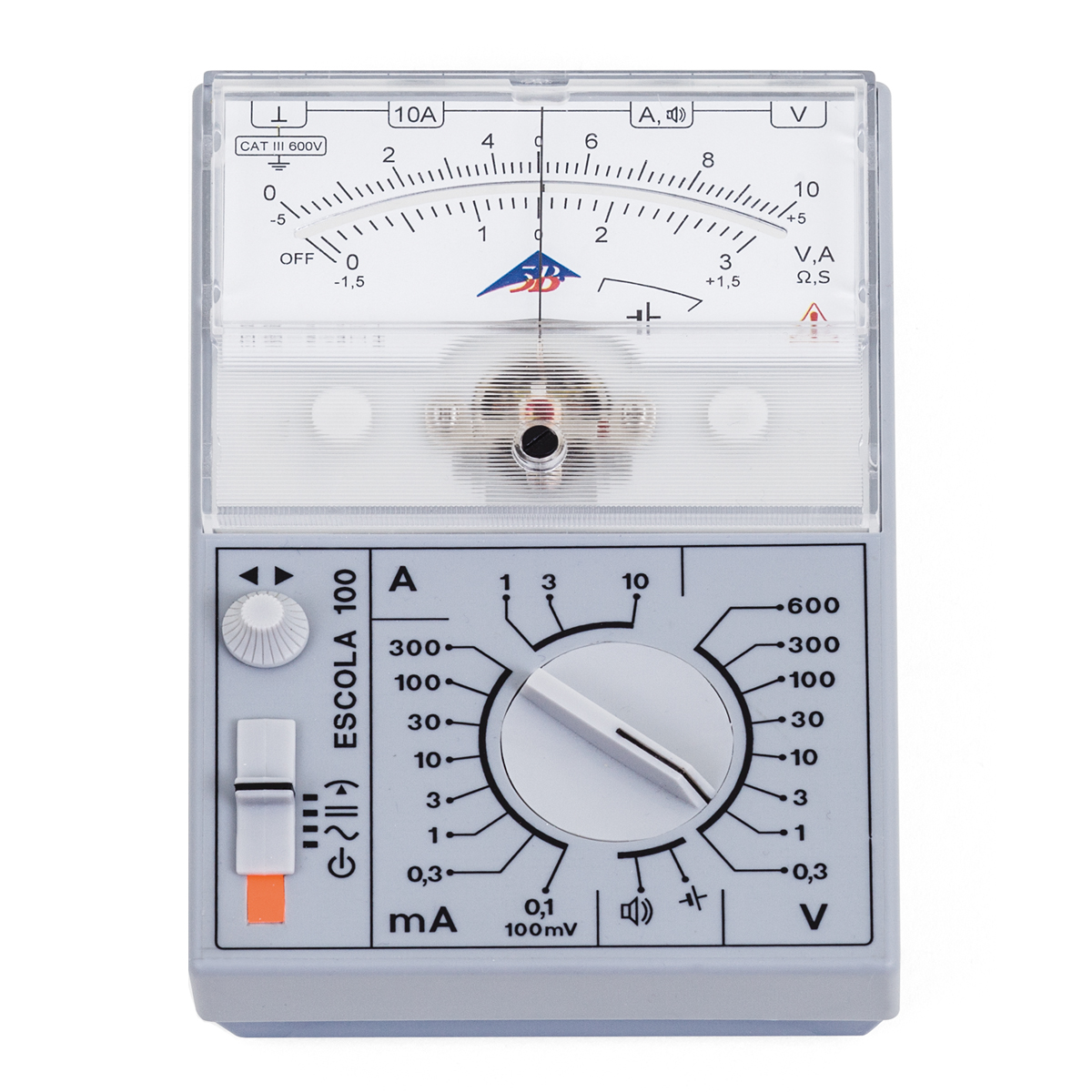

ESCOLA 100, aynalı skalaya sahip yüksek kaliteli eğitim amaçlı analog multimetredir. Öğretim, eğitim ve üniversite laboratuvar uygulamalarında analog akım ve gerilim ölçümü için özel olarak tasarlanmıştır.

Ürün Bilgisi:_..

Bu multimetre ile doğru akım büyüklükleri ve alternatif akım büyüklükleri için akım ölçümü ve gerilim ölçümü yapılabilir. Doğru akım büyüklükleri için ortadan sıfırlı ölçümler de mümkündür ve sesli süreklilik testi gerçekleştirilebilir. Alternatif akım ve alternatif gerilim, 40 kHz sinyal frekansına kadar ölçülebilir. Tüm ölçüm aralıkları bir döner anahtar kullanılarak seçilir. Ölçüm aralıkları arasında anahtarlama yapılırken bağlı elektrik devreleri kesintiye uğramaz. Bu nedenle, örneğin gerilim dönüştürücüler üzerinde ölçümler indüksiyon darbeleri olmadan yapılabilir. Direnç R, iletkenlik G, empedans Z ve admitans Y, ölçüm kablolarını yeniden bağlamadan akım ölçümü ile gerilim ölçümü arasında kesintisiz anahtarlama sayesinde bölüm olarak kolayca belirlenebilir.
Sağlam bir çekirdek mıknatıslı ölçü mekanizması ve darbeye dayanıklı gövde kullanımı, zorlu koşullarda bile çalışmayı mümkün kılar. Bu nedenle cihaz, öğretim ve üniversite laboratuvar uygulamaları için uygundur.

Not:_..

ESCOLA 30’dan farklı olarak (ürün kodu 1013526; maks. 3 A AC/DC, maks. 30 V AC/DC), ESCOLA 100, doğru akım ve alternatif akım büyüklükleri için 10 A AC/DC ve 600 V AC/DC değerlerine kadar akım ve gerilim ölçümlerine olanak sağlar.

Teknik Özellikler:_..

Gösterge:	Ölçekler:	0 … 10, doğrusal
		0 … 3, doğrusal_..
	Tip:	Aynalı skala
	Skala uzunluğu:	80 mm
	İbrenin sapması:	0…90°
	Elektriksel sıfır kayması:	Tüm DC kademelerinde
Ölçülen büyüklükler:	Gerilim aralıkları:	0,1 V; 0,3 V; 1 V; 3 V; 10 V; 30 V; 100 V; 300 V; 600 V AC/DC
	Giriş direnci:	1 MΩ AC/DC
	Akım aralıkları:	0,1 mA; 0,3 mA; 1 mA; 3 mA; 10 mA; 30 mA; 100 mA; 300 mA; 1 A; 3 A; 10 A AC/DC
	Gerilim düşümü:	yaklaşık 100 mV AC/DC (akım ölçümü sırasında)
Doğruluk:	Doğru akım büyüklükleri:	Doğruluk sınıfı 2
(referans koşulları altında)	Doğru akım büyüklükleri sıfır kaymalı:	Doğruluk sınıfı 5
	Alternatif akım büyüklükleri:	Doğruluk sınıfı 3
Genel veriler:	Darbe testi:	maks. 147 m/s²
	Elektriksel güvenlik:	CAT III: 600 V
	Bağlantılar:	4 mm güvenlik soketleri
	Boyutlar:	yaklaşık 100 mm x 150 mm x 50 mm
	Kütle:	yaklaşık 300 g
