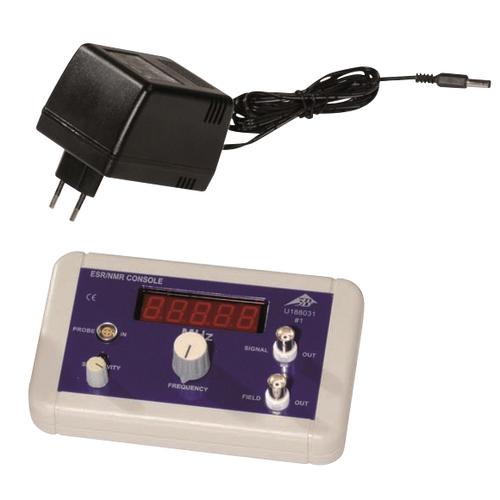

Unité de commande RPE-RMN (115 V, 50/60 Hz)

Description
Utilisé dans les expériences suivantes

Applications et expériences :_..

Cette unité de commande contrôle l’unité de base RPE et l’unité de base RMN, ce qui permet d’étudier les thèmes suivants et de réaliser les expériences correspondantes :_..
•	Absorption par résonance d’un circuit résonant haute fréquence
•	Dépendance de la fréquence de résonance par rapport au champ magnétique
•	Spin de l’électron et moment magnétique de l’électron
•	Détermination du facteur g de l’électron; facteur de Landé de l’électron libre
•	Spin du proton et moment magnétique du proton et du noyau
•	Détermination du facteur g du noyau
•	Imagerie par résonance magnétique

Information sur le produit :_..

Cette unité de commande est nécessaire au fonctionnement de l’unité de base RPE (réf. : 1022705). Ensemble, les deux appareils permettent d’étudier la résonance de spin électronique (RPE) de l’électron non apparié dans les molécules de DPPH (2,2-diphényl-1-picrylhydrazyle).
Elle est également nécessaire au fonctionnement de l’unité de base RMN (réf. : 1022706) et à l’étude de la résonance magnétique nucléaire (RMN) dans la glycérine, le polystyrène et le téflon.
Les résonances sont observées au moyen de transitions induites par radiofréquence lorsque le champ magnétique externe varie. Les courbes d’absorption de résonance peuvent être affichées à l’aide d’un oscilloscope simple à deux voies ou de WiLab.
Cette unité de commande fournit les tensions de commande et les tensions d’alimentation nécessaires au module RPE ou RMN, conditionne le signal de mesure pour son affichage sur un oscilloscope et affiche la fréquence du signal RF.

Spécifications techniques :_..

Connexion de la tête de mesure :	Embase LEMO tétrapolaire
Connexion de la paire de bobines :	Source de courant en dents de scie ; 0 − 250 mA ; 50 ms
Sortie champ magnétique :	Proportionnelle au courant de bobine ; 0 − 1 V ; douille BNC
Sortie de signal :_..	Signal de résonance ; 0 − 1 V; douille BNC_..
Plage de fréquences :	env. 45 − 75 MHz (RPE)
_..	env. 10 − 15 MHz (RMN)_..
Alimentation :	Alimentation secteur à fiche ; 12 V CA ; 2,0 A
	Connexion d’alimentation coaxiale ; 5,5 mm x 2,5 mm,
_..	Longueur du câble : 2 m_..
Température de fonctionnement :	5 °C − 40 °C
Humidité relative :_..	< 80 % (sans condensation)_..
Dimensions :	env. 170 mm x105 mm x 45 mm
Masse :	env. 500 g

Compatibilité électromagnétique :	Émission : EN 55011:2009
Compatibilité électromagnétique :	Immunité : DE 61326-1:2013

Sécurité électrique :	Consigne de sécurité DIN EN 61010-1
	Consigne de sécurité DIN EN 61558-2-6

Transformateur :	Transformateur de sécurité conforme à la norme DIN EN 61558-2-6
Classe de protection :	2
Degré de pollution :	2
Indice de protection :	IP20

Contenu de la livraison:_..

1	Unité de commande RPE-RMN
1	Alimentation de table; 12 V CA; 2,0 A
1	Manuel d'utilisation

Matériel requis non fourni:_..

1	Unité de base RPE (réf.: 1022705)
ou
1	Unité de base RMN (réf.: 1022706)

1	Oscilloscope numérique 2 x 30 MHz (réf.: 1020910)
ou
1	Oscilloscope pour PC 2 x 25 MHz (réf.: 1020857)

2	Câbles HF, 1 m (réf.: 1002746)
