Unité de base RMN

Description
Utilisé dans les expériences suivantes

Applications et expériences :_..

L’unité de base RMN peut être utilisée pour étudier les thèmes suivants et réaliser les expériences suivantes :_..
•	Absorption par résonance d’un circuit résonant haute fréquence
•	Dépendance de la fréquence de résonance par rapport au champ magnétique
•	Spin du proton et moment magnétique du proton et du noyau
•	Détermination du facteur g du noyau

Information sur le produit :_..

L’unité de base RMN est destinée à être utilisée avec l’ unité de commande RPE-RMN (réf. 1022700 et 1022702) pour étudier la résonance magnétique nucléaire dans la glycérine, le polystyrène et le téflon®.
La résonance magnétique nucléaire (RMN) repose sur l’absorption d’énergie par des substances présentant un magnétisme nucléaire et placées dans un champ magnétique statique externe. L’énergie est absorbée à partir d’un champ alternatif haute fréquence appliqué perpendiculairement au champ magnétique statique. Si la fréquence du champ alternatif correspond à la fréquence de résonance, l’impédance de la bobine émettrice chargée avec l’échantillon subit une variation résonante, et une déviation peut être observée sur un oscilloscope.

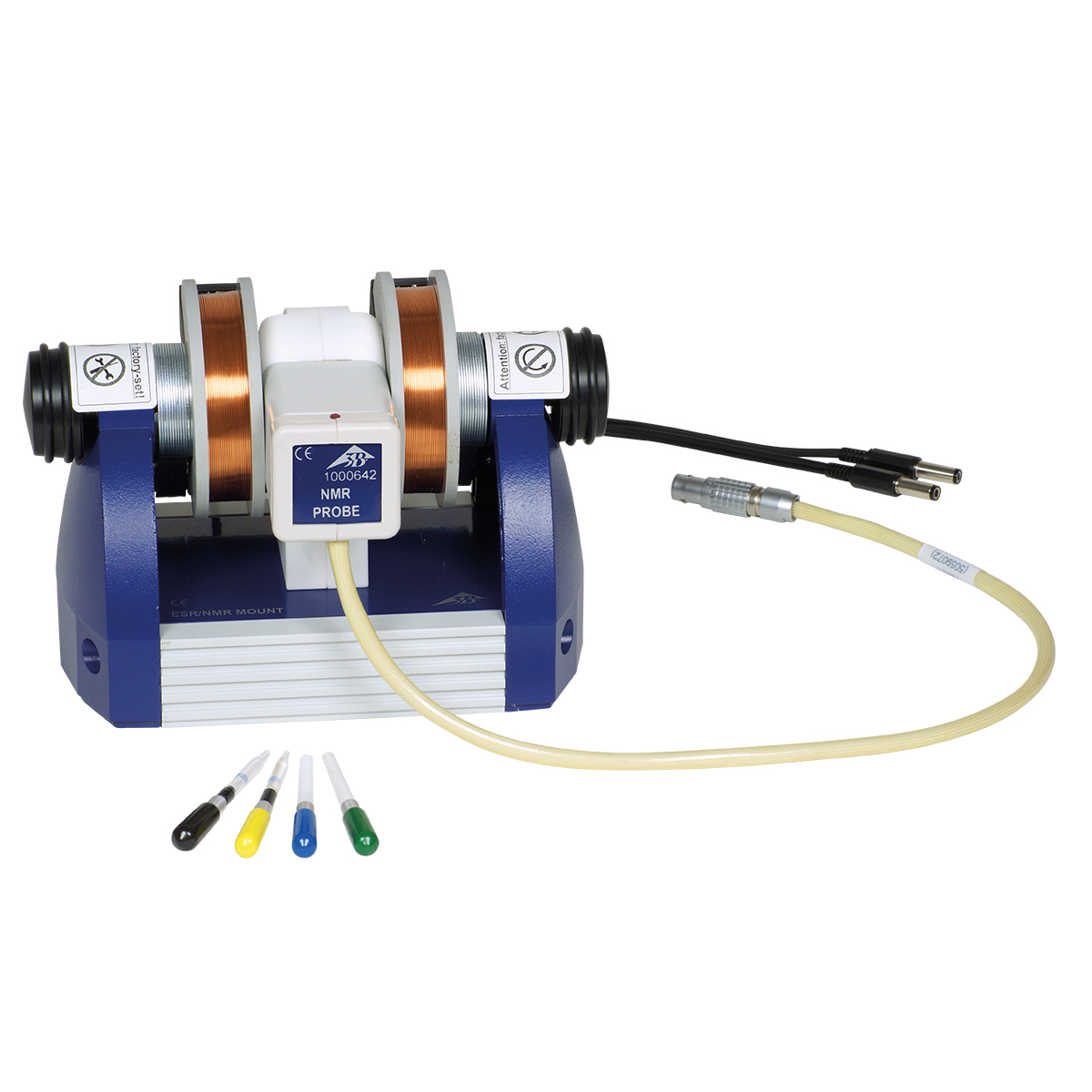

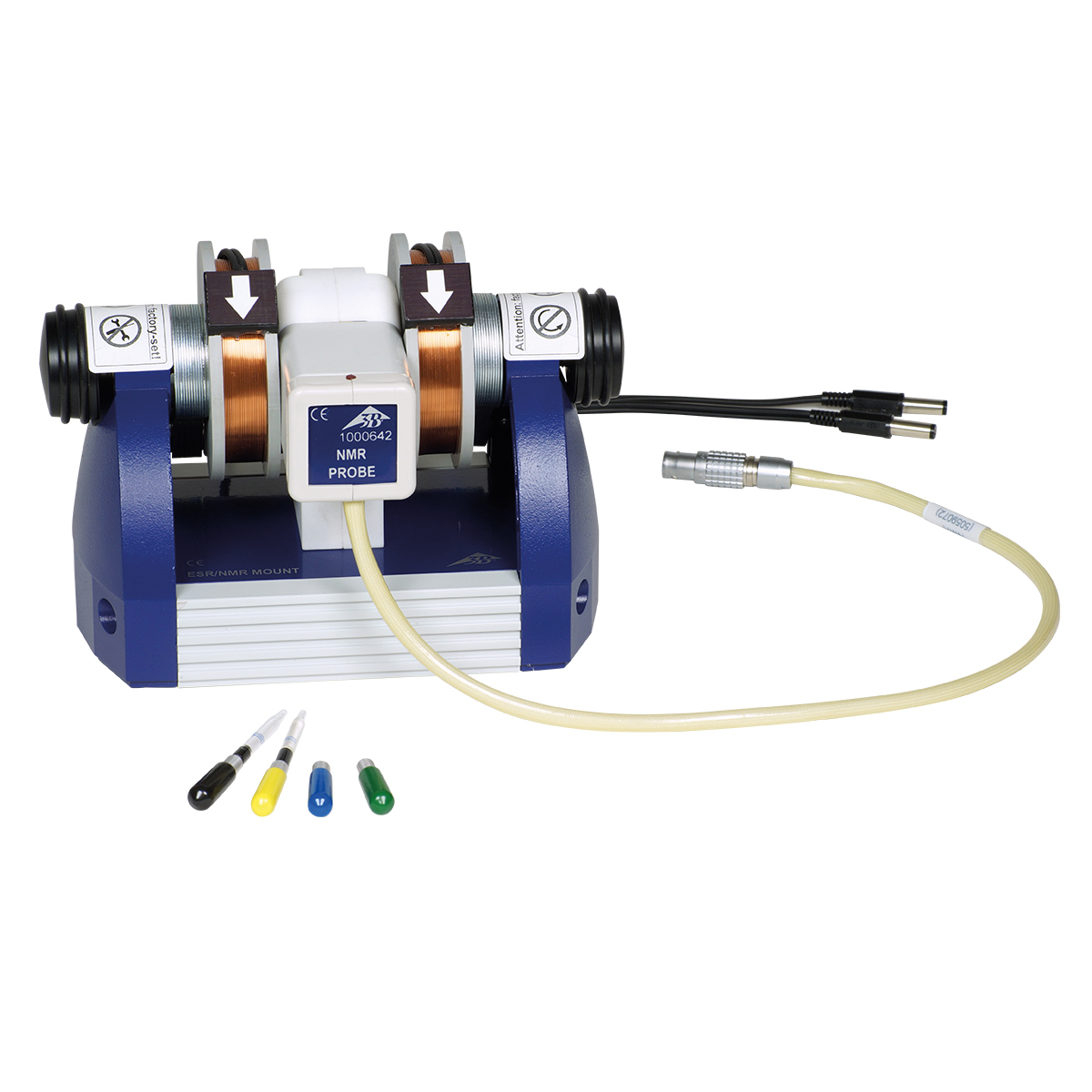

L’ensemble se compose de l’unité de base calibrée en usine avec les deux bobines, de la sonde RMN, de l’échantillon de glycérine, de l’échantillon de polystyrène, de l’échantillon de téflon® et d’un échantillon de référence vide.
Un rapport d’essai est fourni avec chaque appareil. Ce rapport indique la fréquence de résonance pour la glycérine et l’intensité de champ du champ magnétique permanent pour l’unité de base.

Spécifications techniques :_..

Bobines de champ :	Spires :	500 chacune
	Densité de flux magnétique :	0 − 367 mT

Tête de mesure :	Connexion :	douille LEMO tétrapolaire

Général :	Plage de fréquences :	env. 11,5 MHz – 15 MHz
	Diamètre de l'échantillon :	4,5 mm
	Dimensions :	env. 175 mm x 125mm x 125 mm
	Masse :	env. 3,2 kg

Contenu de la livraison :_..

1	Unité de base RMN avec bobines de champ montées
1	Sonde RMN
1	Échantillon de glycérine
1	Échantillon de polystyrène
1	Échantillon de téflon
1	Échantillon de référence
1	Rapport d’essai

Matériel requis non fourni :_..

1	unité de commande RPE-RMN (230 V, 50/60 Hz) (réf.: 1022700)
ou
1	unité de commande RPE-RMN (115 V, 50/60 Hz) (réf.: 1022702)

1	oscilloscope numérique 2 x 30 MHz (réf.: 1020910)
ou
1	oscilloscope pour PC 2 x 25 MHz (réf.: 1020857)

2	câble HF, 1 m (réf.: 1002746)
