Tube pour la diffraction d’électrons, Type S

Tube pour la diffraction d’électrons,
Type S

Description
Utilisé dans les expériences suivantes

Applications et expériences :_..

Les thèmes suivants peuvent être abordés avec ce tube à vide poussé :_..
•	Vérification de la nature ondulatoire des électrons
•	Détermination de la longueur d'onde des électrons en fonction de la tension d'anode
•	Diffraction de Debye-Scherrer
•	Confirmation de l'hypothèse de de Broglie

Information sur le produit :_..

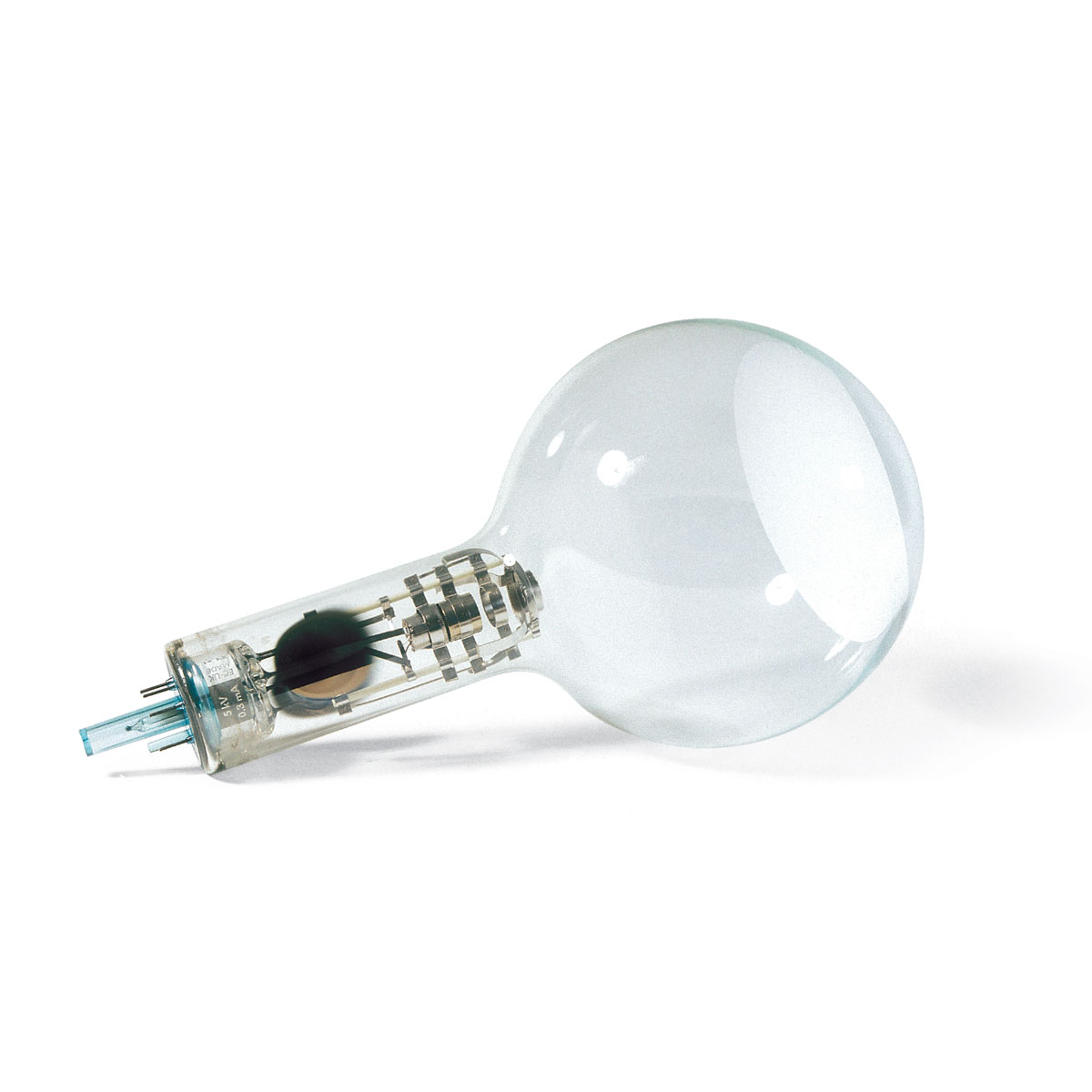

Le tube pour la diffraction d’électrons est un tube à vide poussé conçu pour démontrer la diffraction des électrons et la nature ondulatoire des électrons. Il est équipé d’un canon à électrons composé d’un filament chauffant en tungstène pur et d’une anode cylindrique, le tout étant enfermé dans un bulbe en verre transparent. Les électrons émis par la cathode à chauffage direct sont concentrés en un faisceau étroit par un diaphragme sténopéique, puis focalisés avec précision à l’aide d’un système d’optique électronique.
Le faisceau étroit monochromatique résultant traverse une toile métallique en nickel positionnée à l’orifice du canon à électrons. Une couche mince de carbone graphitisé polycristallin est déposée sur cette toile, agissant de manière similaire à un réseau de diffraction. Cette interaction produit une figure de diffraction des électrons nette, visible sous la forme de deux anneaux concentriques sur l’écran fluorescent. Un point central, généré par le faisceau d’électrons non dévié, reste visible au centre des anneaux, permettant une observation et une analyse précises.

Un aimant est inclus dans le contenu de la livraison, permettant un ajustement précis de la trajectoire du faisceau d’électrons. Cela est particulièrement utile si la cible en graphite présente de légères imperfections causées pendant le processus de fabrication ou par une surchauffe ultérieure, garantissant des résultats expérimentaux constants et un alignement optimal.

Spécifications techniques :_..

Tension de chauffage U_F:	max. 6,3 V CA/CC
Tension d'anode U_A:	0 V – 5000 V CC
Courant d'anode I_A:	typ. 150 µA à U_A = 4000 V
Constante de réseau du graphite :	d₁₀ = 0,213 nm; d₁₁ = 0,123 nm
Distance cible en graphite – écran fluorescent :	env. 125 ± 2 mm
Écran fluorescent :	env. 100 mm Ø
Bulbe en verre :	env. 130 mm Ø
Longueur totale :	env. 260 mm
