Tube Électronique (Hélium) : Potentiels d'Ionisation S

1 226,00 €

Vue d'ensemble de toutes les expériences dans lesquelles le produit est utilize

Poser une question

Description
Utilisé dans les expériences suivantes

Thèmes des expériences :_..

Les sujets suivants peuvent être discutés avec ce tube à vide poussé :
• Analyse quantitative des chocs inélastiques des atomes de gaz inertes avec des électrons libres
• Détermination de l’énergie d’ionisation
• Quantification de niveaux d’énergie discrets de différents nombres quantiques associés aux moments cinétiques global et orbital

Information sur le produit :_..

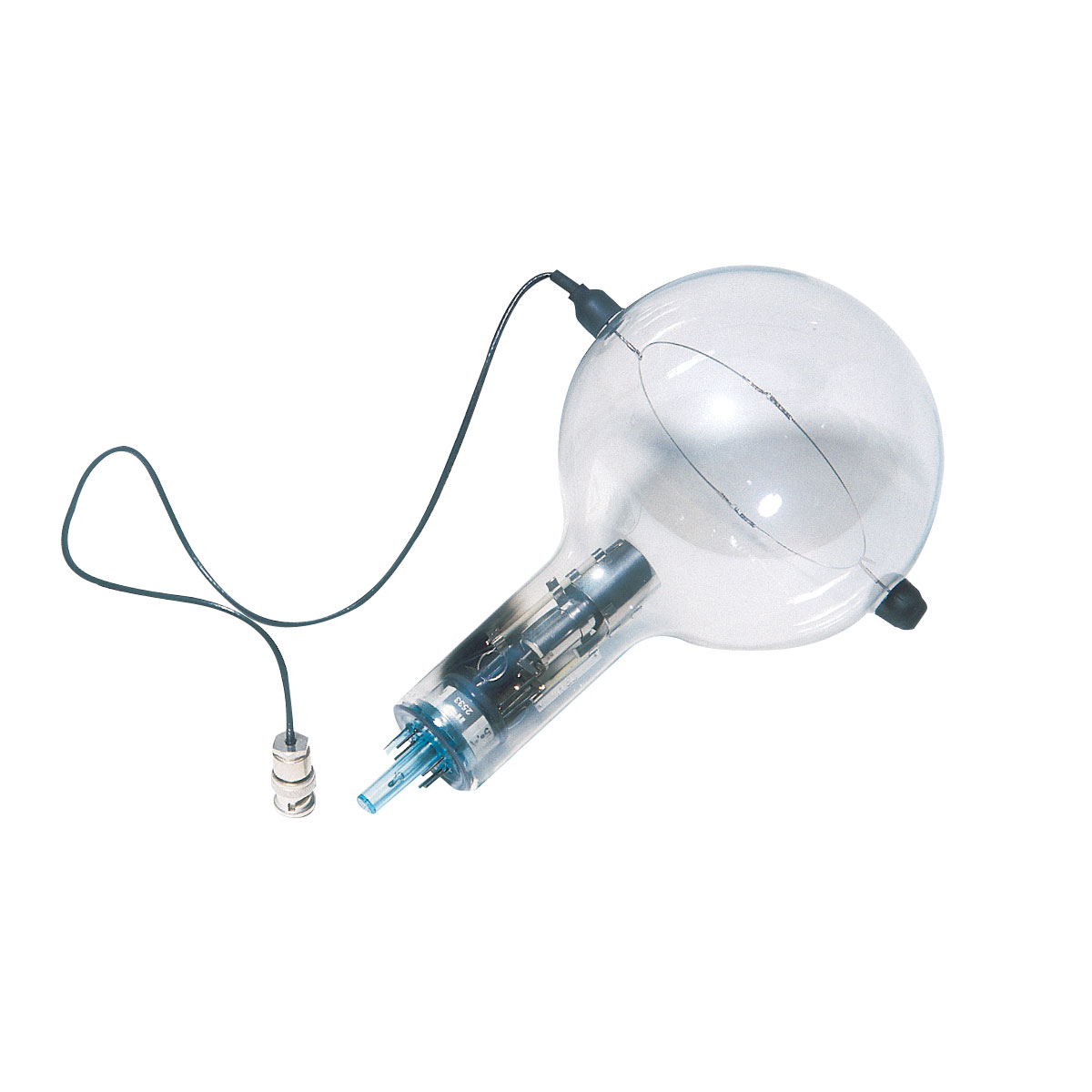

Le tube à potentiels critiques possède un canon électronique avec une cathode en Wolfram à chauffage direct et une anode de forme cylindrique dans un tube en verre sous vide et contenant de l’Hélium. La paroi interne du tube en verre est revêtue d’un matériau électroconducteur et reliée à l’anode. La bague collectrice est placée à l’intérieur du ballon de telle façon que le faisceau d’électrons divergent ne puisse pas l’atteindre directement.
Si la tension de collecteur est positive, les électrons qui ont quasiment déchargé presque toute leur énergie cinétique lors du choc inélastique avec un atome d’Hélium, sont déviés vers le collecteur. Les maximums de la courbe de flux d’électrons résultante (courant de collecteur vs. tension anode) correspondent aux énergies d’excitation dans l’atome d’Hélium.
Si la tension de collecteur est négative, les ions Hélium positifs sont déviés vers le collecteur. Le tracé de la courbe de flux ionique résultante (courant de collecteur vs. tension anode) permet de lire l’énergie d’ionisation pour l’atome d’Hélium.

Spécifications techniques :_..

Remplissage de gaz:	Hélium
Tension de chauffage U_F:	max. 7 V AC/CC
Tension anodique U_A:	max. 80 V;	typ.: = 18 … 26 V
Courant anodique I_A:	max. 1 mA;	typ.: 0,2 … 1,5 µA
Tension de grille U_G:	max. 6V;	typ.: 0,1 … 3,0 V
Courant de grille I_G :	max. 200 µA;	typ.: 0,2 … 5,0 µA
Tension de collecteur U_C:	max. ± 5 V	typ.: ± 0,5 … ± 2,5 V
Courant de collecteur I_C :	≤ 400 nA
Ampoule :	env. 130 mm Ø
Longueur totale :	env. 260 mm
