Tube de Perrin S

Tube de Perrin S

Description
Utilisé dans les expériences suivantes

Thèmes des expériences :_..

Les sujets suivants peuvent être discutés avec ce tube à vide poussé :
• Démontrer la nature des particules des rayons cathodiques
• Déterminer le polarité des particules des rayons cathodiques
•  Évaluation de la charge électronique spécifique e/m
•  Déviation dans des champ alternatifs magnétiques croisés (figures de Lissajous)
•  Déviation dans le champ alternatif congruent magnétique et électrique

Information sur le produit :_..

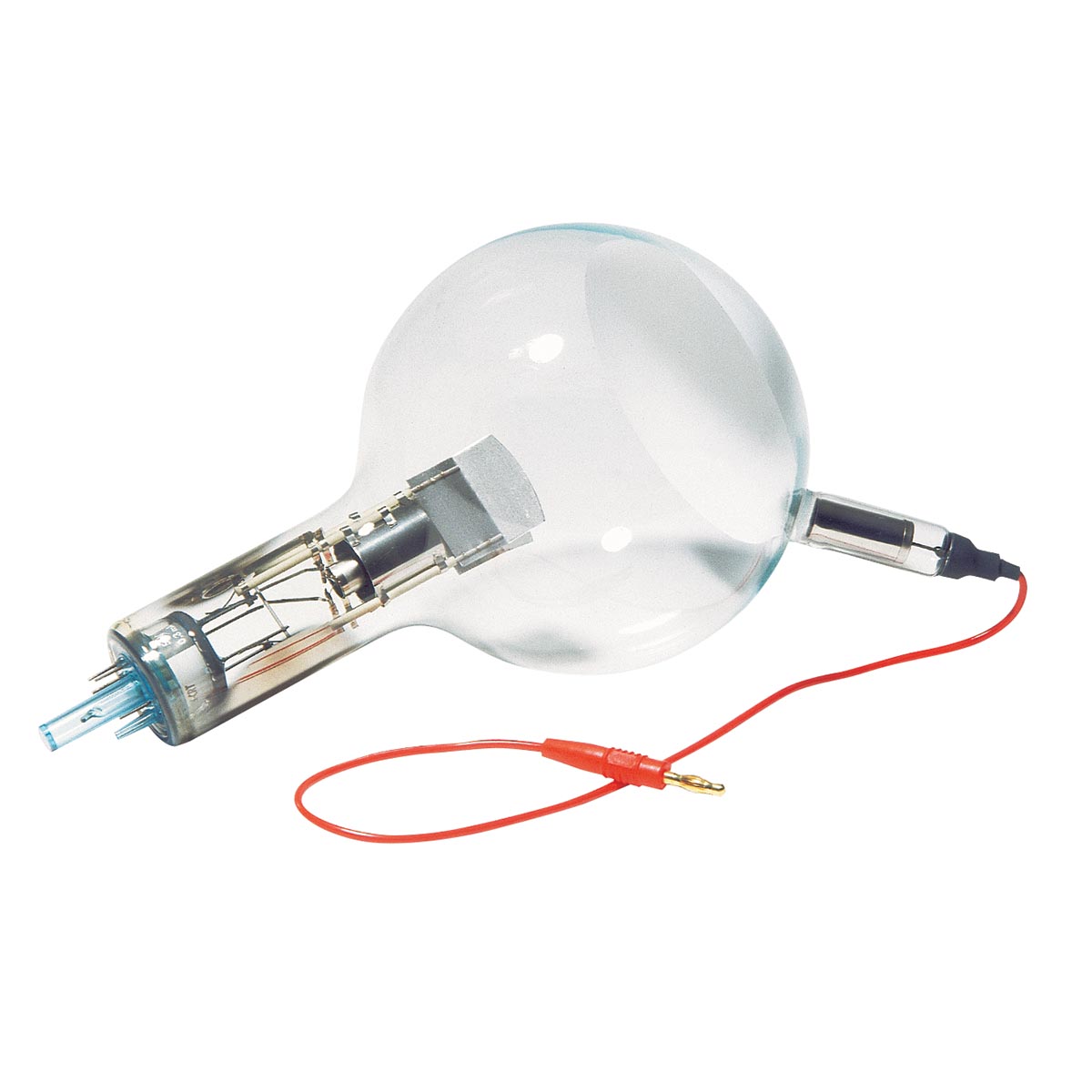

Le tube de Perrin est un tube à vide poussé à canon électronique, comprenant un filament en tungstène pur et une anode cylindrique dans une sphère en verre transparente constituée en partie d'un écran fluorescent. Le canon électronique émet des électrons qui se présentent sous la forme d'un étroit rayon rond et qui constituent une tache sur l'écran fluorescent. Un tube en verre avec une coupe de Faraday est placé contre la boule en verre dans un angle d'environ 45° par rapport au rayon électronique non dévié.
Le tube de Perrin permet de démontrer la polarité négative des électrons et d'évaluer la charge électronique spécifique e/m par la déviation magnétique dans la cage de Faraday reliée à un électroscope. Le système permet en outre d'étudier la déviation des électrons dans deux champs alternatifs magnétiques perpendiculaires l'un à l'autre ou dans des champs alternatifs électriques et magnétiques parallèles, et de démontrer cette déviation par ex. en générant des figures de Lissajous.

Spécifications techniques :_..

Tension de chauffage U_F:	max. 6,3 V CA/CC
Tension anodique U_A:	2000 V – 5000 V
Courant anodique I_A:	typ. 180 µA à U_A = 4000 V
Courant du rayon :	4 µA à U_A = 4000 V
Tension de plaque :	50 V – 350 V
Ampoule :	env. 130 mm Ø
Longueur totale :	env. 260 mm
