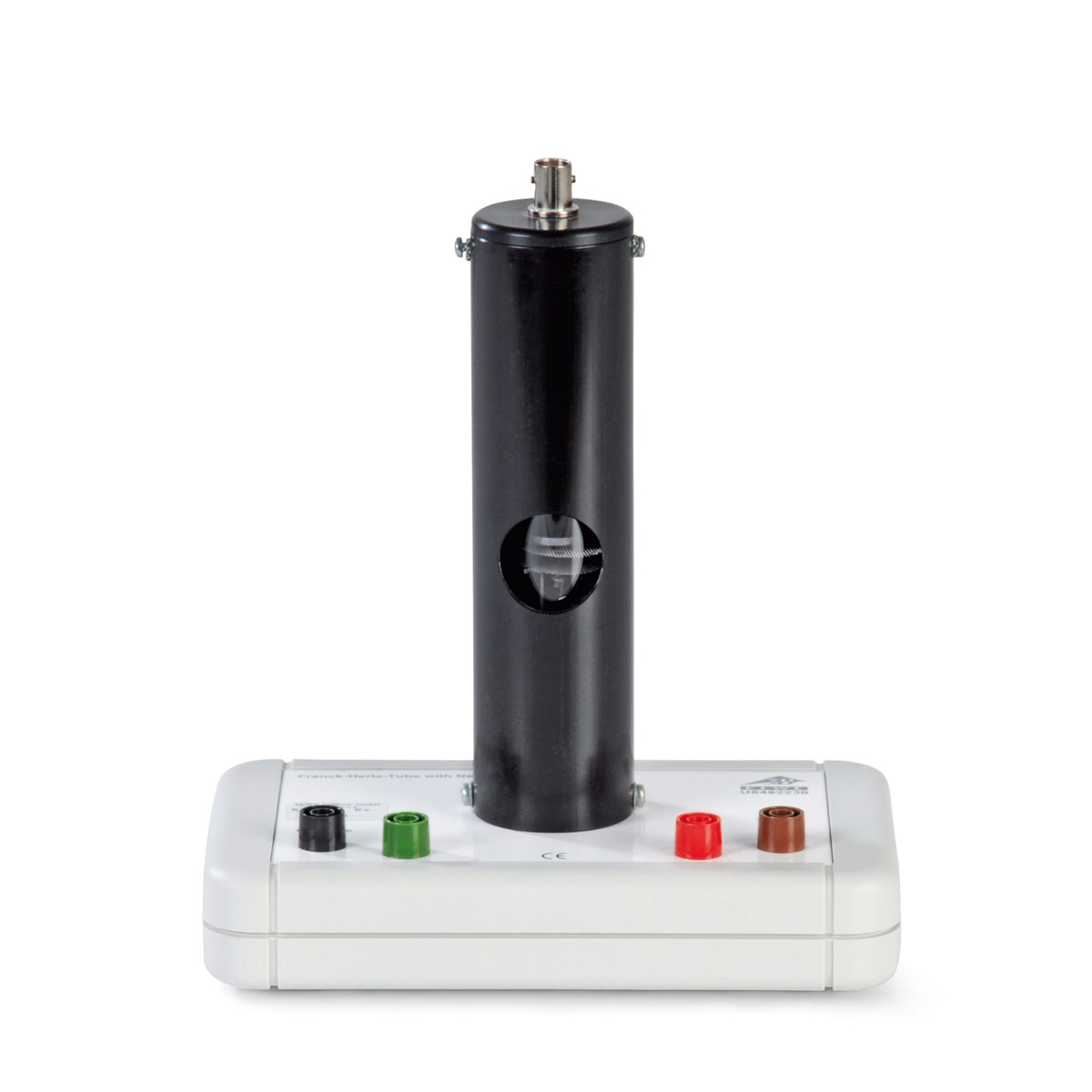

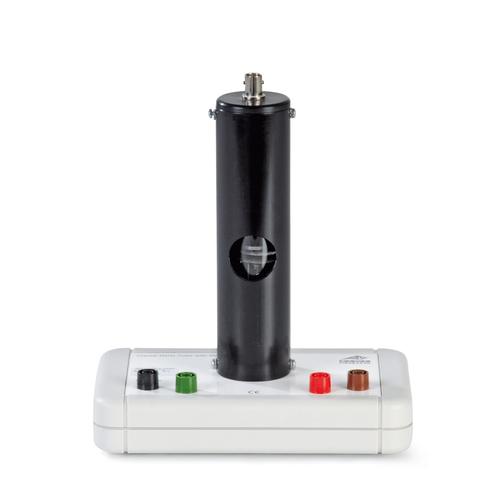

Tube de Franck-Hertz au néon
avec socle de connexion

Tube de Franck-Hertz au néon
avec socle de connexion, 1000912 [U8482230], Franck-Hertz (Small)

Tube de Franck-Hertz au néon
avec socle de connexion

935,00 €

Disponible de stock

Vue d'ensemble de toutes les expériences dans lesquelles le produit est utilize

Poser une question

Description
Utilisé dans les expériences suivantes

Information sur le produit :

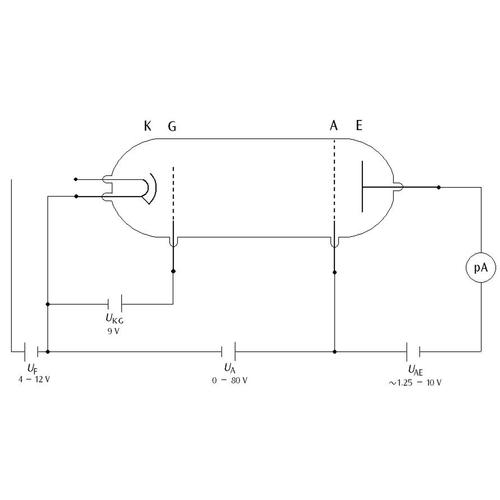

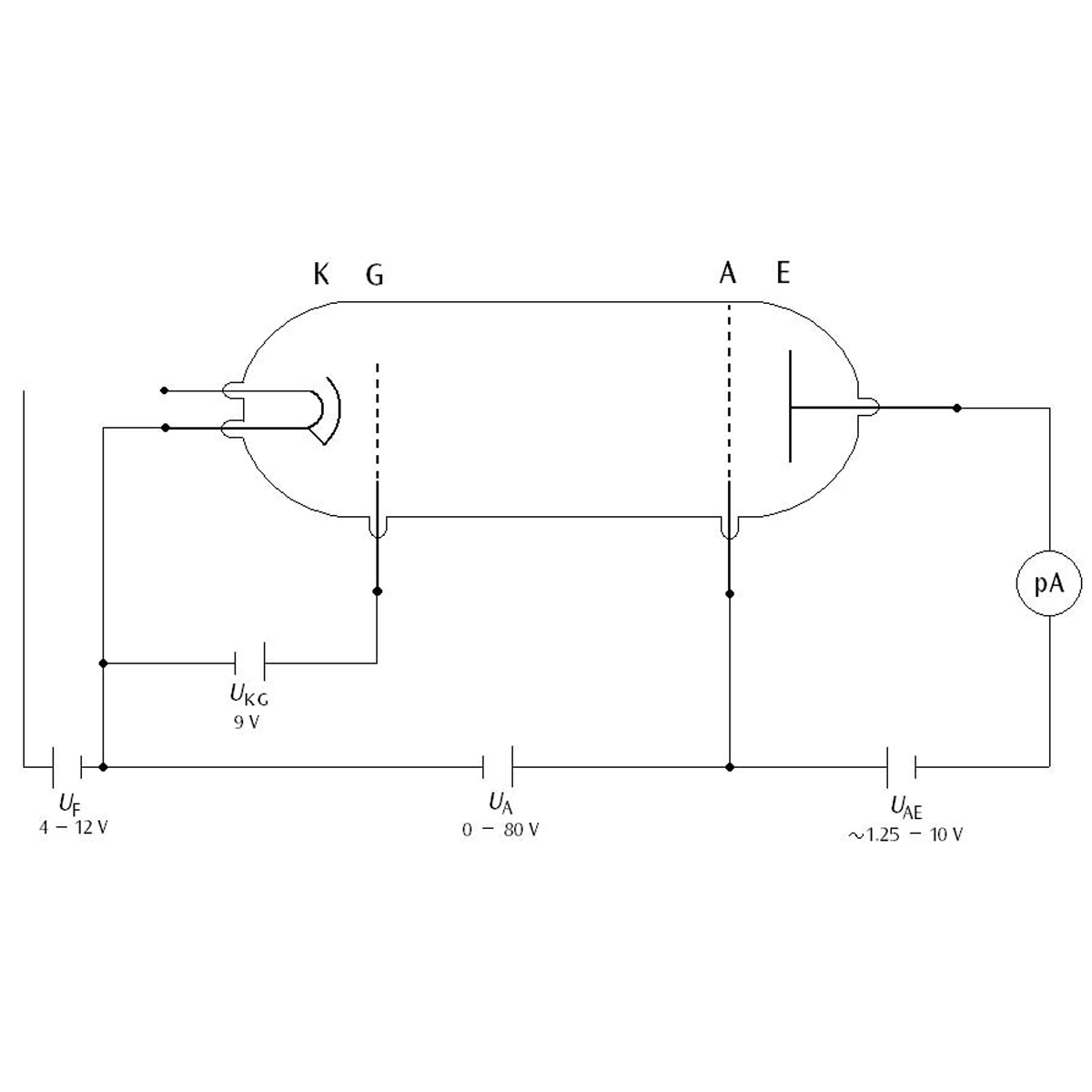

Le tube de Franck-Hertz au néon peut fonctionner à température ambiante. Le tube est une tétrode dotée d’une cathode à oxyde de baryum à chauffage indirect, d’une grille de commande à mailles, d’une grille anodique à mailles et d’une électrode collectrice. Ces quatre électrodes sont disposées dans une configuration plan-parallèle.
Les douilles de connexion pour le chauffage, la grille de commande et les tensions de la grille anodique se trouvent sur le socle de l’instrument. Le courant de collecteur est prélevé par la douille BNC située à l’extrémité supérieure du cylindre de blindage. Une résistance de limitation interne de 10 kΩ est installée de manière permanente entre les douilles de connexion pour la tension d’accélération (grille de commande) et la tension d’anode. Cela protège le tube en cas de décharge par étincelle provoquée par l’application d’une tension trop élevée. La chute de tension aux bornes de cette résistance pendant les mesures est négligeable, car le courant d’anode dans le tube est inférieur à 5 pA. (Ainsi, la chute de tension aux bornes de la résistance de protection est de 0,05 V.)

Spécifications techniques:_..

Tension de chauffage :	4 V − 12 V
Tension de commande :	9 V
Tension d’accélération :	max. 80 V
Tension de freinage :	1,2 V − 10 V
Dimensions du tube :	env. 130 mm x 26 mm Ø
Socle avec douilles de connexion :	env. 190 mm x 115 mm x 115 mm
Masse :	env. 450 g

Recommandation :_..

3B Scientific propose trois expériences complètes (en 115 V et 230 V) pour l’enseignement scolaire et universitaire sur le thème « Vérification des états d’énergie discrets dans les atomes » :

	Réf. :_..	Expérience :_..
	8000711	Expérience : Franck-Hertz – Mercure (115 V, 50/60 Hz)
	8000712	Expérience : Franck-Hertz – Mercure (230 V, 50/60 Hz)
	8000713	Expérience : Franck-Hertz – Néon (115 V, 50/60 Hz)
	8000714	Expérience : Franck-Hertz – Néon (230 V, 50/60 Hz)
	8000715	Expérience : Potentiels d'Ionisation (115 V, 50/60 Hz)
	8000716	Expérience : Potentiels d'Ionisation (230 V, 50/60 Hz)
