Tube à faisceau fin sur support,
Type R

Tube à faisceau fin sur support,
Type R, 1024633, Tubes Électroniques – Type D (Small)

Tube à faisceau fin sur support,
Type R

1 418,00 €

More available in 2-10 days

Vue d'ensemble de toutes les expériences dans lesquelles le produit est utilize

Poser une question

Description
Utilisé dans les expériences suivantes

Applications et expériences :_..

•	Déviation d’électrons sur une trajectoire circulaire fermée dans un champ magnétique
•	Détermination de la charge spécifique d’un électron e/m

Information sur le produit :_..

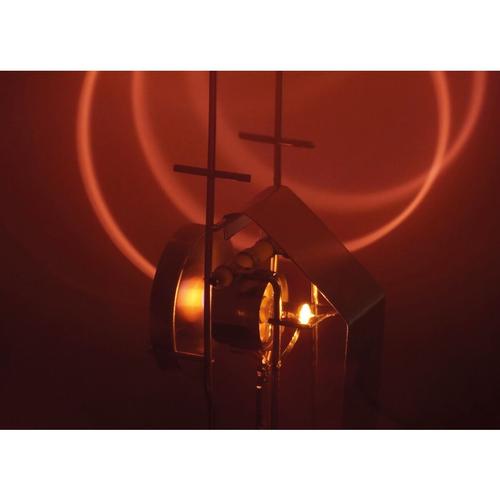

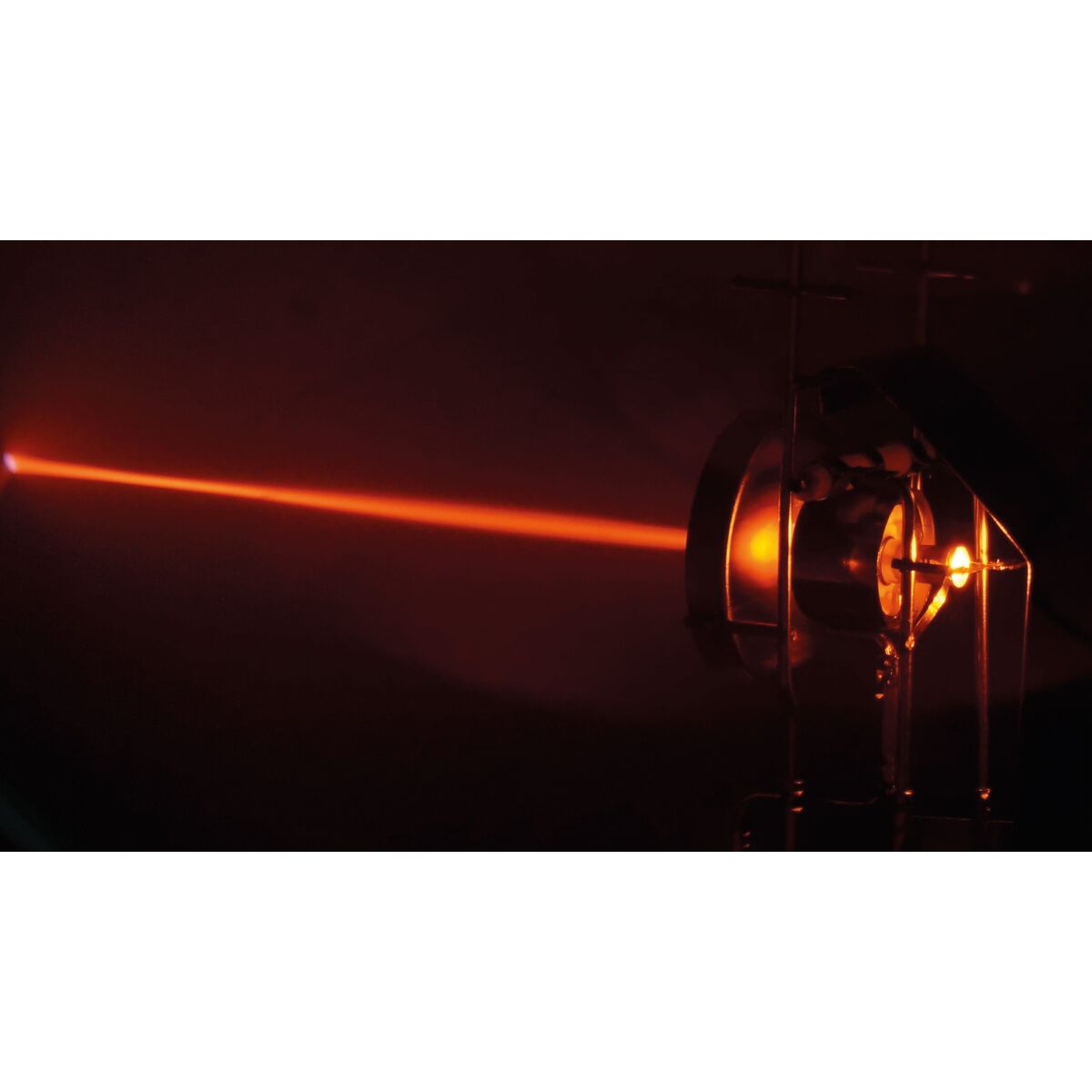

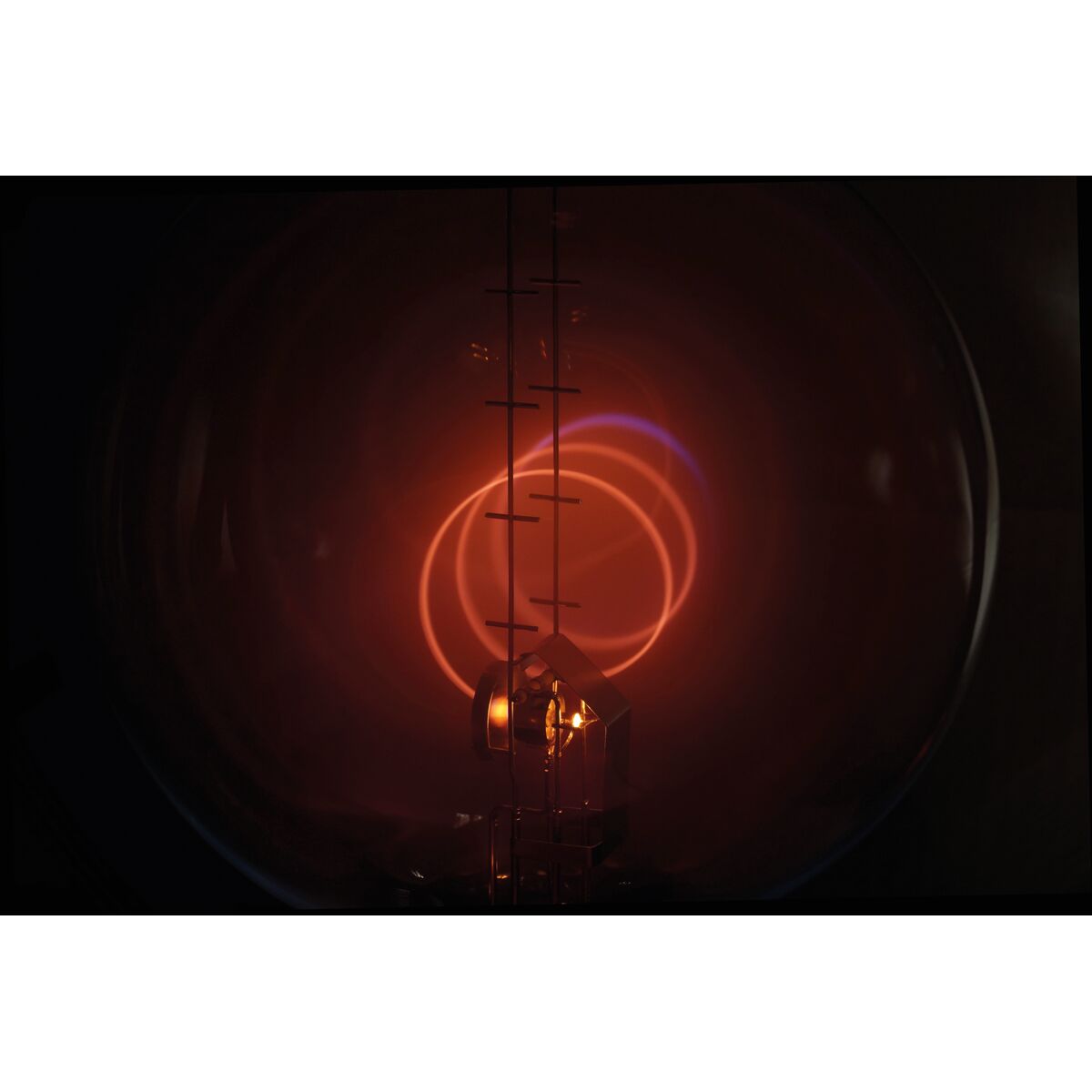

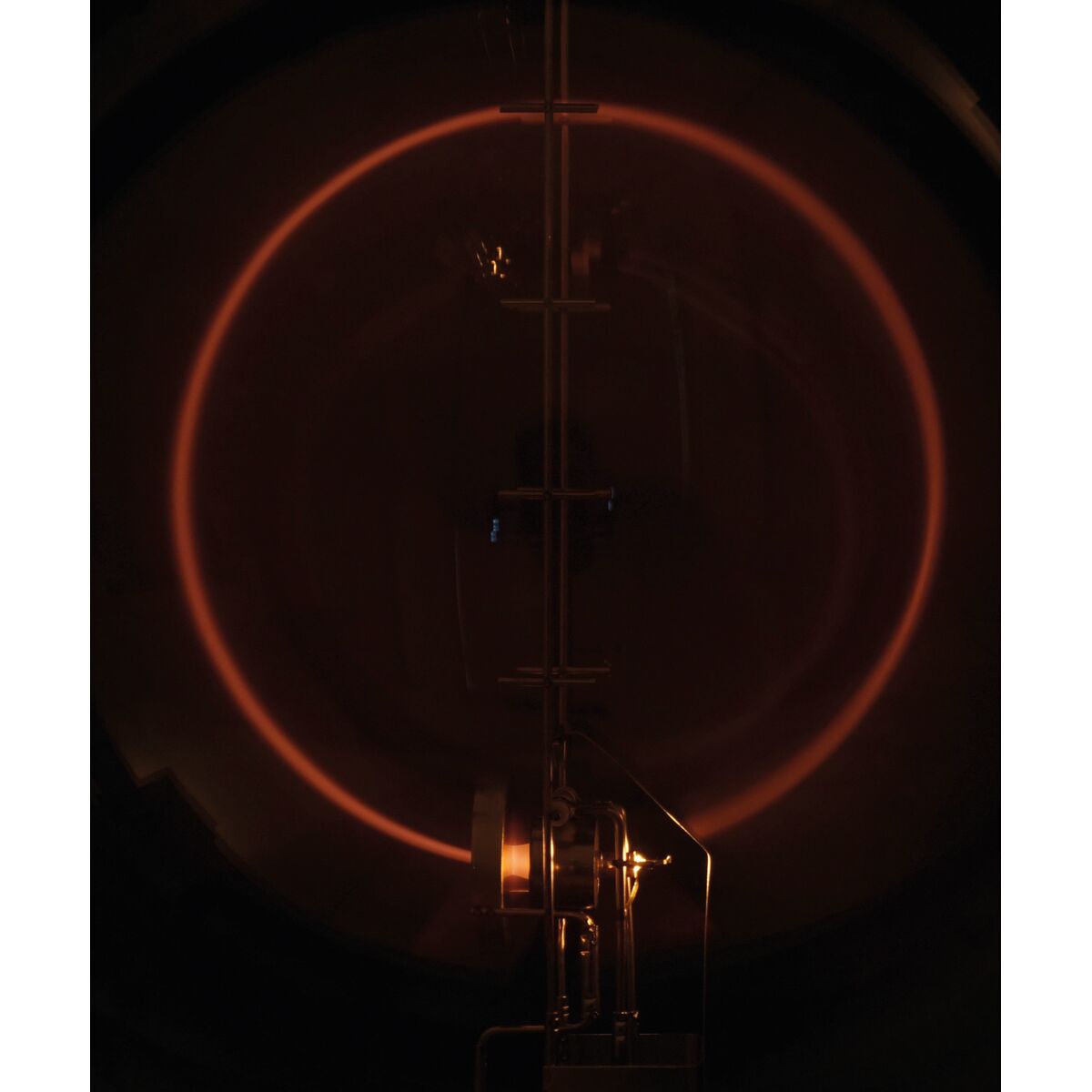

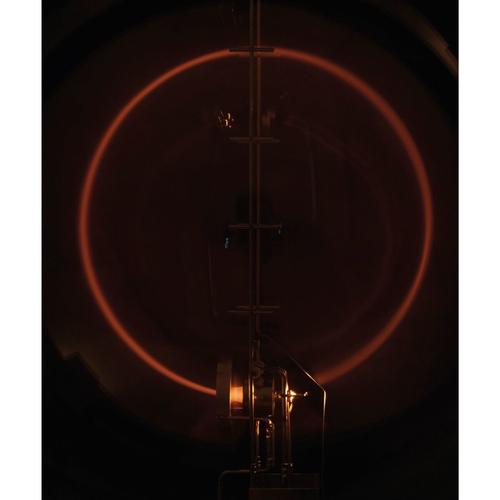

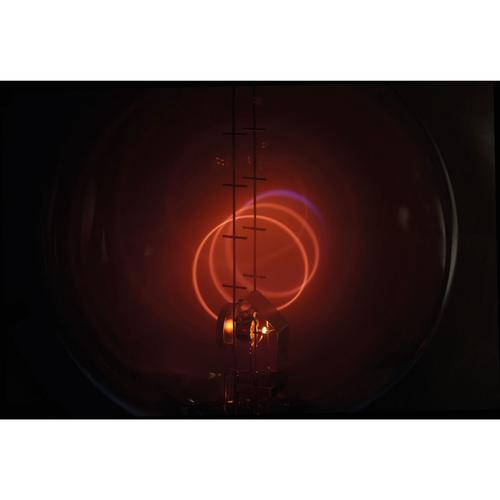

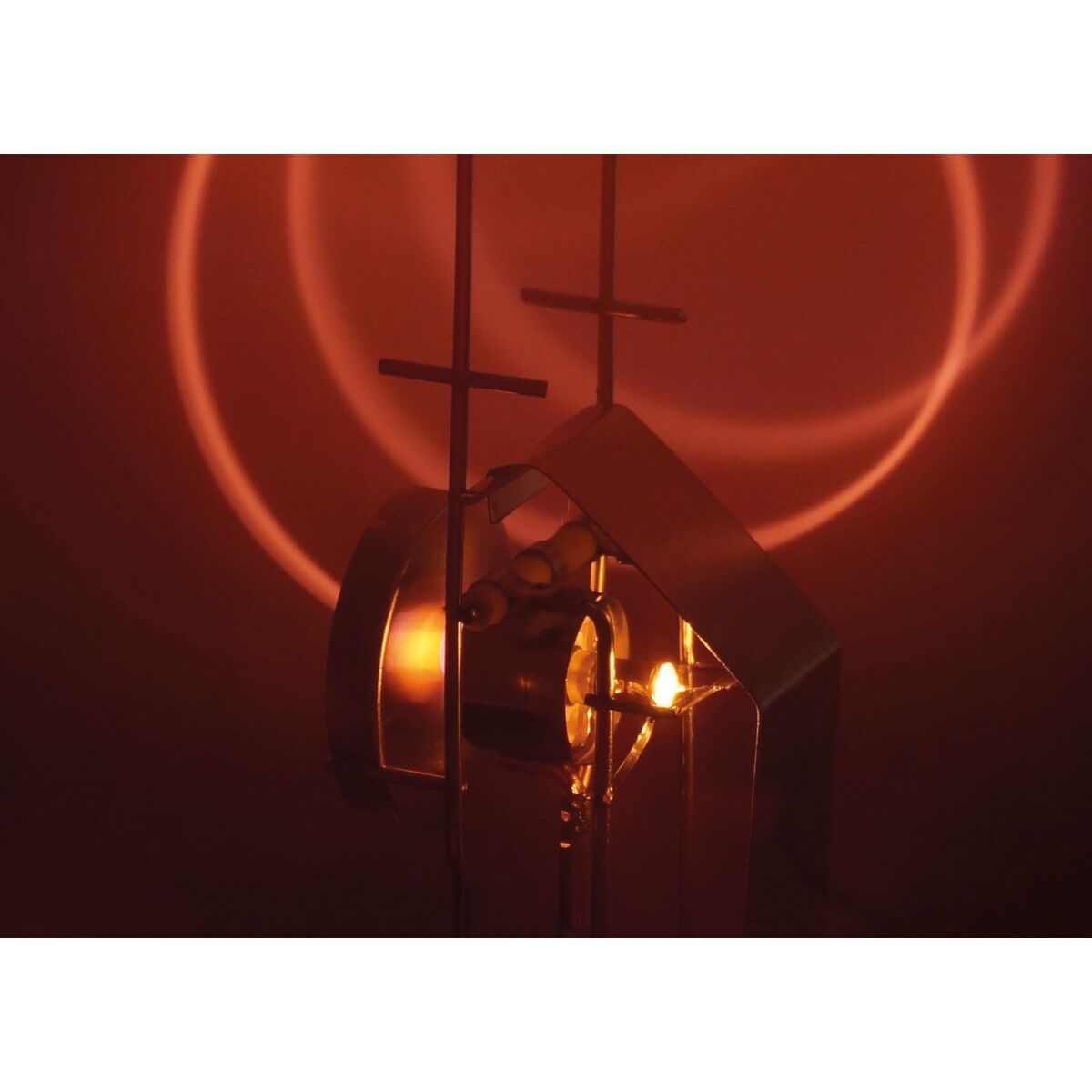

Utilisé en combinaison avec la paire de bobines de Helmholtz (réf. 1000906), ce tube à faisceau fin permet d’étudier la déviation des faisceaux d’électrons dans un champ magnétique homogène. Le tube contient une atmosphère de gaz résiduel de néon qui est ionisée le long de la trajectoire des électrons, produisant un faisceau lumineux, net et bien défini. Des repères de mesure intégrés dans le tube permettent de déterminer le diamètre de la trajectoire circulaire du faisceau dévié sans erreur de parallaxe. Grâce à la force de Lorentz, il est également possible de déterminer quantitativement la charge spécifique de l’électron, e/m.

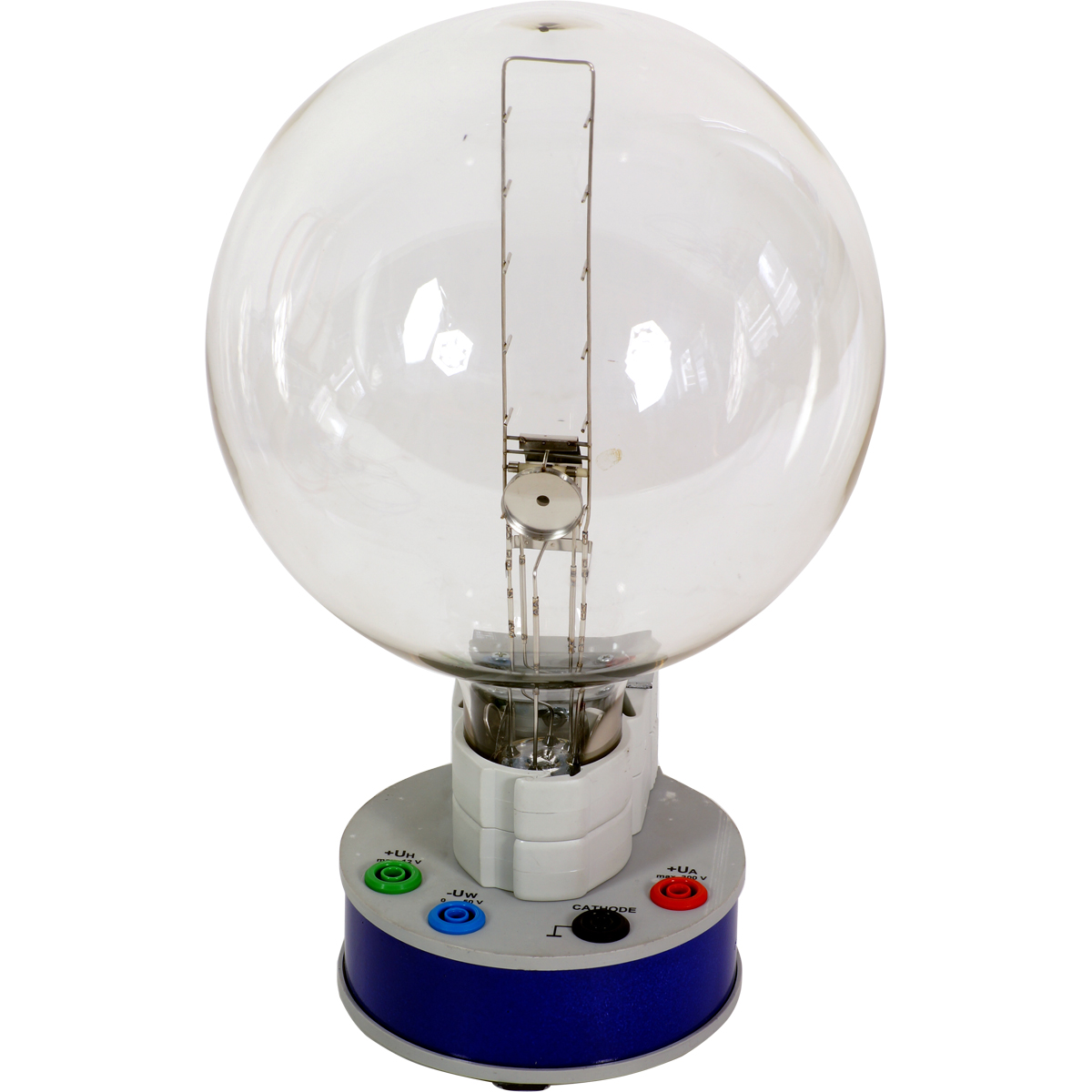

Le tube à faisceau fin est monté sur un socle avec des douilles de sécurité 4 mm codées par couleur. Pour protéger le tube, le socle intègre un circuit de protection qui coupe la tension lorsqu’elle dépasse la valeur de coupure indiquée sur le socle du tube. Ce circuit de protection empêche qu’une tension trop élevée n’endommage le chauffage et assure également une montée progressive de la tension lors de la mise sous tension de l’appareil.

Spécifications techniques :_..

Remplissage en gaz :	Néon
Pression du gaz :	1,3 x 10^-5 hPa
Tension de chauffage U_F:	5 – 7 V CC
Courant de chauffage I_F:	< 350 mA
Tension de Wehnelt :	0 – -50 V
Tension d'anode U_A:	200 – 300 V
Courant d'anode I_A:	< 3 mA
Diamètre de la trajectoire circulaire :	20 – 120 mm
Distance entre les repères de mesure :	env. 20 mm
Diamètre du bulbe :	env. 160 mm
Dimensions du support :	Ø : env. 103 mm; hauteur: 78 mm
Masse :	env. 820 g
