Tube à croix de Malte S

Description
Utilisé dans les expériences suivantes

Thèmes des expériences :_..

Les sujets suivants peuvent être discutés avec ce tube à vide poussé :
• Propagation rectiligne des rayons électroniques
• Effet électrostatique de la charge
• Déviation magnétique des rayons électroniques
• Introduction à l'optique électronique

Information sur le produit :_..

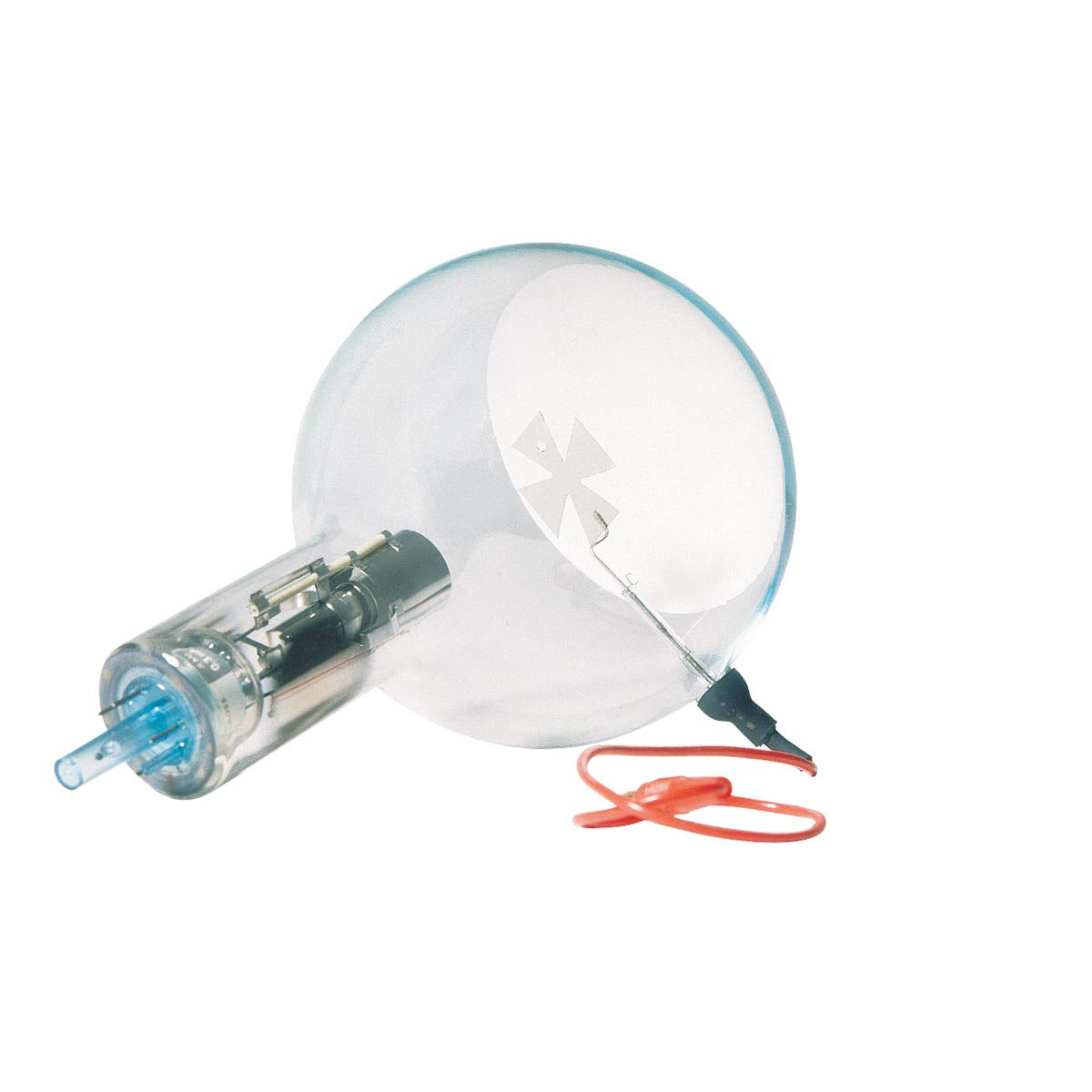

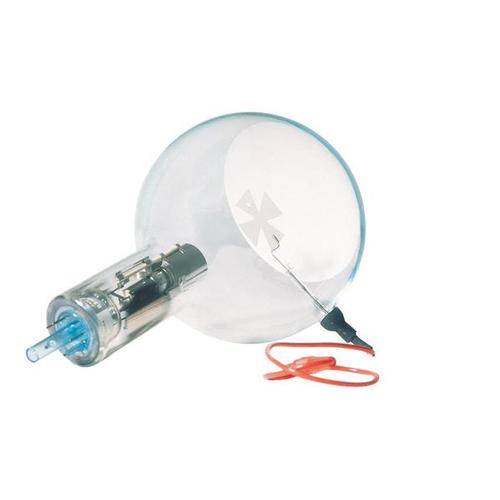

Le tube à croix de Malte est un tube à vide poussé avec canon électronique constitué d'une cathode en épingle en pur tungstène et d'une anode cylindrique. Le canon émet un faisceau divergent qui frappe l'écran fluorescent. Au milieu du tube se trouve une croix de Malte en aluminium. Dans le segment inférieur de la croix d'ombre se trouve un trou de 3 mm de diamètre qui permet de reconnaître l'orientation de l'ombre sous l'influence du champ magnétique.

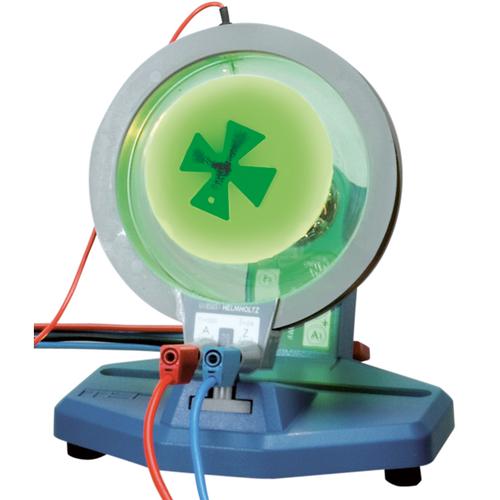

Le tube à croix de Malte permet de démontrer par la projection d'ombre de la croix de Malte sur un écran fluorescent la propagation rectiligne de rayons électroniques dans un espace exempt de champ. De plus, il permet d'observer la concentration de rayons par des champs magnétiques, proposant ainsi une introduction à l'optique électronique.

Spécifications techniques :_..

Tension de chauffage U_F:	max. 6,3 V CA/CC
Tension anodique U_A:	2000 V – 5000 V
Courant anodique I_A:	typ. 20 µA à U_A = 4500 V
Tension sur la croix :	2000 V – 5000 V
Courant sur la croix :	typ. 75 μA à U_A = 4500 V
Ampoule:	env. 130 mm Ø
Écran fluorescent :	85 mm Ø
Longueur totale:	env. 260 mm
