Système de rotation sur coussinet d'air (115 V, 50/60 Hz)

Description
Utilisé dans les expériences suivantes

Thèmes des expériences :_..

Le système de rotation sur coussinet d'air est un dispositif permettant d'étudier les mouvements de rotation sans friction sur les sujets suivants:_..

•	Mouvements de rotation uniformes et accélations constantes
•	Lois de Newton sur les mouvements de rotation
•	Moment d'inertie et moment de rotation
•	Détermination par l'expérience du moment d'inertie
•	Oscillations tournantes harmoniques _..

Le système est adapté à la fois pour les démonstrations illustratives et pour le développement des lois physiques de la cinématique et de la dynamique dans les exercices et stages étudiants à l'université.

Information sur le produit :_..
Une petite poulie tournante à graduation angulaire porte une barre transversale soutenant des masses. La poulie repose sur un coussinet d'air, l'axe de rotation est maintenu par un dispositif de centrage. Une poulie de renvoi et une poulie étagée transmettent le poids de la masse d'entraînement via un fil.

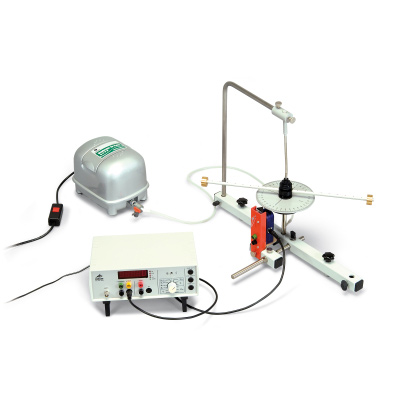

Les mouvements de rotation très lents peuvent être mesurés à la main avec un chronomètre. On peut aussi utiliser un compteur numérique qui est piloté par le dispositif de déclenchement fourni, puis arrêté par le signal d'un capteur optique pour mesure à distance (non fourni ici) au moment du passage à zéro.

Spécifications techniques :_..

Graduation angulaire :	0 – 360°
Division de la graduation :	1°
Longueur de la barre porte-poids :	env. 440 mm
Rayons des perforations :	30 – 210 mm
Pas des perforations :	20 mm
Rayons de la poulie à étages :	5 mm / 10 mm / 15 mm
Moment d'inertie de la poulie
tournante avec barre porte-poids :	env. 0,9 g m²
Moment d'inertie max. :	env. 7,1 g m²
Couple d'entraînement min. :	env. 0,05 ·10^-3N m
Couple d'entraînement max. :	env. 0,60 ·10^-3N m

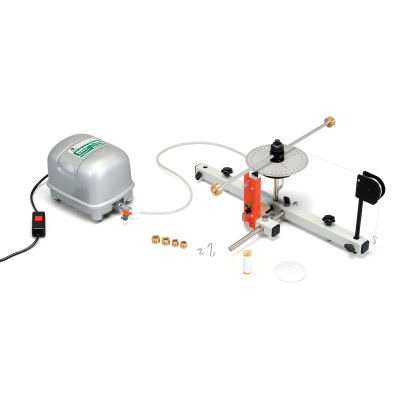

Contenu de la livraison :_..

1	unité de rotation
1	poulie tournante avec barre porte-masse
1	poulie étagée
1	dispositif de déclenchement
2	esses 1,00 g
1	esse 2,00 g
1	jeu de masses (2x 12,5 g, 2x 25g, 2x 50 g)
1	compresseur avec raccord secteur
1	tuyau en silicone avec sa connexion (non représenté)
1	poulie de renvoi
1	pied avec 3 vis de fixation et 2 vis de mise à niveau
1	pied avec 2 vis de fixation
1	barre de support, 250 mm
1	niveau à bulle
1	bobine de fil

Remarque :_..
Les expériences pour étudier les oscillations de torsion sans frottement et les mouvements rotatifs sans frottement avec un grand plateau tournant sont facilitées par le kit complémentaire pour le système de rotation à palier pneumatique (référence article : 1000783).

Réf. Article: 1000781 [U8405680-115]
