Pont de Wheatstone

Pont de Wheatstone

Description
Utilisé dans les expériences suivantes

Information sur le produit :_..

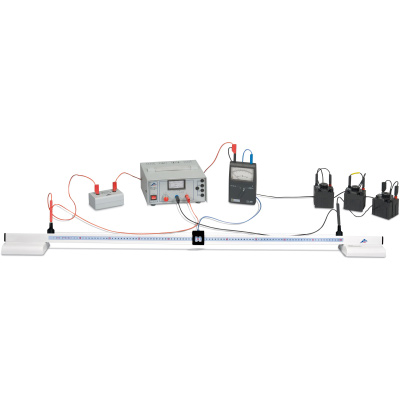

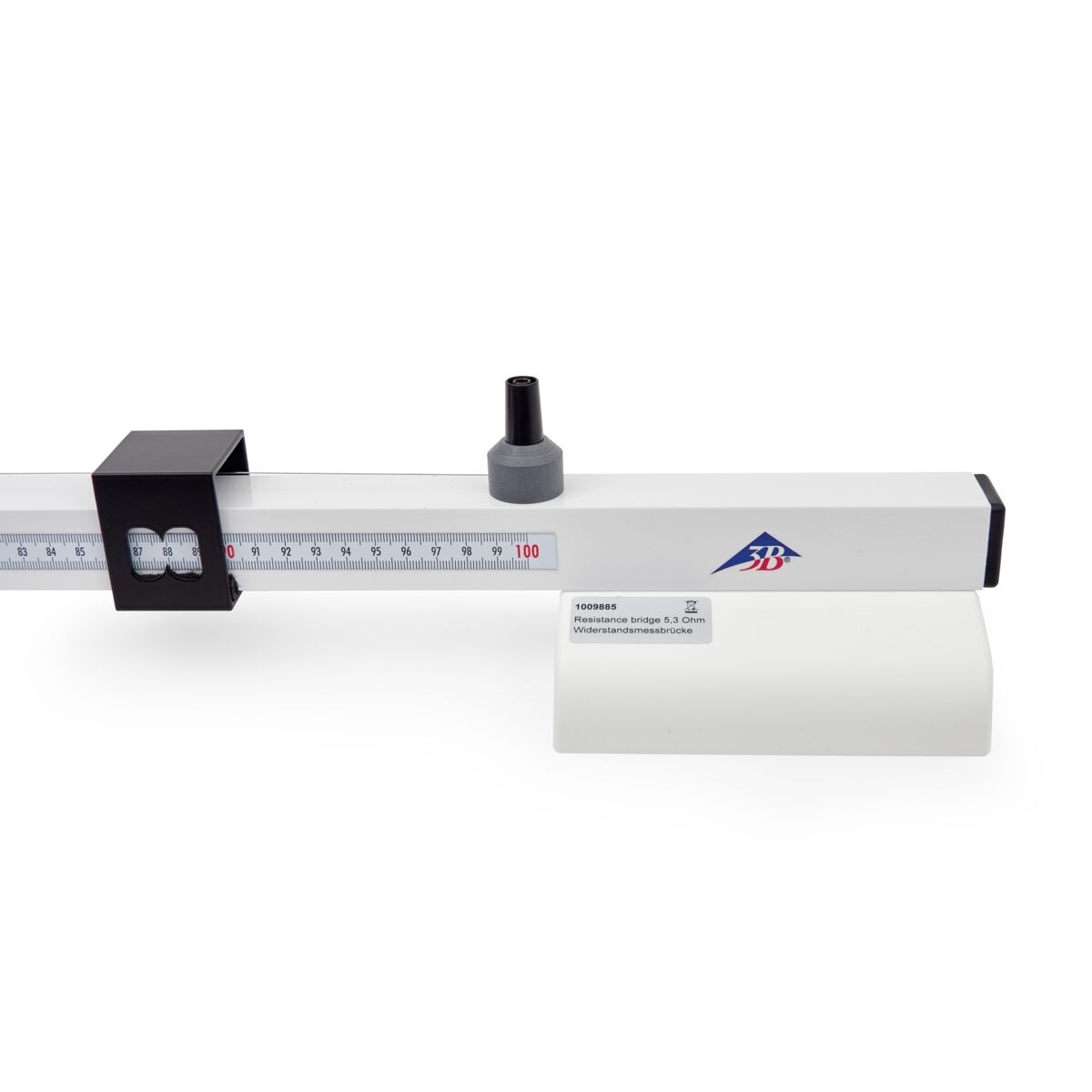

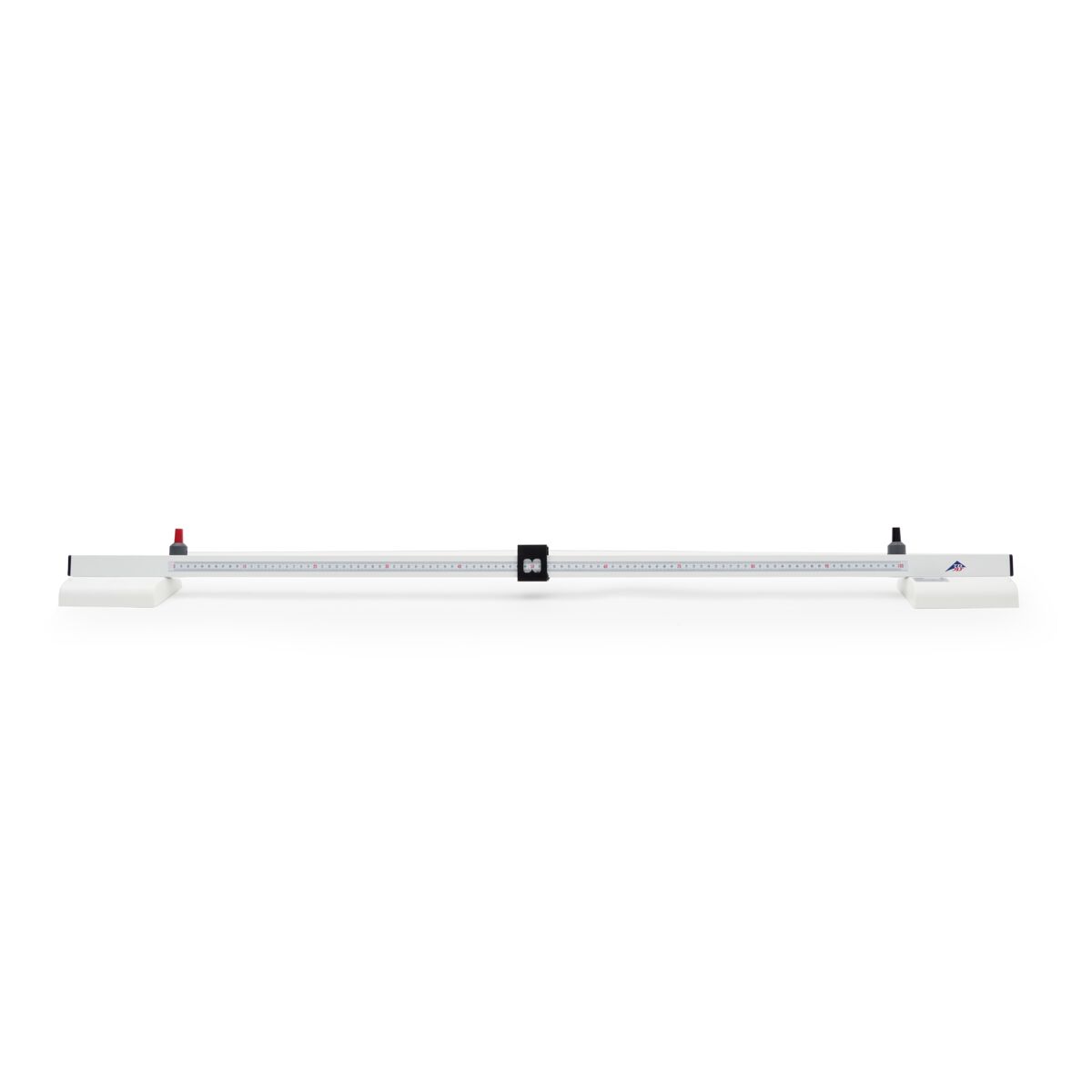

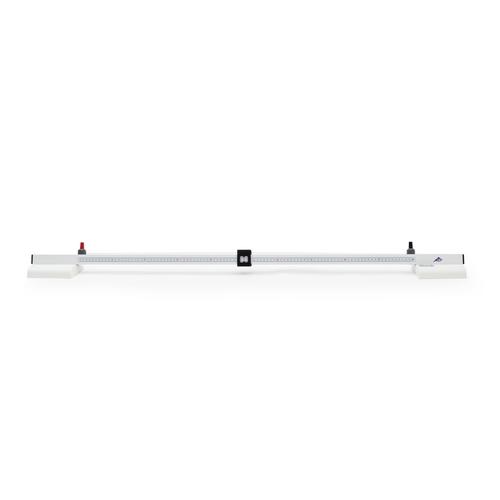

Pont permet de déterminer la résistance dans des circuits en pont ainsi que d'étudier la chute de tension le long d'un fil. Uniquement pour petites tensions. Un rail gradué sur deux socles avec un fil de résistance tendu entre deux douilles de raccord. Un contact frotteur définissant les résistances des deux sections de fil est placé sur le fil de résistance. Un pont de Wheatstone permet en outre de déterminer une résistance inconnue.

Spécifications techniques :_..

Dimensions :	env. 1300 mm x 100 mm x 90 mm
Rail :	env. 30 mm x 30 mm
Graduation :	0 – 1 000 mm
Graduation :	mm
Fil de résistance :	1 m, Ø 0,5 mm
Matériau :	NiCr
Résistance :	5,3 Ω
Connexion :	douilles de sécurité de 4 mm
Tension max. :	8 V
Courant max. :	1,5 A
