Platine d'expérimentation électricité - électronique

Platine d'expérimentation électricité - électronique, 1000573 [U11380-230], Ensembles d’expérimentation
Platine d'expérimentation électricité - électronique, 1000573 [U11380-230], Ensembles d’expérimentation
Platine d'expérimentation électricité - électronique, 1000573 [U11380-230], Ensembles d’expérimentation
Platine d'expérimentation électricité - électronique, 1000573 [U11380-230], Ensembles d’expérimentation
Platine d'expérimentation électricité - électronique, 1000573 [U11380-230], Ensembles d’expérimentation
328,00 €
In Stock
Disponible de stock
Included In Bundle
Vue d'ensemble de toutes les expériences dans lesquelles le produit est utilize

Sujets d’expérimentation : ..
• Loi d'Ohm
• Branchement de résistances en parallèle
• Branchement en série de résistances
• Résistance inconnue
• Potentiomètre
• Pont diviseur de tension non chargé
• Pont diviseur de tension chargé

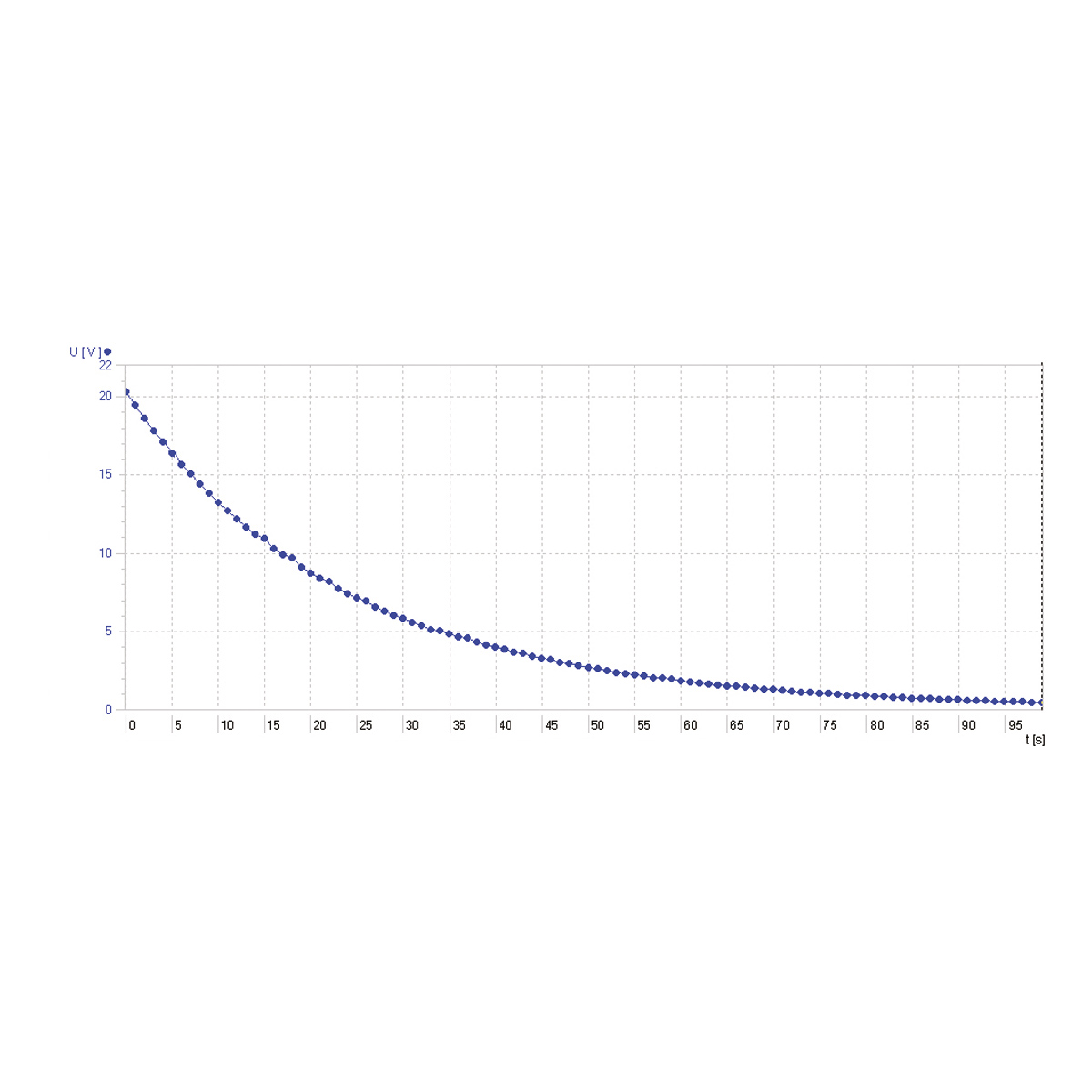

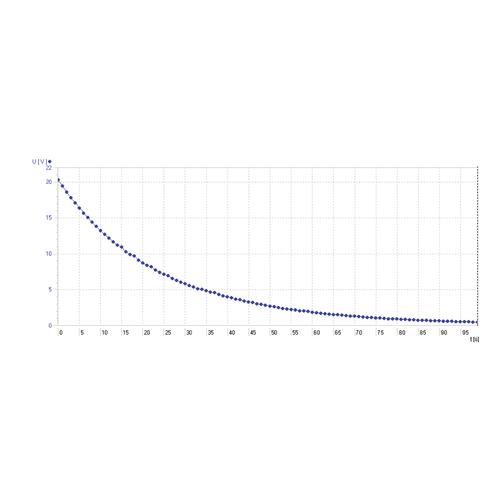

• Décharge d'un condensateur.
• Redresseur en pont
• Redresseur mono alternance
• Courbe caractéristique d'une ampoule électrique
• Courbe caractéristique d'une LED
• Courbe caractéristique d'une diode au silicium
• Courbe caractéristique d'une diode Zener
• Circuit oscillant LC en parallèle
• Circuit oscillant LC en série
• Circuit oscillant RLC en série

Information sur le produit : ..
Platine d’expérimentation équipée des circuits de base électriques et électroniques : connaissance des composants, loi d’Ohm et de Kirchhoff, circuits résistifs (rhéostat et potentiomètre), circuit inverseur, courbe de charge et de décharge d’un condensateur, inductance dans le circuit à courant continu et dans le circuit à courant alternatif. Circuits à semi-conducteurs simples pour la détermination des courbes caractéristiques des diodes ; circuits redresseurs, facteur de filtrage. Les différents composants sont connectés par le biais de douilles de 2 mm avec des shunts et des câbles d'expérimentation. Six jonctions de 2 et 4 mm équipées de douilles de sécurité sont disponibles pour le branchement de câbles d'expérimentation de 4 mm.

Transformateur de sécurité selon la norme EN 61558-2-6.
L'isolation de sécurité entre l'alimentation électrique et les circuits de sortie.

Spécifications techniques : ..
Dimensions : 233 mm x 160 mm

Contenu de la livraison : ..
10 câbles (5 rouges et 5 bleus) avec connecteurs de 2 mm, 20 cm long
10 shunts
1 alimentation enfichable de 8 V CA / 500 mA

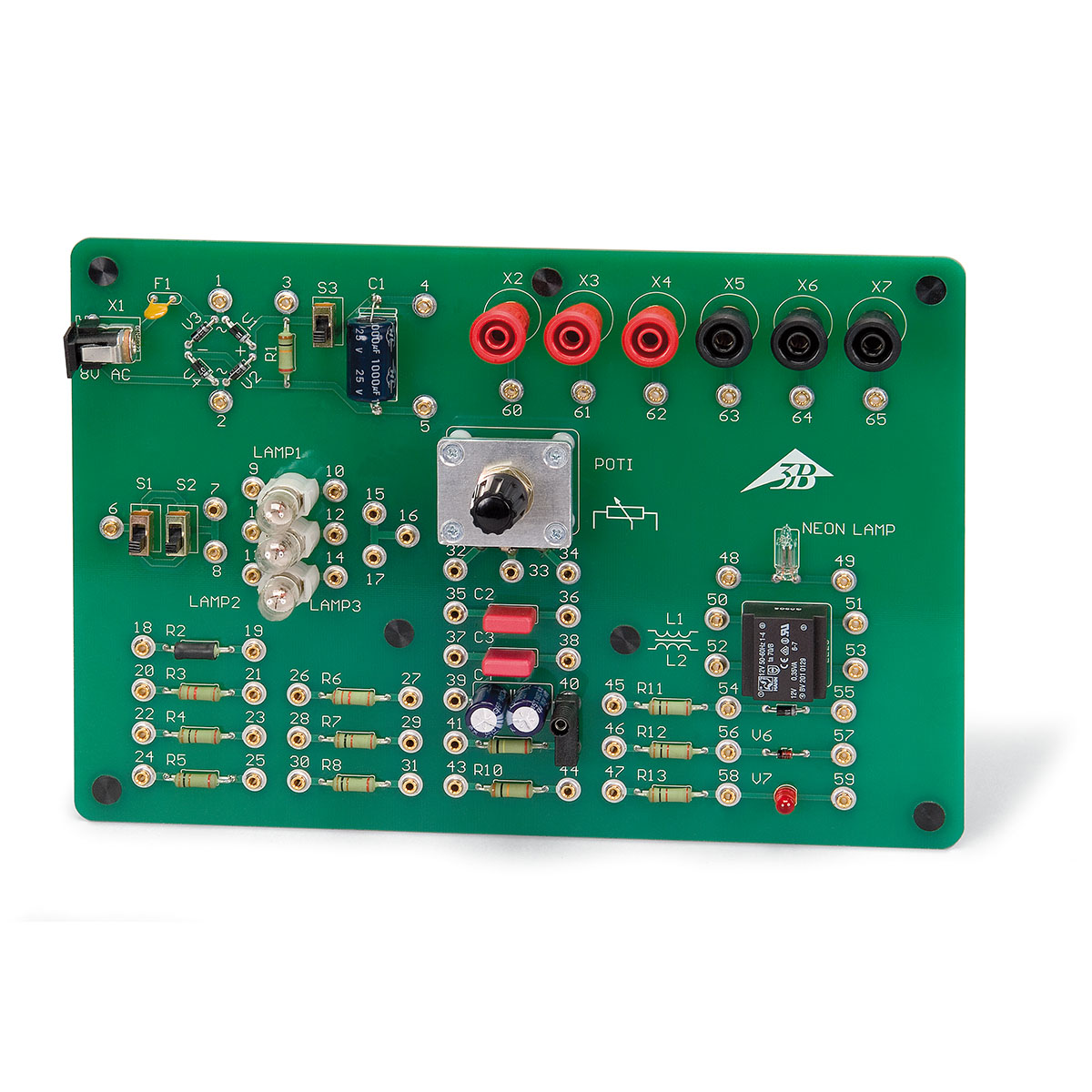

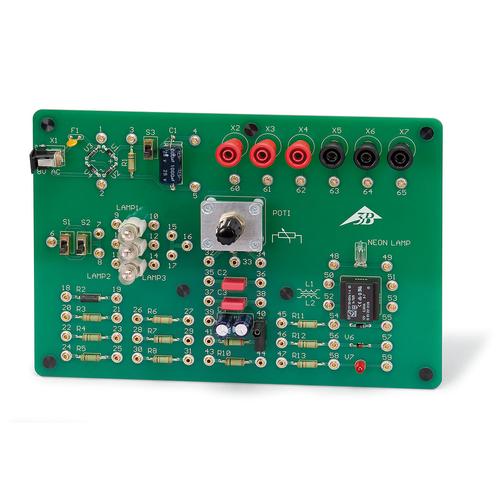

1 platine d'expérimentation électrique avec les composants électroniques suivants :
13 résistances, 0,5 W dans la plage de 100 Ω à 100 kΩ
1 potentiomètre 1 kΩ
3 ampoules 12 V
2 interrupteurs à coulisse
5 condensateurs (2x 2,2 µF, 1x 100 µF (bipolaire), 1x 1000 µF),
5 diodes de redressement 1 A,
1 diode Zener,
1 diode électroluminescente rouge
1 lampe au néon
1 transformateur 12 V

Réf. Article: 1000573 [U11380-230]
Masse 0.64 kg
Brand 3B Scientific

Documentation

PDF Manuel d'utilisation_1000573
PDF Product Manual_all languages_1000573
