Plaque de Chladni circulaire

Plaque de Chladni circulaire, 1000705 [U56005], Oscillations
Plaque de Chladni circulaire, 1000705 [U56005], Oscillations
Plaque de Chladni circulaire, 1000705 [U56005], Oscillations
Plaque de Chladni circulaire, 1000705 [U56005], Oscillations
Plaque de Chladni circulaire, 1000705 [U56005], Oscillations
Plaque de Chladni circulaire, 1000705 [U56005], Oscillations
Plaque de Chladni circulaire, 1000705 [U56005], Oscillations
38,90 €
In Stock
Disponible de stock
Included In Bundle
Vue d'ensemble de toutes les expériences dans lesquelles le produit est utilize
Exemples d'application :
La plaque de Chladni permet de mettre clairement en évidence et d'étudier les phénomènes fondamentaux des oscillations mécaniques :
• Les figures de Chladni rendent directement visibles les modes de vibration et les lignes nodales d'une plaque.
• Les ondes stationnaires et les motifs de vibration caractéristiques peuvent être clairement mis en évidence et étudiés.

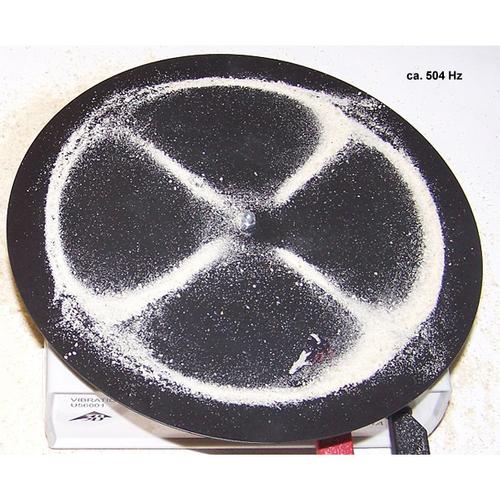

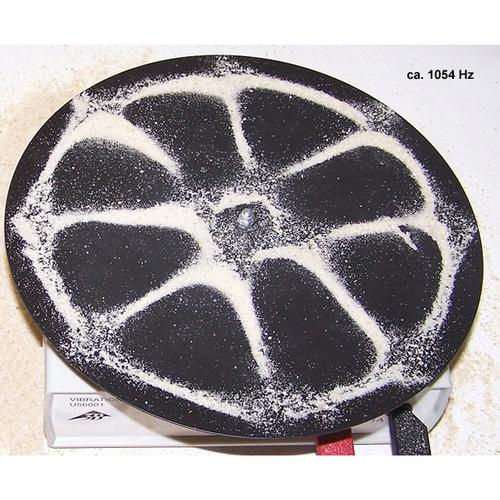

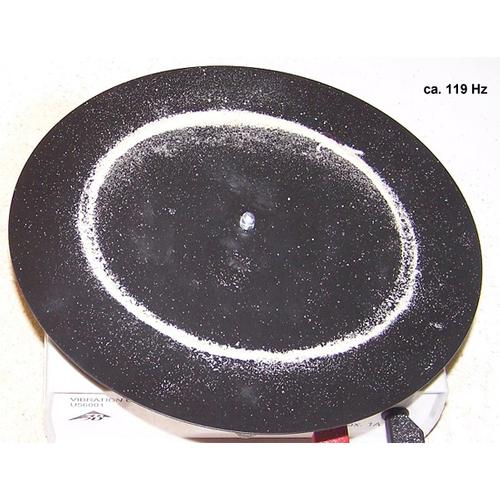

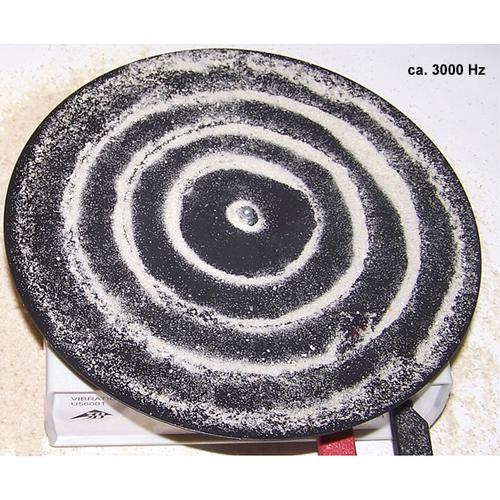

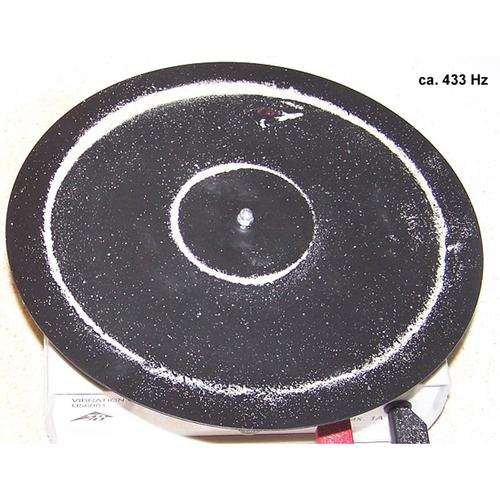

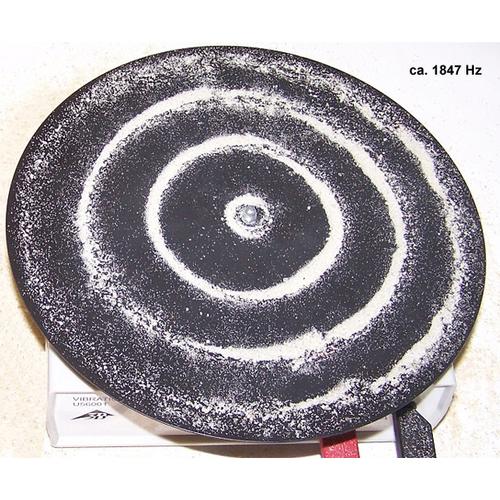

• Un motif caractéristique se forme lorsque la plaque est excitée à l'une de ses fréquences propres
⇒ fréquence de résonance
• La forme et les dimensions de la plaque, p.ex. circulaire ou carrée, influencent les motifs de vibration et les fréquences propres.
• L'expérience convient aussi bien à la démonstration des oscillations mécaniques dans l'enseignement scolaire qu'à l'étude des modes de vibration lors de travaux pratiques universitaires.

Information sur le produit :

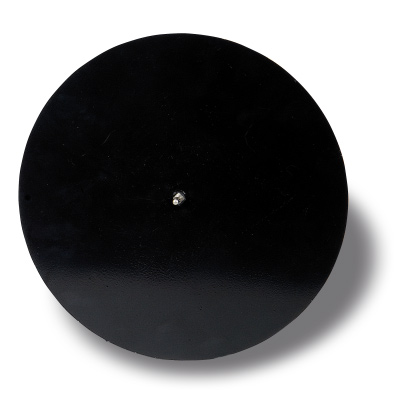

Cette plaque de Chladni est une plaque métallique laquée en noir, équipée en son centre d’une fiche 4 mm permettant de fixer la plaque sur le générateur de vibrations (réf. : 1000701). Pour produire des figures de Chladni, du sable fin et sec est répandu sur la plaque, puis la plaque est mise en vibration à l’aide du générateur de vibrations. En faisant varier la fréquence d’oscillation, il est possible de déterminer les fréquences de résonance auxquelles les motifs de vibration sont les plus marqués. Il est ainsi possible de déterminer les fréquences propres de la plaque métallique.

Spécifications techniques :
Dimensions : 240 mm Ø
Épaisseur de la plaque : env. 1,1 mm Ø

Remarque :
• Pour l'approfondissement de l'analyse des motifs de vibration et des fréquences propres, la plaque de Chladni carrée  (réf. : 1000706) est également recommandée.
• Le sable fin utilisé pour visualiser les figures de Chladni n'est pas compris dans la livraison.

Réf. Article: 1000705 [U56005]
Masse 0.38 kg
Dimensions 34 x 28.2 x 7.1 cm
Brand 3B Scientific

Documentation

PDF Manuel d'utilisation_1000705
PDF Product Manual_all languages_1000705
