Pendule de torsion de Pohl

Description
Utilisé dans les expériences suivantes

Applications et expériences:_..

Le pendule de torsion est utilisé pour étudier les oscillations libres, forcées et chaotiques avec différents niveaux d’amortissement. Les élèves et étudiants étudient notamment les thèmes suivants:

•	oscillations de torsion libres avec différents amortissements (oscillation avec faible amortissement, fort amortissement et amortissement critique)

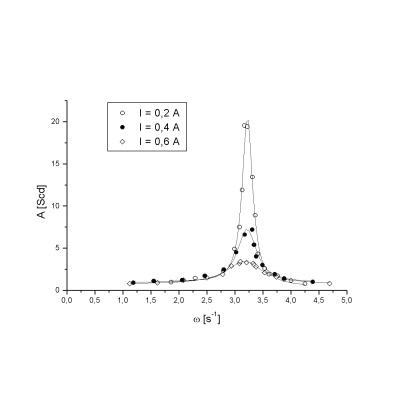

•	oscillations forcées et leurs courbes de résonance avec différents amortissements
•	déphasage entre l’excitateur et le résonateur en condition de résonance
•	oscillations de torsion chaotiques
•	détermination statique de la constante de torsion D
•	détermination dynamique du moment d'inertie J

Information sur le produit:_..

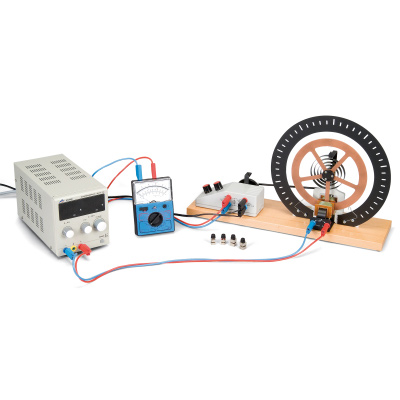

Le pendule de torsion de Pohl se compose d’un système oscillant monté sur une plaque de base en bois et d’un moteur électrique. Le système oscillant se compose d’une roue en cuivre sur roulements à billes, reliée au support du moteur d'excitation par un ressort hélicoïdal qui fournit le couple de rappel.
Le moteur à courant continu avec vitesse de rotation réglable grossièrement et finement est utilisé pour l’excitation du pendule de torsion. Au moyen d’un excentrique avec bielle, il étire et comprime périodiquement le ressort hélicoïdal, mettant ainsi la roue en cuivre en oscillation. Un frein à courants de Foucault électromagnétique est utilisé pour l’amortissement. Un anneau gradué avec des fentes et une échelle avec division d’échelle de 2 mm entoure le système oscillant. Des aiguilles se trouvent sur l’excitateur et le résonateur.

Spécifications techniques :_..

Fréquence propre :	env. 0,5 Hz
Fréquence d’excitation :	0 – 1,3 Hz (réglable en continu)
Moteur :	max. 24 V CC ou CA; 0,7 A
Frein à courants de Foucault :	0 – 20 V CC; max. 2 A
Connexions :	douilles de sécurité 4 mm
Dimensions :	env. 400 mm x 140 mm x 270 mm
Masse :	env. 4 kg

Contenu de la livraison:_..

1	Pendule de torsion
2	Masses additionnelles 10 g
2	Masses additionnelles 20 g
