Générateur de vibrations

Description
Utilisé dans les expériences suivantes

Applications et expériences :_..

Le générateur de vibrations est conçu pour générer des ondes mécaniques afin de démontrer et d’étudier les oscillations et les phénomènes de résonance dans l’enseignement scolaire ainsi que dans les travaux pratiques universitaires.

Les expériences et applications suivantes peuvent être réalisées avec ce générateur :_..
•	Expérience : Ondes mécaniques ( réf. : 8000565 et 8000564)
•	Expérience : Figures de Chladni ( réf. : 8001123 et 8001124)
•	Fil de résonance circulaire ( réf. : 1000707)

Information sur le produit :_..

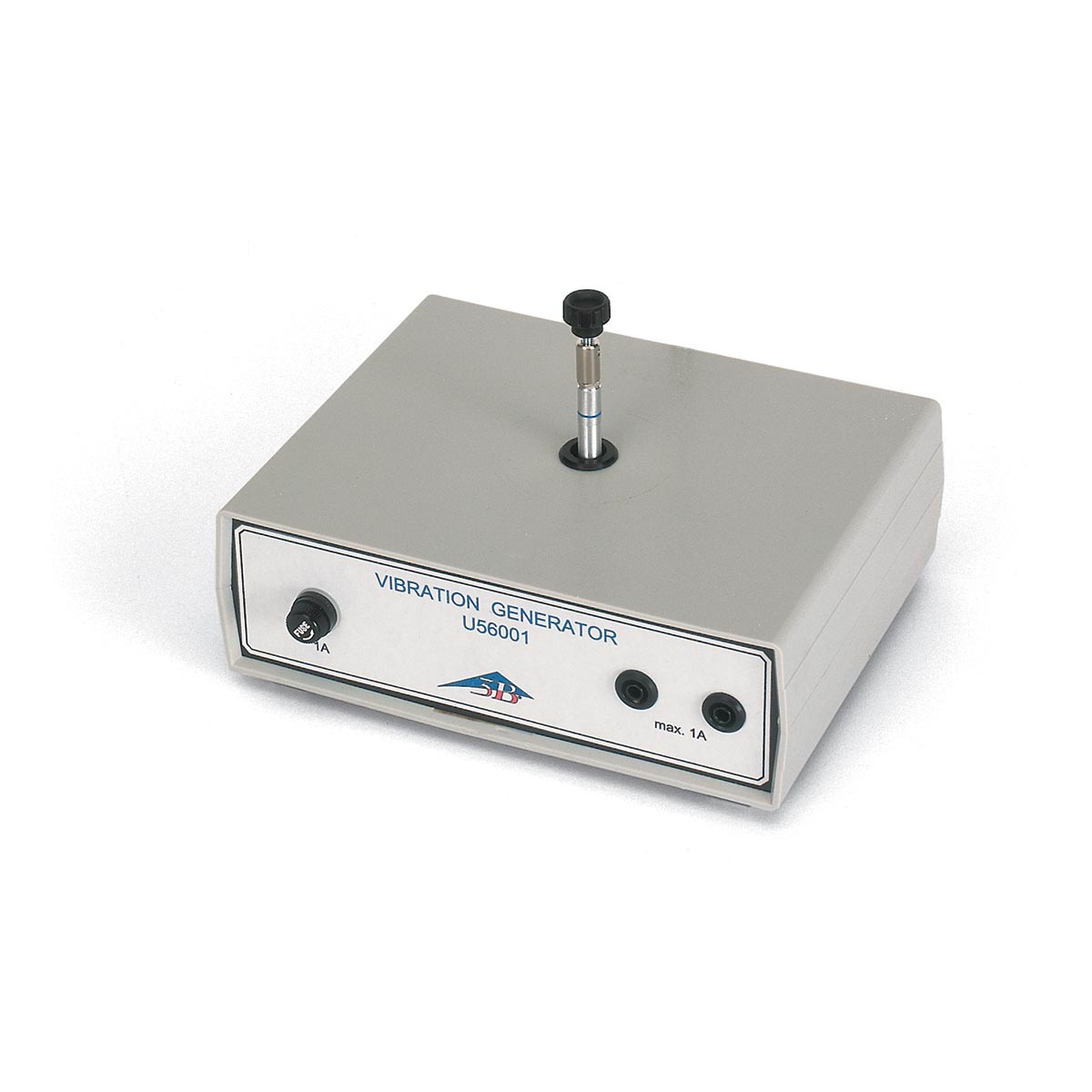

Le générateur de vibrations se compose d’un haut-parleur logé dans un boîtier en plastique robuste. Le haut-parleur est équipé d’une broche de fixation dotée d’une douille 4 mm permettant la transmission des vibrations à une large gamme de montages expérimentaux. Sur la face arrière de l’appareil se trouve un support pour tiges de statif (jusqu’à 8 mm de Ø) permettant de démontrer des ondes stationnaires à l’aide d’un ressort hélicoïdal.
Le générateur est équipé d’une protection contre les surcharges garantissant un fonctionnement fiable dans le cadre de l’enseignement scolaire et des travaux pratiques universitaires.

Accessoires :_..

Le générateur de vibrations peut être équipé de ressorts hélicoïdaux, de plaques de Chladni, de cordes élastiques, de fils de résonance circulaires et d’autres accessoires pour une large gamme d’expériences portant sur les oscillations, les ondes stationnaires et les phénomènes de résonance. Les accessoires montés peuvent être mis en vibration et utilisés aussi bien pour des démonstrations qualitatives que pour des études quantitatives dans le cadre de l’enseignement scolaire et des travaux pratiques universitaires. Ces accessoires sont disponibles séparément auprès de 3B Scientific (voir les « produits recommandés » sur cette page).

Nécessaire au fonctionnement :_..

Pour générer les oscillations, un générateur de fonctions avec sortie de puissance est nécessaire (p. ex. le générateur de fonctions FG 100 ; voir « Nécessaire » sur cette page).

Spécifications techniques :_..

Connexion :	via des douilles de sécurité 4 mm
Impédance :	8 Ω
Courant de fonctionnement minimal :	10 mA
Protection contre les surcharges :	Fusible de 1 A
Plage de fréquences :	De 0 à 20 kHz
Amplitude maximale :	5 mm
Dimensions :	env. 200 mm x 160 mm x 70 mm
Masse :	env. 1,4 kg
