Expérience: Tension superficielle (115 V, 50/60 Hz)

Description
Composants

L’expérience de la tension superficielle permet d’étudier la force d’arrachement et la tension superficielle des liquides, ainsi que la force de flottabilité et l’énergie libre de la surface.

À cette fin, la force agissant sur un anneau d’aluminium muni d’une arête coupante est déterminée lorsque l’anneau se déplace uniformément dans le liquide et lorsque l’anneau est retiré du liquide.

La position de l’anneau et la force agissant sur l’anneau sont mesurées simultanément. Cette opération est réalisée grâce au système de positionnement télécommandé PS400 (1023791) et à un capteur de force (1021676). Les données numériques sont automatiquement traitées et visualisées dans le logiciel Coach7, de sorte que les changements de force sont affichés graphiquement lorsque l’anneau est retiré du liquide.

Les distances entre les différents « plateaux de force » peuvent ensuite être utilisées pour déterminer la force d’arrachement / la tension superficielle et la force de flottabilité.

Avantages de l’utilisation du système de positionnement télécommandé PS400 (1023791) :
Avec le système de positionnement, l’anneau est tiré à une vitesse lente et constante, ce qui est essentiel pour la détermination des forces d’arrachement. Cela garantit en outre la reproductibilité de la mesure.

Avantage de l’expérimentation assistée par ordinateur :
Outre l’avantage de la visualisation instantanée de la mesure, cette dernière est également très rapide (< 1 min). Il est donc facile et rapide de faire varier les conditions d’essai (par ex. en changeant de liquide ou d’additif).

Liquides utilisés :
L’expérience peut être réalisée très facilement avec de l’eau comme milieu liquide. Cependant, on peut également ajouter des additifs à l’eau (par exemple du liquide vaisselle) afin d’analyser l’effet sur la tension superficielle. L’utilisation de liquides dont la viscosité est supérieure ou inférieure à celle de l’eau est également possible. Dans ce cas, il convient toutefois de respecter les consignes de sécurité locales (fiche de données de sécurité).

Variantes du traitement numérique des données :

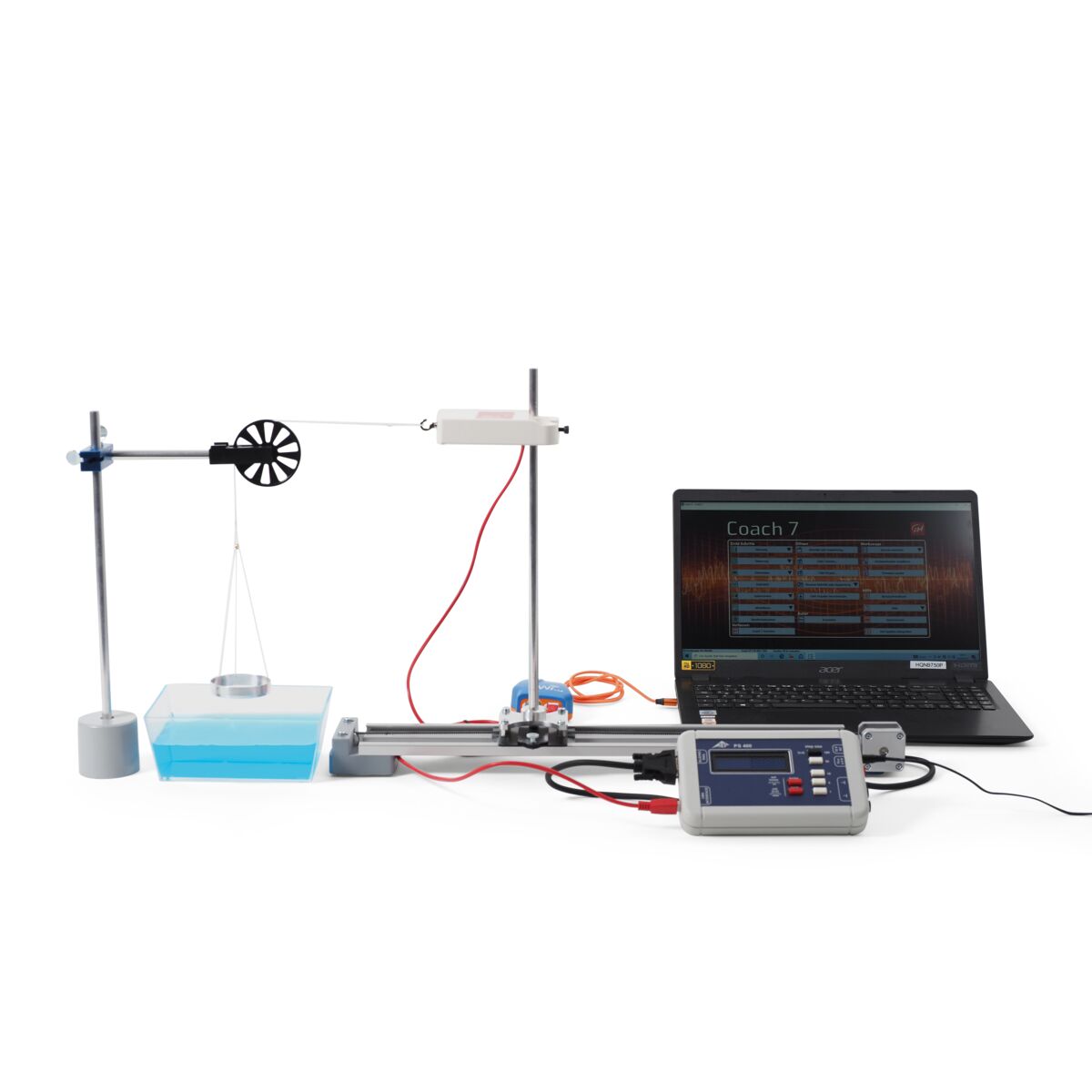

Variante 1 : (PC/tablette)
2 x	1021514	Câble de capteur
1 x	1022284	WiLab
1 x	Licence de logiciel Coach7
Ou

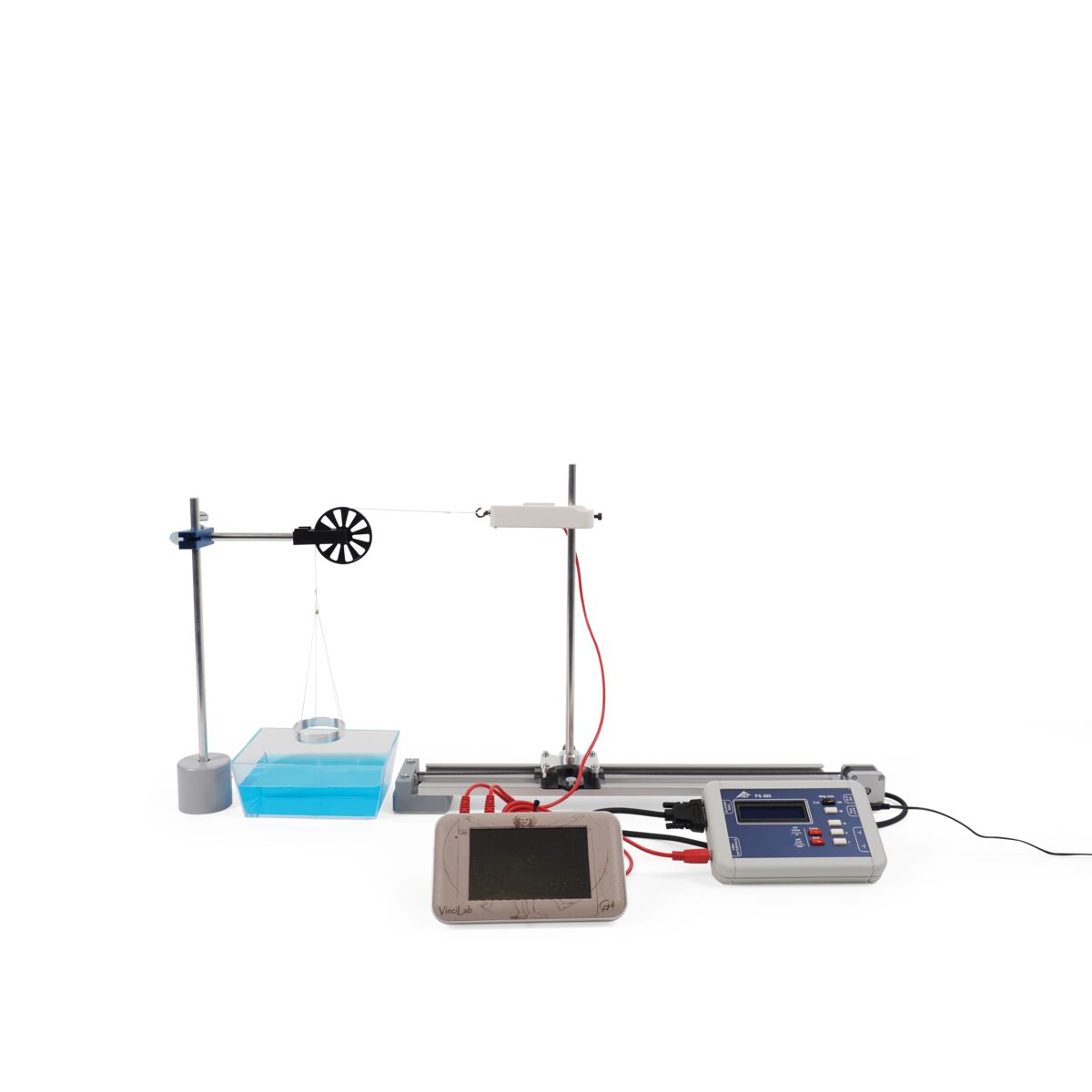

Variante 2 : (Enregistreur de données VinciLab)
2 x	1021514	Câble de capteur
1 x	1021477	VinciLab
1 x	Licence de logiciel Coach7

Note :
Alternativement, la position du chariot du système de positionnement peut être lue à l’aide de la tension de sortie V_Out. Les systèmes de surveillance ou les logiciels d’autres fournisseurs peuvent ainsi acquérir les informations de position en utilisant un capteur de tension approprié.

Lien vers la description de l'expérience (vidéo) :

Réf. Article: 8001187 [UE1080500-115]

Brand

3B Scientific
