Expérience :
Pont diviseur de tension
(115 V, 50/60 Hz)

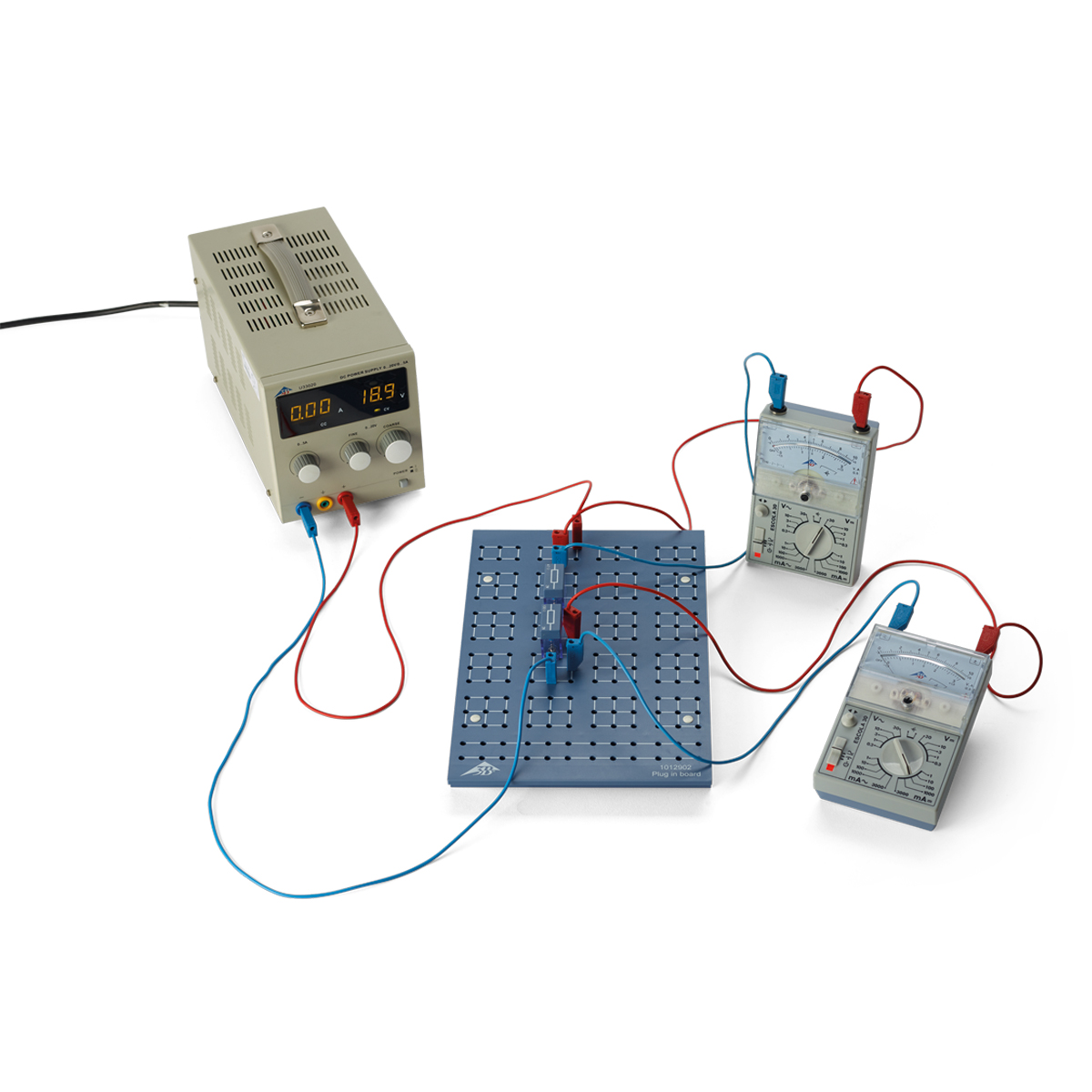

Objectif: Mesures de tension et de courant d’un pont diviseur de tension chargé et non chargé
Un diviseur de tension est composé dans le plus simple des cas de deux résistances connectées en série qui divisent la tension principale en deux tensions partielles. On dit qu’un pont diviseur de tension est chargé lorsqu’on est en présence d’une résistance supplémentaire en dérivation sur l’une des deux résistances, qui représente la charge fixe. Comme pour tous les montages en série et en parallèle, les valeurs du courant partiel et de la tension partielle en sortie sont calculées d’après les lois de Kirchhoff. Dans le cas d’un pont diviseur de tension non chargé (à vide), la tension partielle est fonction de la valeur de la résistance et varie entre zéro et la tension principale. Une différence notable existe dans le cas d’un pont diviseur chargé comportant de très petites résistances de charge : dans ce cas, la tension partielle aura des valeurs très faibles, indépendamment de la valeur de la résistance de charge.
