Expérience :

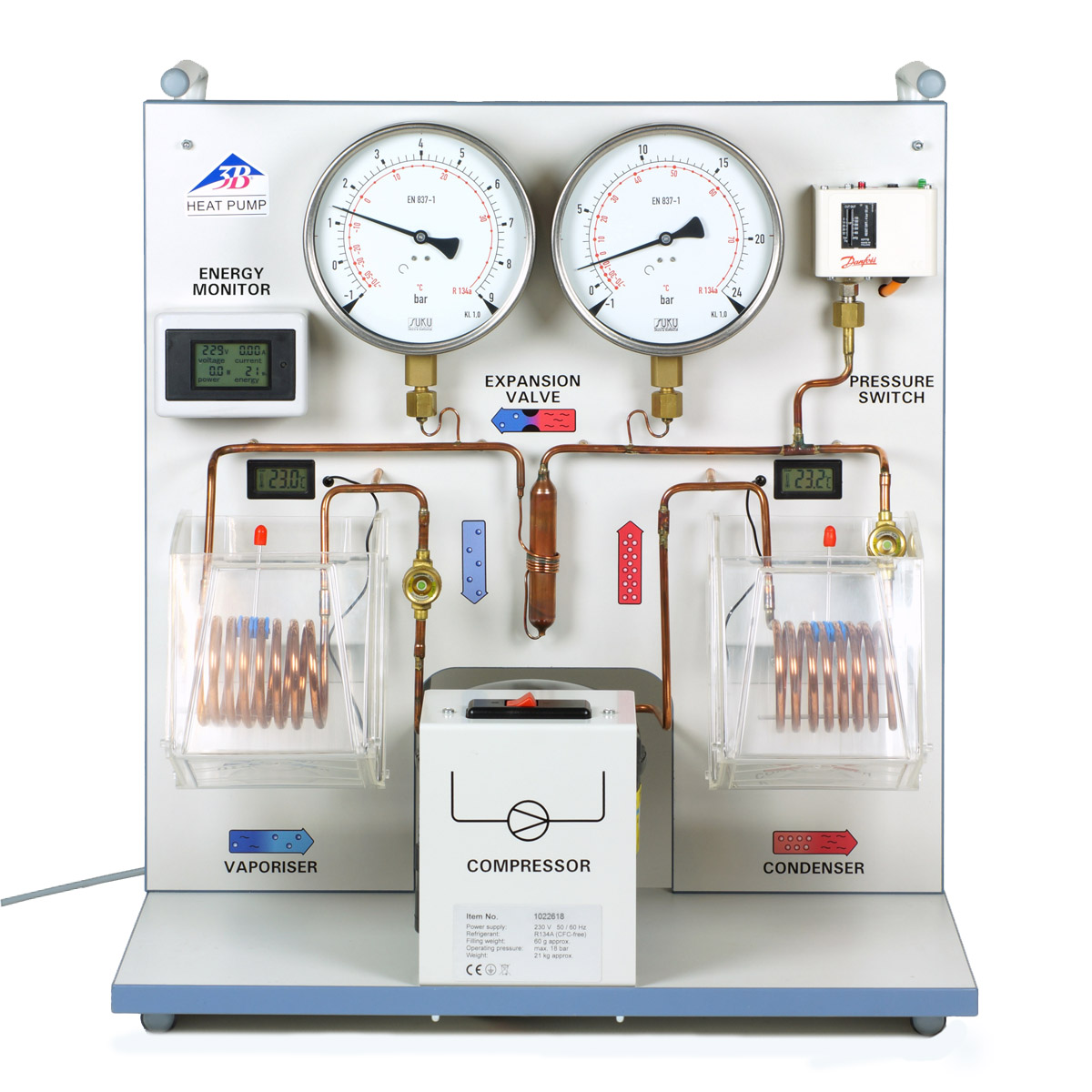

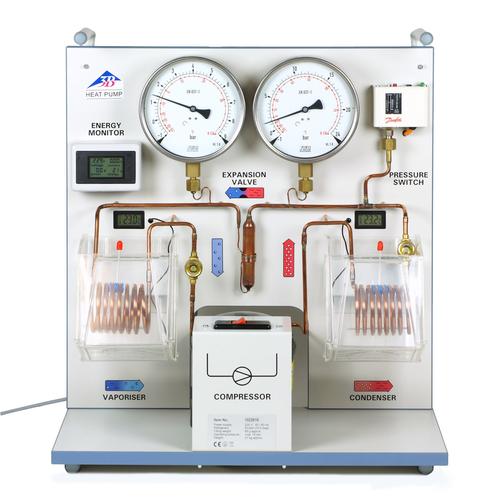

Pompe a chaleur (PAC), Equipment de base
(115 V, 50/60 Hz)

Demande de prix

Poser une question

Description
Composants

Objectif: Enregistrement et analyse du diagramme Pression-Enthalpie d’une pompe à chaleur à compression

Une pompe à chaleur à compression électrique est composée d’un compresseur avec un moteur d’entraînement, d’un condenseur, d’une vanne de détente et d’un évaporateur. Son principe de fonctionnement repose sur un cycle fermé avec changements de phases qui est traversé par un fluide caloporteur circulant dans la pompe et qui peut être décomposé en quatre étapes : la compression, la condensation (liquéfaction), la détente (dépressurisation) et l’évaporation. Le coefficient de performance théorique du cycle thermodynamique idéalisé peut être calculé à partir des enthalpies spécifiques h₁, h₂ et h₃ lues sur un diagramme de Mollier. Une fois que les enthalpies h₂ et h₃ du cycle thermodynamique idéalisé et que la quantité de chaleur ΔQ₂ envoyée par intervalle de temps Δt au réservoir d’eau chaude ont été déterminées, on peut évaluer le débit massique du fluide.

Equipements complémentaires recommandés: Supplément UE2060300S.

Licence Coach 7 et ordinateur requis !

Réf. Article: 8000598 [UE2060300-115]
