Appareil de mesure de champ électrique

1 717,00 €

Disponible de stock

Vue d'ensemble de toutes les expériences dans lesquelles le produit est utilize

Poser une question

Description
Utilisé dans les expériences suivantes

Applications et expériences :_..

•	Expériences introductives sur le principe de fonctionnement de l’appareil
•	Expériences sur l’électrostatique
•	Mesure de l’intensité du champ électrique de champs statiques
•	Expériences sur les condensateurs
•	Mesures du potentiel avec un électromètre

Information sur le produit :_..

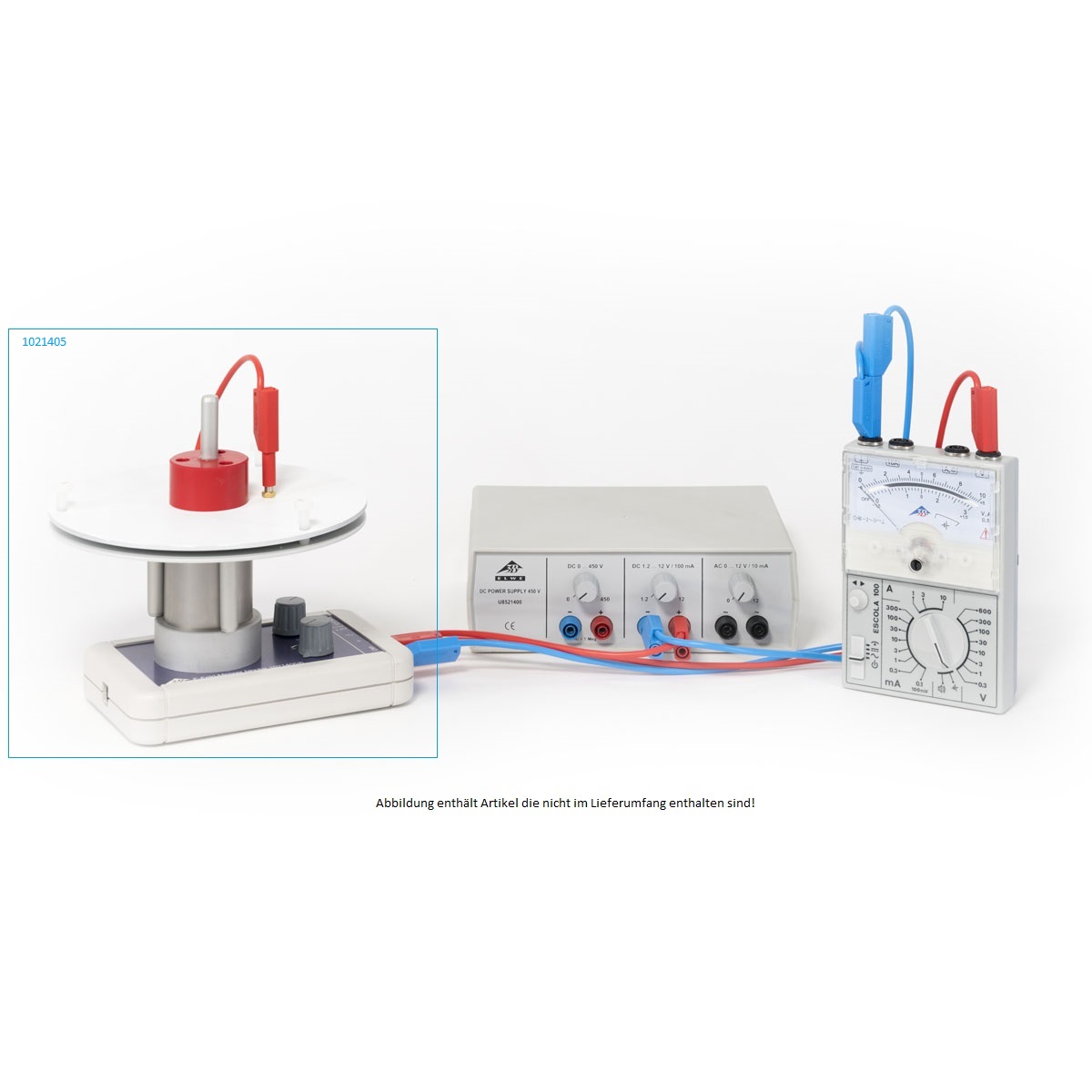

Cet instrument de mesure est utilisé pour la mesure statique des intensités du champ électrique ou des tensions. En particulier lorsqu’il est utilisé avec le condensateur à plaques, l’appareil peut être utilisé comme voltmètre électrostatique.
Son composant principal est le moulin à champ : une roue hacheuse modulatrice de même forme en étoile, raccordée à la masse, est montée à faible distance devant une électrode de mesure en étoile. Le champ électrique provoque une induction électrostatique des charges, qui génèrent un courant alternatif proportionnel à l’intensité de champ. Ce courant alternatif est converti via un redresseur synchrone et un filtre passe-bas en une tension continue bipolaire, sans que de l’énergie soit extraite du champ électrique en moyenne temporelle.
L’appareil dispose d’une protection contre les surtensions. Un voltmètre à courant continu standard peut être utilisé pour l’affichage des valeurs mesurées. La prise FireWire intégrée permet la connexion de l’enregistreur de données / interfaces VinciLab 2 (réf. : 1021477) ou WiLab (réf. : 1022284).

Spécifications techniques :_..

Appareil de mesure	Tension de sortie max. :	±6 V
de champ électrique :	Plages de mesure :	Tension de sortie de 1 V
		(correspond à : 1 kV/m, 10 kV/m, 100 kV/m, 1000 kV/m)
	Dimensions :	env. 175 mm x 105 mm x 115 mm
	Masse :	env. 0,7 kg
Plaque de mesure	Surface de la plaque :	250 cm²
de condensateur :	Écartement des plaques :	0 – 15 mm

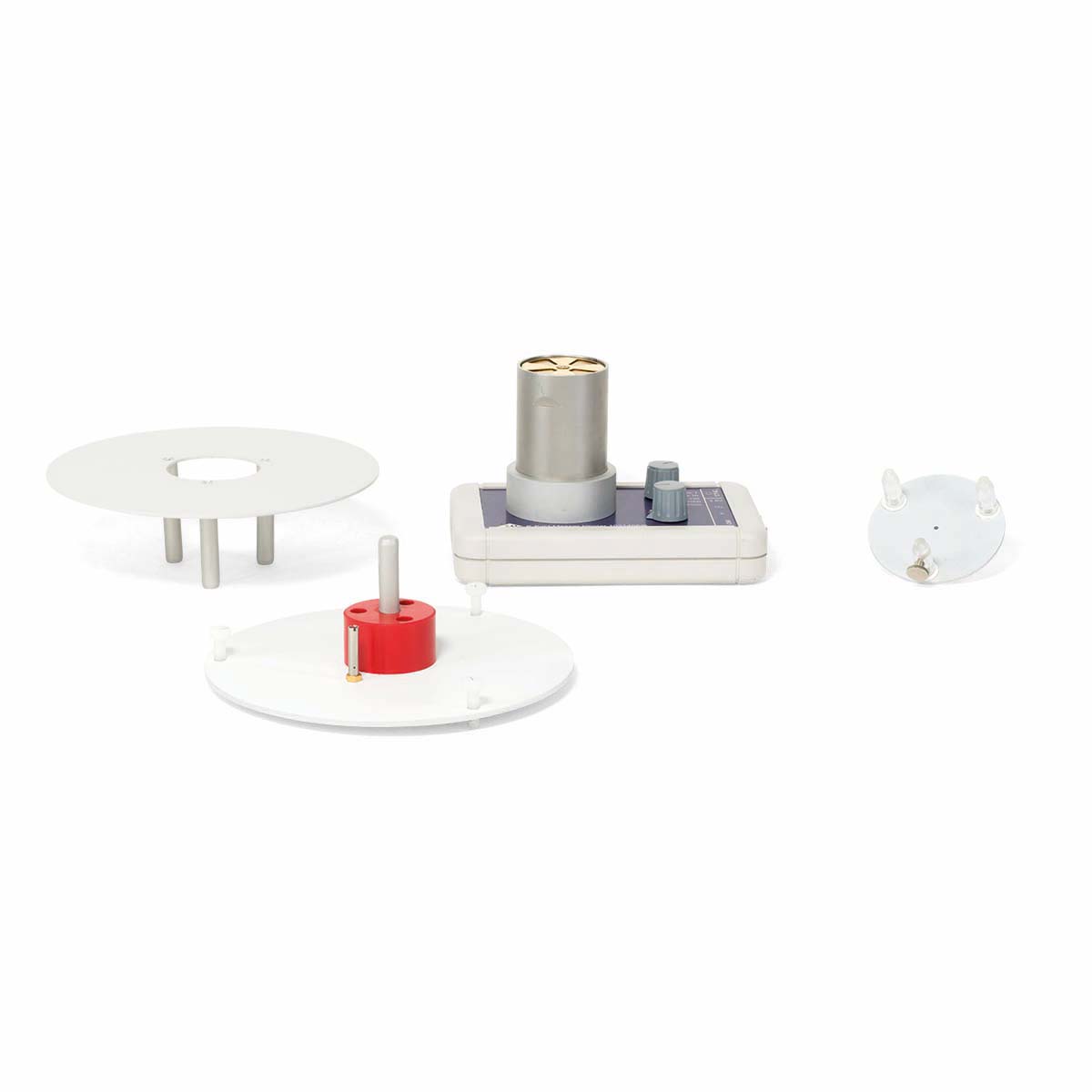

Contenu de la livraison :_..

1	Appareil de mesure de champ électrique
1	Plaque de mesure de tension, plage de mesure 1×
1	Plaque de mesure de condensateur
1	Plaque de base du condensateur
1	Alimentation enfichable 12 V CA, 700 mA
