Appareil de chute libre

Description
Utilisé dans les expériences suivantes

Application :_..

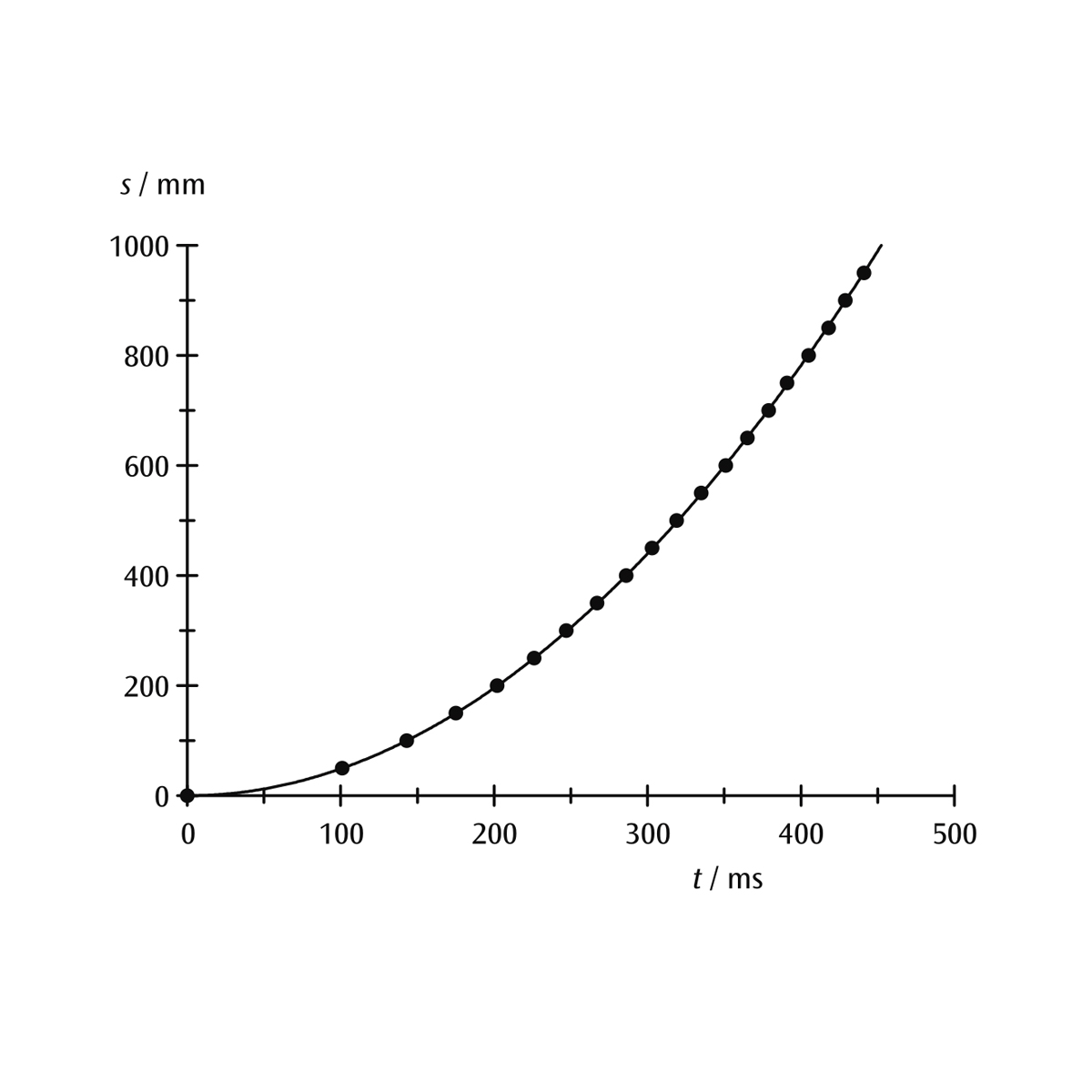

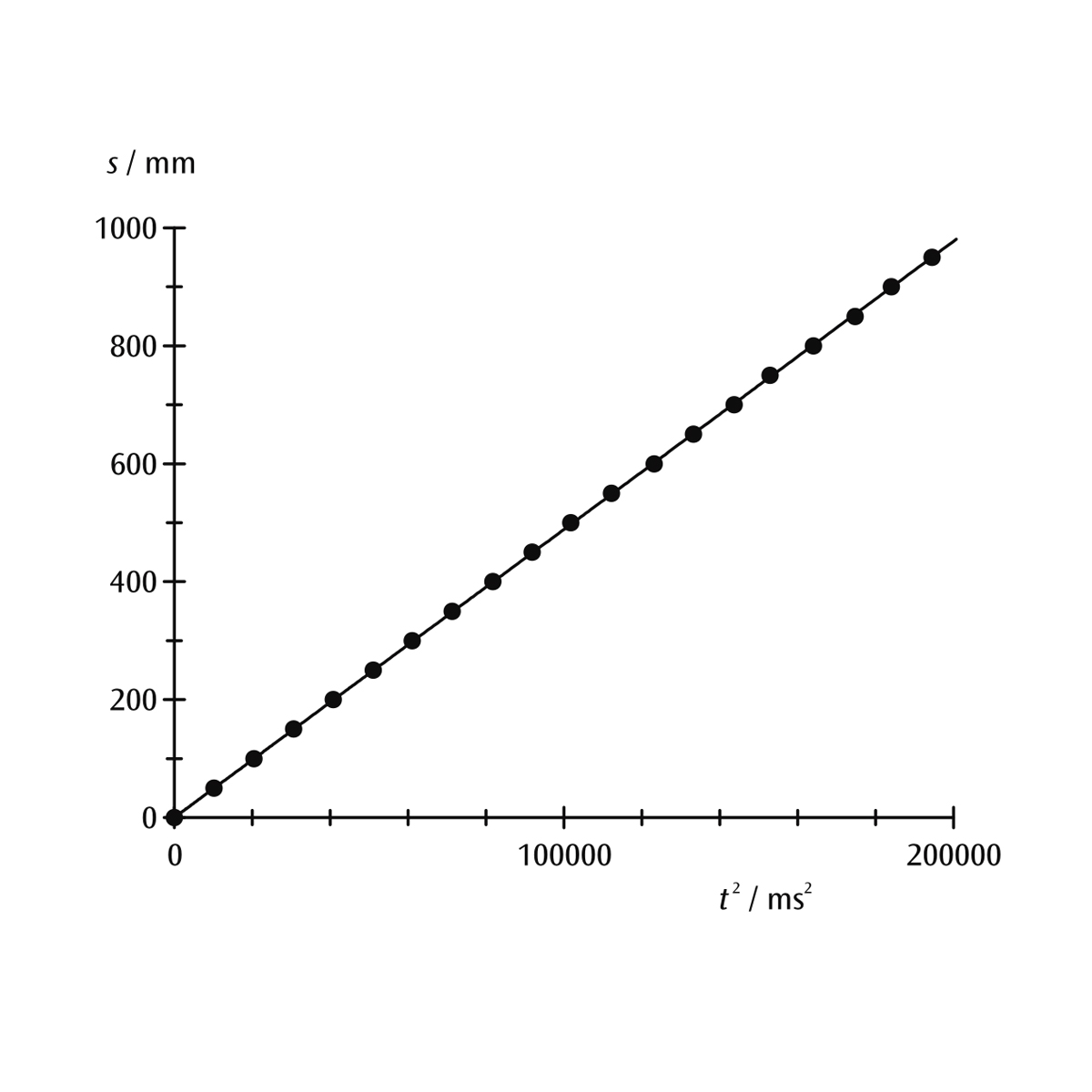

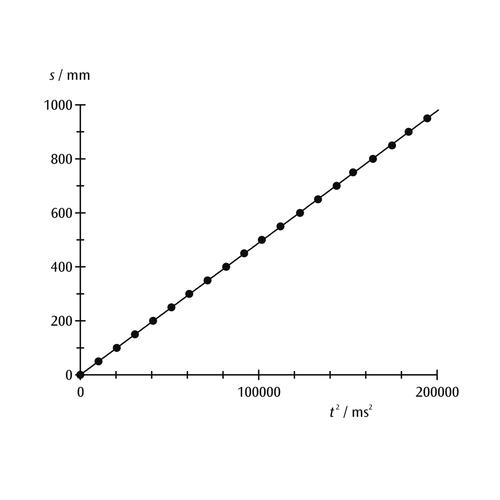

L’appareil de chute libre est le composant principal pour mesurer le temps de chute d’une bille en acier à différentes hauteurs de chute, réglables avec précision, de 20 à 960 mm. Les élèves peuvent déterminer la constante gravitationnelle g à partir du schéma de la hauteur de chute en fonction du temps de chute.

Informations sur le produit :_..

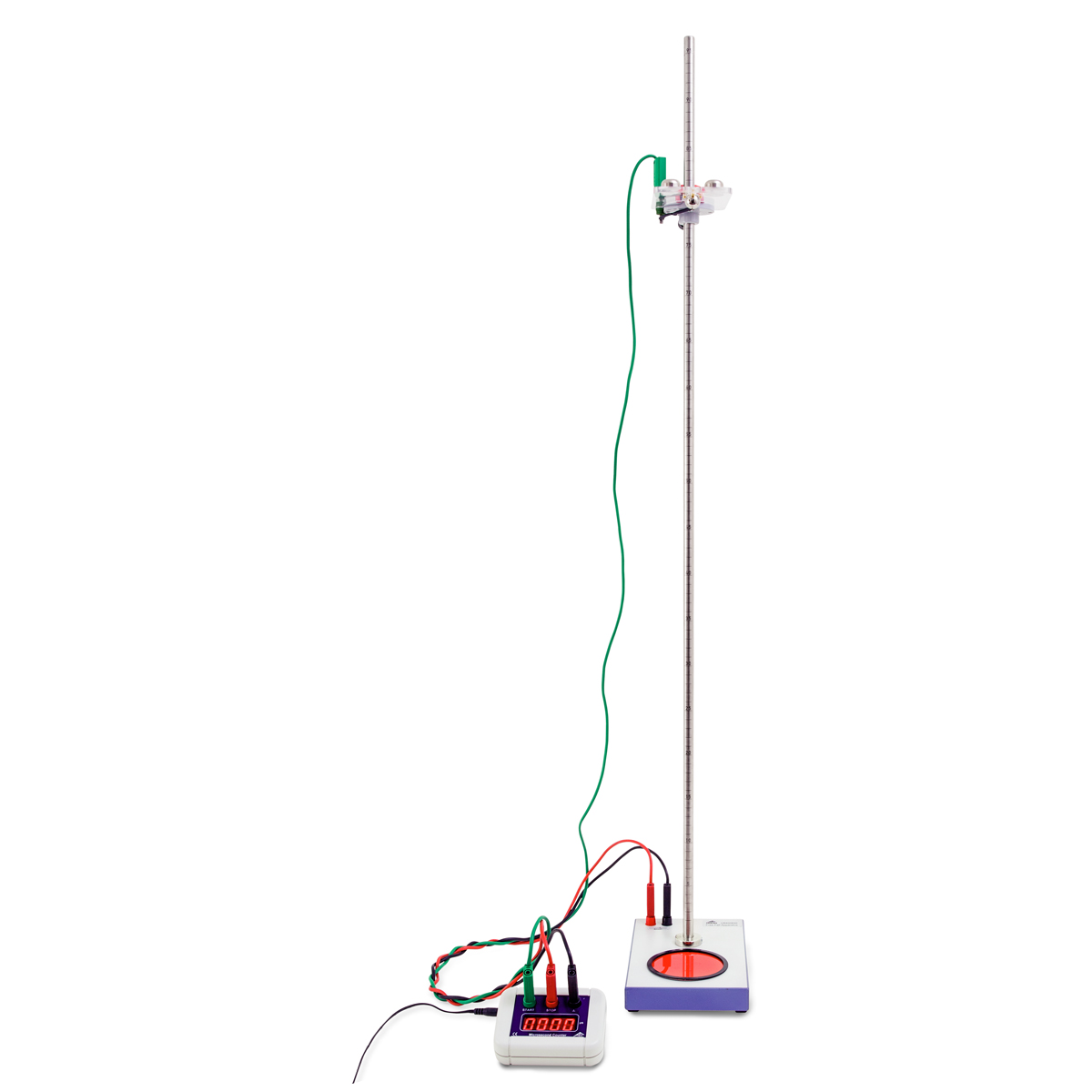

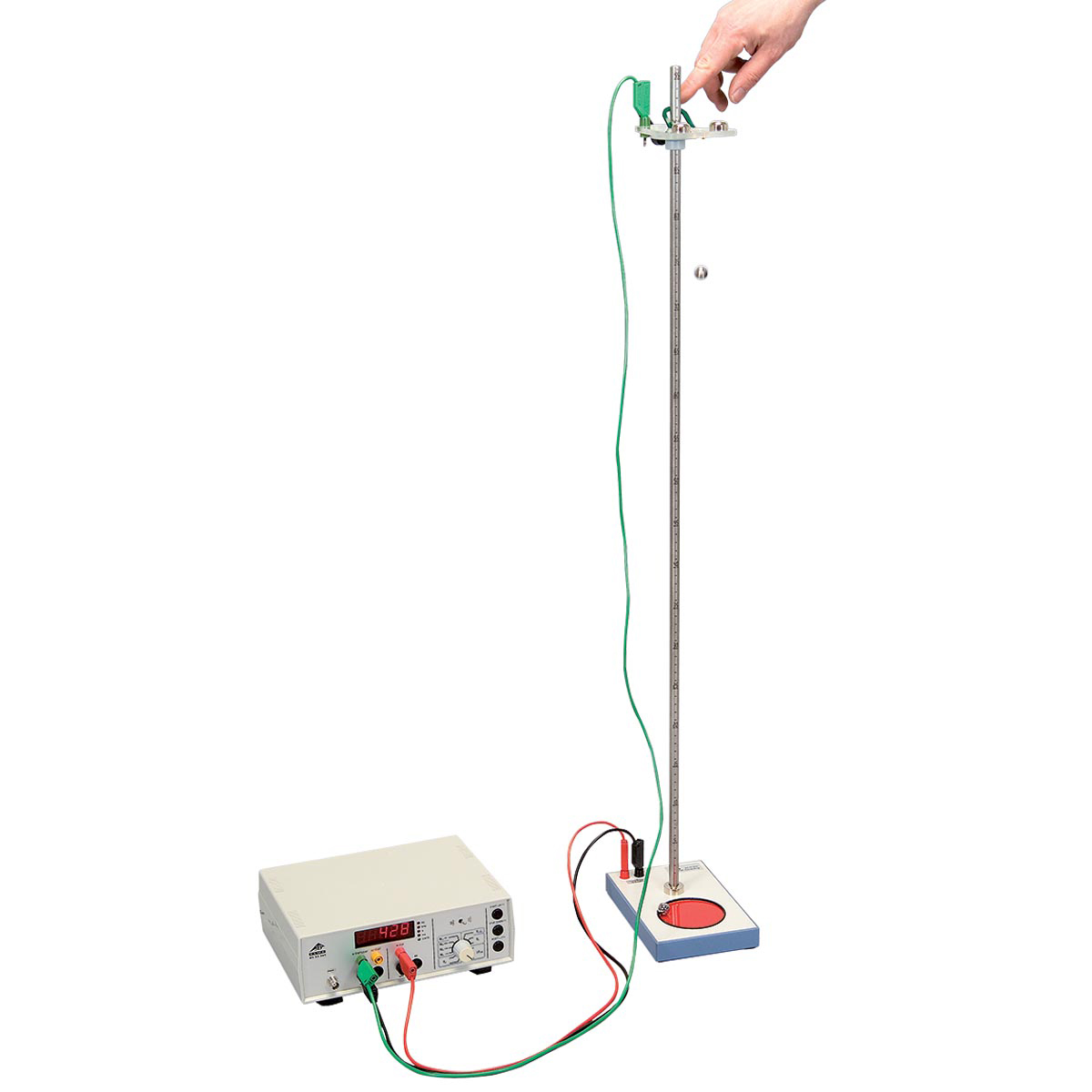

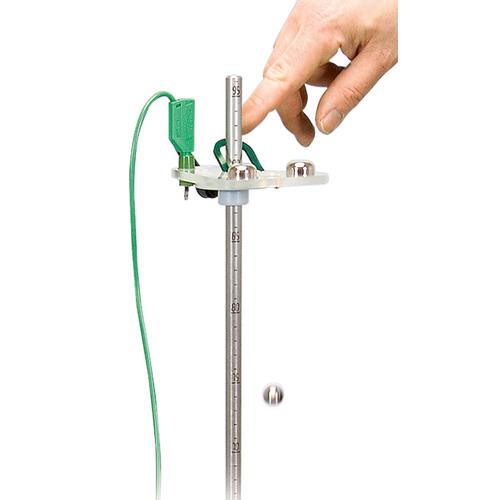

Sur une plaque de base avec une plaque d’impact intégrée est montée une tige de support avec échelle. Sur celle-ci se trouve la console de lancement réglable en hauteur avec un dispositif de déclenchement pour le corps en chute libre (bille en acier). Sous le dispositif de déclenchement se trouvent 3 broches de contact, qui garantissent une position de départ exacte de la bille en acier.Ces broches de contact, associées à la surface conductrice de la bille, forment un interrupteur qui s’ouvre lorsque la bille est libérée. La patte de maintien possède, à son extrémité, un micro-aimant qui maintient la bille dans sa position de départ.
Lorsque la bille percute la plaque d’impact, la mesure du temps est arrêtée. La plaque d’impact est conçue de manière à ce que la bille reste sur la plaque et ne tombe pas au sol.
Une excellente reproductibilité des résultats de mesure est garantie.

Spécifications techniques :_..

Échelle de hauteur de chute :	20 – 960 mm
Division d'échelle :	10 mm
Précision de l’échelle :	0,2 mm
Bille :	Acier, Ø 16 mm
Dimensions :	env. 200 mm x 130 mm x 1000 mm
Masse :	env. 1,6 kg
