Appareil à point critique

Appareil à point critique, 1002670 [U104001], Lois sur les gaz
Appareil à point critique, 1002670 [U104001], Lois sur les gaz
Appareil à point critique, 1002670 [U104001], Lois sur les gaz
6 200,00 €
In Stock
Disponible de stock
Included In Bundle
Vue d'ensemble de toutes les expériences dans lesquelles le produit est utilize
Domaine d'application : ..
  Observations qualitatives : ..
  • État liquide et gazeux
  • État dynamique à la compression et à la détente
  • Formation du point de transition à différentes températures
  Mesures quantitatives : ..
  • Représentation du point critique et de la température critique

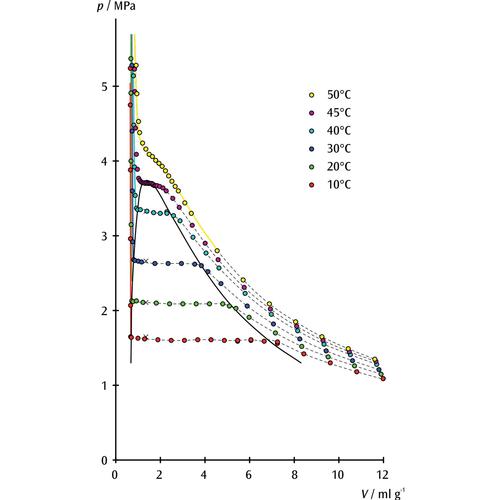

  • Enregistrement des isothermes dans un diagramme PV (d'après Clapeyron)
  • Enregistrement des isothermes dans un diagramme PV-P (d'après Amegat)
  • Courbes de pression de la vapeur saturée
  • Écarts des gaz réels de l'état du gaz idéal

Spécifications techniques : ..

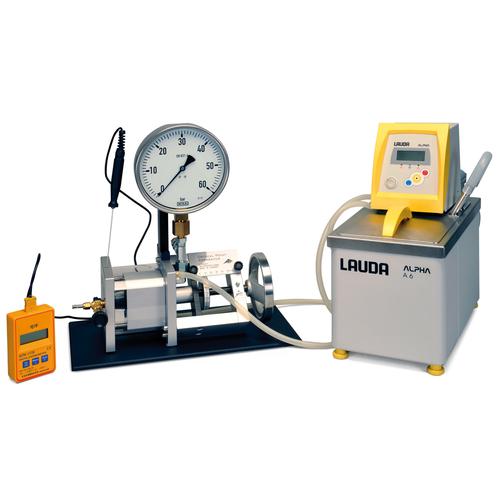

Appareil de précision permettant d'étudier la compressibilité et la condensation d'un gaz, de déterminer le point critique et d'enregistrer les isothermes du diagramme PV (d'après Clapeyron). Comme gaz d'essai, on utilise de l'hexafluorure de soufre (SF6) qui permet un montage aisé avec une température critique de 318,6 K (45,5°C) et une pression critique de 3,76 MPa (37,6 bars).
Le dispositif présente une cellule de mesure transparente particulièrement compacte et résistante à la pression. Le volume de la cellule est modifié par la rotation dosée d'une roue à main, le changement de volume pouvant être lu sur une graduation fixe et sur une graduation entraînée avec une précision correspond à 1/1000e du volume maximal. La pression est formée par un système hydraulique à huile de ricin dans une qualité autorisée pour des applications médicales. La cellule de mesure et le système hydraulique sont séparés par un joint en forme de chapeau qui s'enroule lorsque le volume augmente. Grâce à cette construction, la différence de pression entre la cellule et le compartiment à huile est pratiquement négligeable. À la place de la pression du gaz, un manomètre mesure la pression de l'huile, sans solliciter de volume mort dans la cellule. Lors de la transition de l'état gazeux à l'état liquide et inversement, on peut donc observer tant la formation de la première goutte de liquide que la disparition de la dernière bulle de gaz.
La cellule de mesure est enveloppée d'un compartiment d'eau transparent. Un thermostat de circulation assure une température constante avec une très grande précision, la température pouvant être lue et contrôlée au moyen d'un thermomètre.
Les bonnes possibilités de lecture du volume, de la pression et de la température permettent d'enregistrer aisément les diagrammes PV et PV-P et d'obtenir des résultats de grande qualité. Grâce à une correction de volume en fonction de la pression et de la température, la qualité des résultats est comparable aux valeurs rencontrées dans la littérature.
Voir aussi expérience UE2040300.

Spécifications techniques : ..
Température critique : 318,6 K (45,5°C)
Pression critique : 3,76 MPa (37,6 bars)
Volume critique : 197,4 cm3/mol
Densité critique :  0,74 g/mol
Plage de température : 10 – 60°C
Pression maximale  6,0 MPa (60 bars)
Volume maximal : 15,7 cm3
Diamètre de manomètre : 160 mm
Alésage
pour le palpeur de température :		 Ø 6 mm
Connexions pour réfrigérant : Ø 7 mm
Connexion du manodétendeur : Ø 1/8"
Branchement de gaz à la livraison : Ø 3,5 mm
Dimensions : env. 380 mm x 200 mm x 400 mm
Masse : env. 7 kg

Remarque : ..
Conformément aux bonnes pratiques de laboratoire, il est recommandé d’alimenter en gaz via une canalisation fixe lorsque l’appareil du point critique est utilisé de manière régulière. Pour un usage ponctuel, il est plus pratique d’utiliser une bouteille de gaz comme source de gaz d’essai.

Contenu de la livraison : ..
1   appareil à point critique à huile hydraulique (huile de ricin), mais sans gaz d'essai (SF6)
1   dispositif de remplissage d'huile
1   tournevis coudé à six pans 1,3 mm (pour la vis sans tête de la graduation entraînée)
1   tuyau en plastique, diamètre intérieur 3 mm
1   raccord à tube pour 1/8" (SW 11)
1   pompe à graisse

Non inclus dans la livraison, mais requis en complément : ..
    Hexafluorure de soufre SF6

Remarque : ..
Requis pour un dégazage ou remplissage éventuels de l'huile hydraulique  :
    Huile de ricin (n° d'art. : 1002671)
    Pompe à vide puissante

Réf. Article: 1002670 [U104001]
Masse 8.349 kg
Dimensions 50.8 x 43.2 x 27.9 cm
Brand 3B Scientific

Documentation

PDF Notice d'utilisation - Appareil à point critique - U104001 [1002670] (FR)
