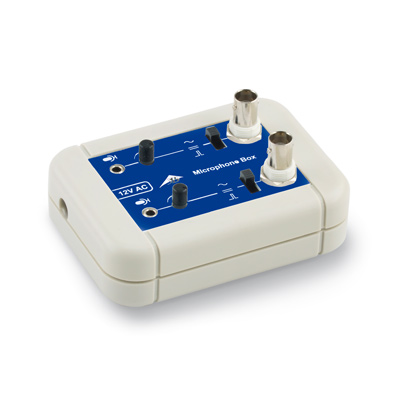

Amplificateur pour microphones

Description
Utilisé dans les expériences suivantes

Application :_..

Cet amplificateur à deux canaux universel fait partie des expériences de détermination de la vitesse du son (n° d'art. : 8000567 et 8000569) et est un accessoire requis pour le tube de Kundt E (n° d'art. : 1017339). L'amplificateur pour microphones est utilisé ici avec la sonde à microphone (longue), la sonde à microphone (courte), et le compteur de microsecondes.

Information sur le produit :_..

L’amplificateur de microphone est un amplificateur bi-canal universel pour microphones électret avec une largeur de bande de 10 Hz à 40 kHz. Les deux canaux (A et B) sont commutables entre Signal, Niveau et Impulsion. La sensibilité du préamplificateur est réglable et permet une connexion directe à des appareils de mesure et des oscilloscopes. De cette façon, le seuil pour la sortie Impulsion est réglable lui aussi. Ce boîtier amplificateur pour microphones est particulièrement adapté à une utilisation avec les sondes microphones longue et courte ainsi qu’avec le compteur de microsecondes en vue de réaliser des expériences pour déterminer la vitesse du son.

Spécifications techniques :_..

Canaux :	2 canaux séparés pour micros électret
Signal de sortie :	commutable entre « Signal », « Niveau » et « Impulsion »

Signal :	0 à 14 Vpp
Niveau :	0 à 7 V CC
Impulsion :	Low : 0 V, High : 8 V CC, longueur : 150 ms

Impédance de sortie :	1 kΩ
Amplification :	20 à 70 fois
Bande passante :	10 Hz à 42 kHz

Sensibilité avec le microphone (n° d'art. : 4008308) :	env. 800 mVpp pour une pression acoustique de 80 dB, 1 kHz et une amplification minimale
Sensibilité avec le microphone (n° d'art. : 4008308) :	env. 2,5 Vpp pour une pression acoustique de 90 dB, 1 kHz et une amplification minimale

Données techniques générales :
Entrées :	douille jack 3,5 mm
Sorties :	douille BNC
Alimentation :	Bloc d'alimentation 12 V CA, 500 mA
Dimensions :	env. 100 mm x 75 mm x 35 mm
Masse:	env. 450 g avec le bloc d'alimentation

Contenu de la livraison :_..

1	Amplificateur de microphone
1	Bloc d'alimentation 12 V CA
1	Instructions d’utilisation
