Amplificateur de mesure

Description
Utilisé dans les expériences suivantes

Information sur le produit :_..

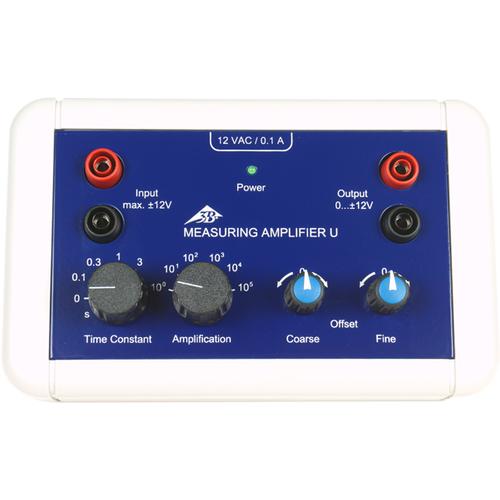

Cet amplificateur de mesure amplifie les signaux de mesure de faible amplitude provenant de sources de signaux à basse impédance pour la mesure avec n’importe quel voltmètre ou oscilloscope. En utilisant une résistance shunt externe R_Shunt , de faibles courants peuvent également être mesurés. Les tensions d’offset peuvent être compensées à l’aide des réglages d’offset pour le réglage grossier et le réglage fin. L’amplification peut être sélectionnée par paliers de 0 à 5 puissances de dix. Le bruit haute fréquence ou d’autres signaux parasites sont filtrés par un filtre passe-bas avec une constante de temps commutable par paliers entre 0 et 3 s. La tension de sortie a le même signe que la tension d’entrée.

Spécifications techniques :_..

Résistance d’entrée :	10 kΩ
Résistance de sortie :	300 Ω
Dérive de la tension d’offset :	< 2 μV/K (après env. 15 min de temps de fonctionnement)
Facteurs d’amplification :_..	10⁰; 10¹; 10²; 10³; 10⁴; 10⁵
Tolérance des facteurs d’amplification :	< 2,5 %
Tension d’entrée :	max. ±12 V (protection contre les surcharges jusqu’à 100 V de courte durée)
Tension de sortie :	0 … ±12 V (protégé contre les courts-circuits)
Alimentation :	12 V CA, (via l’alimentation enfichable)
Température ambiante :	5°C – 23°C – 40°C
Température de stockage :	-20°C – 70°C
Humidité relative :	< 85 % (sans condensation)
Position d’utilisation :	horizontale
Degré de pollution :	2
Indice de protection :	IP20
Dimensions :	env. 170 mm x 105 mm x 50 mm
Masse :	env. 335 g

Tableau 1 : Plages de mesure et de fréquences (basées sur une tension de sortie de 1 V)_..
Amplification :	Tension d’entrée :	Courant à travers R_Shunt = 100 Ohm :	Fréquence :
10⁰	1 V	10 mA	0 … 25 kHz
10¹	100 mV	1 mA	0 … 25 kHz
10²	10 mV	100 µA	0 … 25 kHz
10³	1 mV	10 µA	0 … 20 kHz
10⁴	100 µV	1 µA	0 … 7 kHz
10⁵	10 µV	100 nA	0 … 7 kHz

Tableau 2 : Fréquences de coupure du filtre passe-bas commutable_..

Constante de temps :_..	Fréquence de coupure :_..
0,0 s	voir Tableau 1
0,1 s	1,6 Hz
0,3 s	0,5 Hz
1,0 s	0,16 Hz
3,0 s	0,05 Hz
