Descripción
Utilizado en los siguientes experimentos

Información del producto:

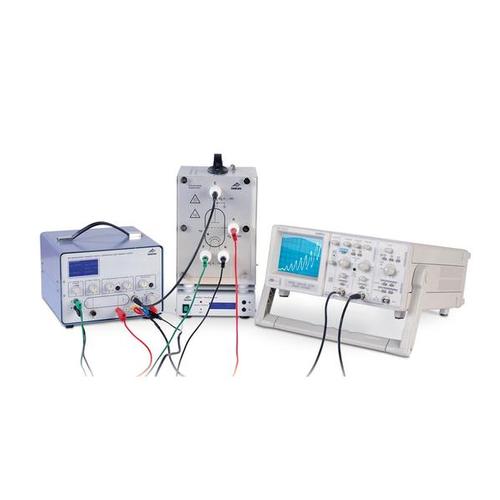

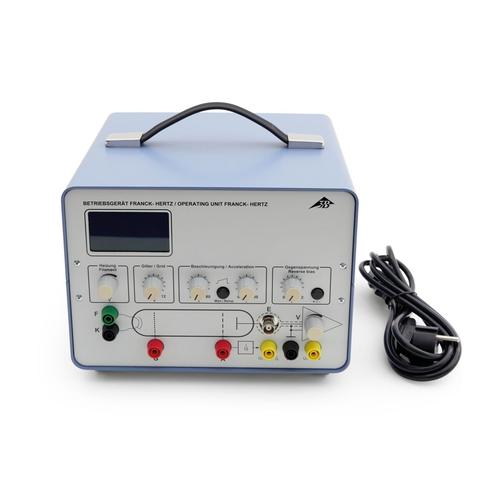

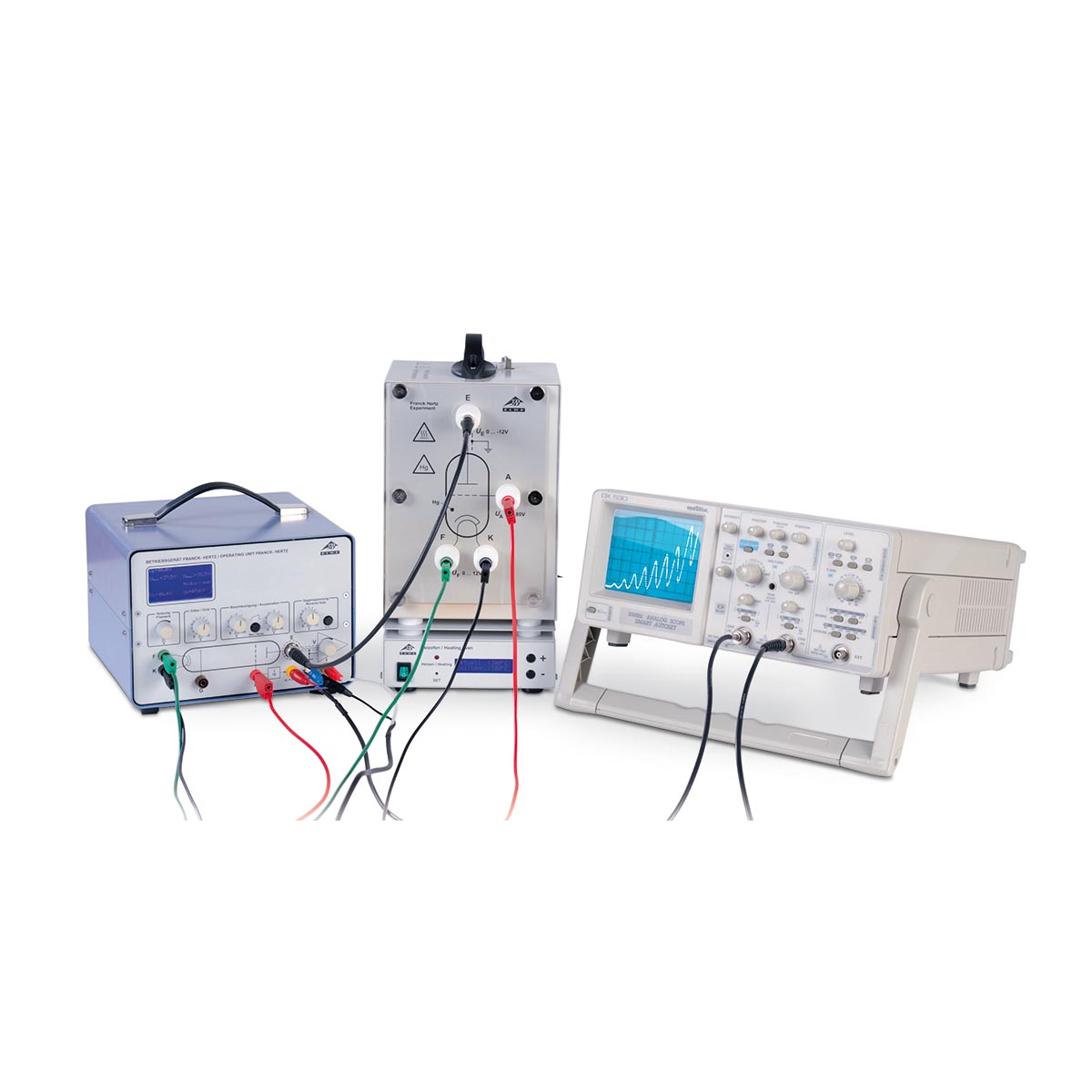

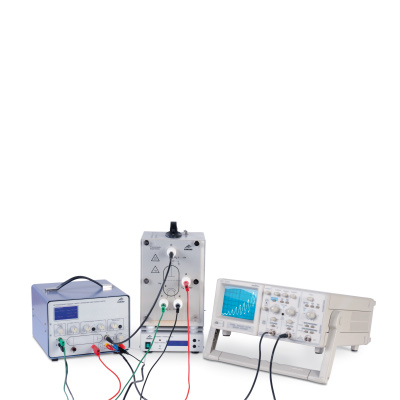

La unidad de medición / control Franck-Hertz puede utilizarse para operar el tubo de Franck-Hertz con relleno de mercurio, el tubo de Franck-Hertz relleno de gas neón o el tubo electrónico – potenciales de ionización.
Proporciona todas las tensiones necesarias para operar los tubos e incluye un amplificador de corriente continua integrado de alta sensibilidad para medir la corriente de colector. Las tensiones pueden leerse simultáneamente en una sola pantalla. Se proporcionan salidas de medición analógicas adicionales para la corriente anódica y la tensión de aceleración. La tensión de aceleración puede seleccionarse como tensión de corriente continua estabilizada, ajustable manualmente, o como tensión en diente de sierra (50 Hz).

Datos técnicos:_..

Tensión de red:	115 V ±10% (50/60 Hz)
Tensión de calentamiento U_F:	0 V − 12 V	ajustable de forma continua
Corriente de calefacción:	0 A − 2,5 A
Tensión de control U_G:	0 V − 12 V	ajustable de forma continua
Tensión de aceleración U_A:	0 V − 80 V	ajustable de forma continua o diente de sierra
Tensión de frenado U_E:	0 V − ±12 V	ajustable de forma continua, polaridad conmutable
Salida U_Y para corriente de colector I_E:	I_E = U_A * 38 nA/V (0 V − 12 V)
Salida U_X para tensión de aceleración U_A:	U_X = U_A / 10
Salidas:	toma de seguridad de 4 mm
Entrada:	conector hembra BNC
Dimensiones:	aprox. 160 mm x 132 mm x 210 mm
Masa:	aprox. 3,4 kg

Recomendación:_..

3B Scientific ofrece tres experimentos completos para la enseñanza escolar y universitaria sobre el tema de la “verificación de estados de energía discretos en átomos”:

	Ref.:	Experimento:
	8000711	Experimento: Franck-Hertz – Mercurio (115 V, 50/60 Hz)
	8000713	Experimento: Franck-Hertz – Neón (115 V, 50/60 Hz)
	8000715	Experimento: Potenciales de Ionización (115 V, 50/60 Hz)
