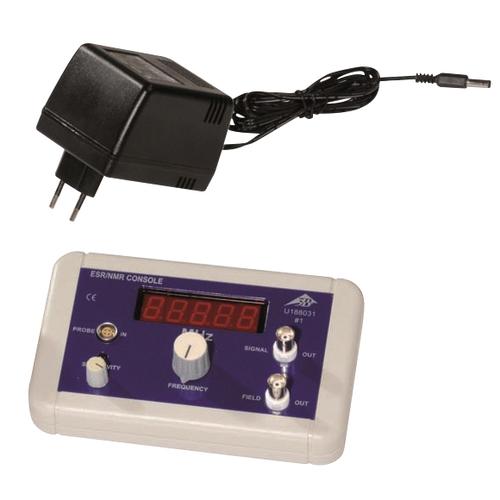

Unidad de control RPE-RMN

Descripción
Utilizado en los siguientes experimentos

Aplicaciones y experimentos:_..

Esta unidad de control controla la unidad básica de RPE y la unidad básica de RMN, lo que permite estudiar los siguientes temas y realizar los experimentos correspondientes:_..
•	Absorción por resonancia de un circuito resonante de alta frecuencia
•	Dependencia de la frecuencia de resonancia respecto al campo magnético
•	Espín del electrón y momento magnético del electrón
•	Determinación del factor g del electrón; factor de Landé del electrón libre
•	Espín del protón y momento magnético del protón y del núcleo
•	Determinación del factor g del núcleo
•	Imagen por resonancia magnética

Información del producto:_..

Esta unidad de control es necesaria para el funcionamiento de la unidad básica de RPE (ref.: 1022705). Juntos, ambos dispositivos permiten investigar la resonancia de espín electrónico (RPE) del electrón desapareado en las moléculas de DPPH (2,2-difenil-1-picrilhidrazilo).
También es necesaria para el funcionamiento de la unidad básica de RMN (ref.: 1022706) y para investigar la resonancia magnética nuclear (RMN) en glicerina, poliestireno y teflón.
Las resonancias se observan mediante transiciones inducidas por radiofrecuencia al variar el campo magnético externo. Las curvas de absorción de resonancia pueden visualizarse mediante un osciloscopio sencillo de dos canales o WiLab.
Esta unidad de control suministra las tensiones de control y de alimentación necesarias para la unidad básica de RPE o RMN, acondiciona la señal de medición para su visualización en un osciloscopio y muestra la frecuencia de la señal de RF.

Datos técnicos:_..

Conexión del cabezal de medición:	Conector LEMO hembra tetrapolar
Conexión del par de bobinas:	Fuente de corriente de diente de sierra; 0 − 250 mA; 50 ms
Salida de campo magnético:	Proporcional a la corriente de bobina; 0 − 1 V; conector hembra BNC
Salida de señal:_..	Señal de resonancia; 0 − 1 V; conector hembra BNC_..
Rango de frecuencia:	aprox. 45 − 75 MHz (RPE)
_..	aprox. 10 − 15 MHz (RMN)_..
Fuente de alimentación:	Fuente de alimentación enchufable; 12 V CA; 2,0 A
	Conexión de alimentación coaxial; 5,5 mm x 2,5 mm,
_..	Longitud del cable: 2 m_..
Temperatura de funcionamiento:	5 °C − 40 °C
Humedad relativa:_..	< 80 % (sin condensación)_..
Dimensiones:	aprox. 170 mm x105 mm x 45 mm
Masa:	aprox. 500 g

Compatibilidad electromagnética:	Emisión: EN 55011:2009
Compatibilidad electromagnética:	Inmunidad: DE 61326-1:2013

Seguridad eléctrica:	Norma de seguridad DIN EN 61010-1
	Norma de seguridad DIN EN 61558-2-6

Transformador:	Transformador de seguridad conforme a la norma DIN EN 61558-2-6
Clase de protección:	2
Grado de contaminación:	2
Grado de protección:	IP20

Contenido del suministro:_..

1	Unidad de control EPR-RMN
1	Fuente de alimentación de sobremesa; 12 V CA; 2,0 A
1	Manual de instrucciones

Componentes adicionales necesarios:_..

1	Unidad básica EPR (n.º de art.: 1022705)
o bien
1	Unidad básica RMN (n.º de art.: 1022706)

1	Osciloscopio digital 2 x 30 MHz (n.º de art.: 1020910)
o bien
1	Osciloscopio para PC 2 x 25 MHz (n.º de art.: 1020857)

2	Cables de RF, 1 m (n.º de art.: 1002746)
