Unidad básica de RMN

Descripción
Utilizado en los siguientes experimentos

Aplicaciones y experimentos:_..

La unidad básica de RMN puede utilizarse para estudiar los siguientes temas y realizar los siguientes experimentos:_..
•	Absorción por resonancia de un circuito resonante de alta frecuencia
•	Dependencia de la frecuencia de resonancia respecto al campo magnético
•	Espín del protón y momento magnético del protón y del núcleo
•	Determinación del factor g del núcleo

Información del producto:_..

La unidad básica de RMN está diseñada para utilizarse con la unidad de control RPE-RMN (ref. 1022700 y 1022702) para estudiar la resonancia magnética nuclear en glicerina, poliestireno y teflón®.
La resonancia magnética nuclear (RMN) se basa en la absorción de energía por sustancias que presentan magnetismo nuclear y que se encuentran en un campo magnético estático externo. La energía se absorbe de un campo alterno de alta frecuencia aplicado perpendicularmente al campo magnético estático. Si la frecuencia del campo alterno corresponde a la frecuencia de resonancia, la impedancia de la bobina transmisora cargada con la muestra experimenta una variación resonante y puede observarse una desviación en un osciloscopio.

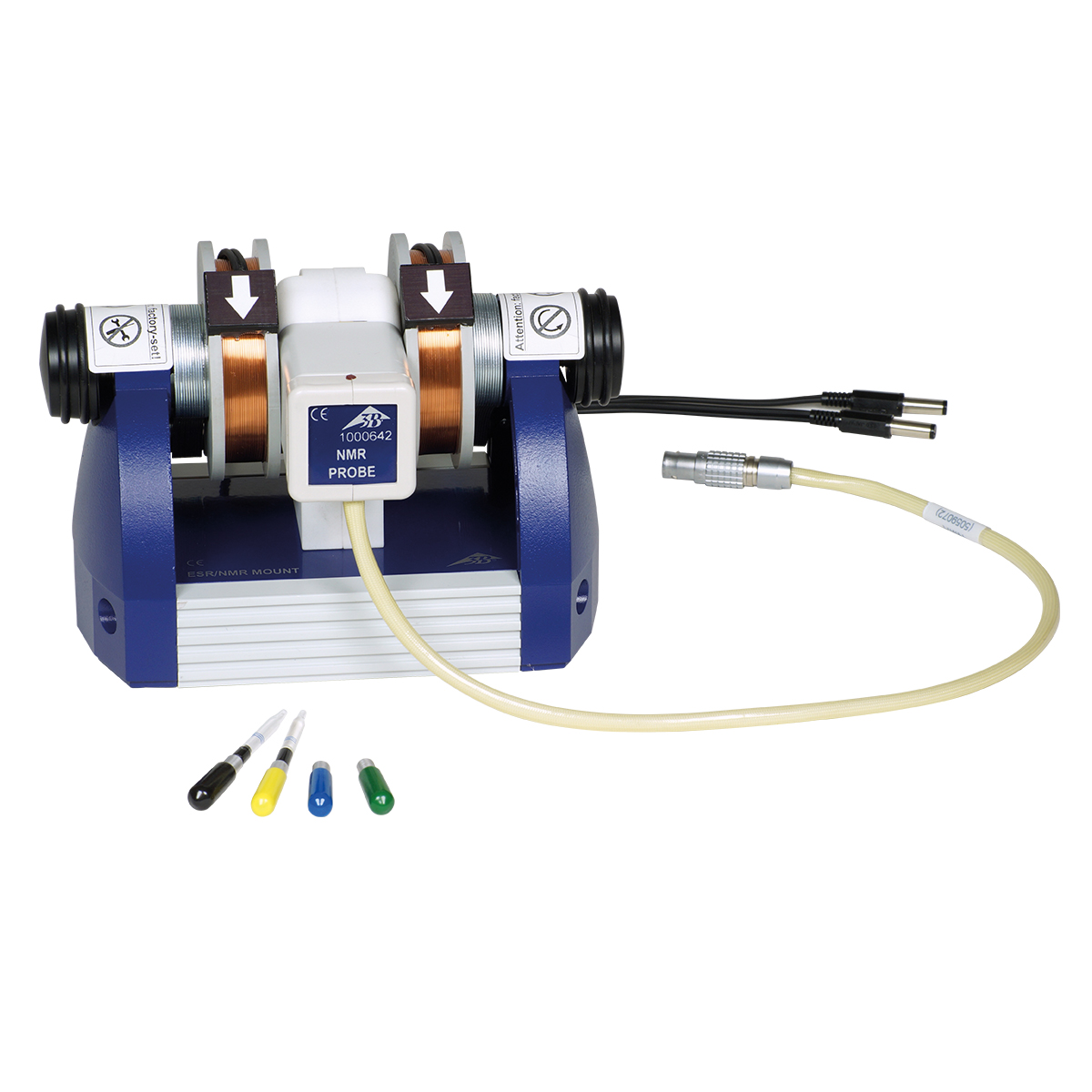

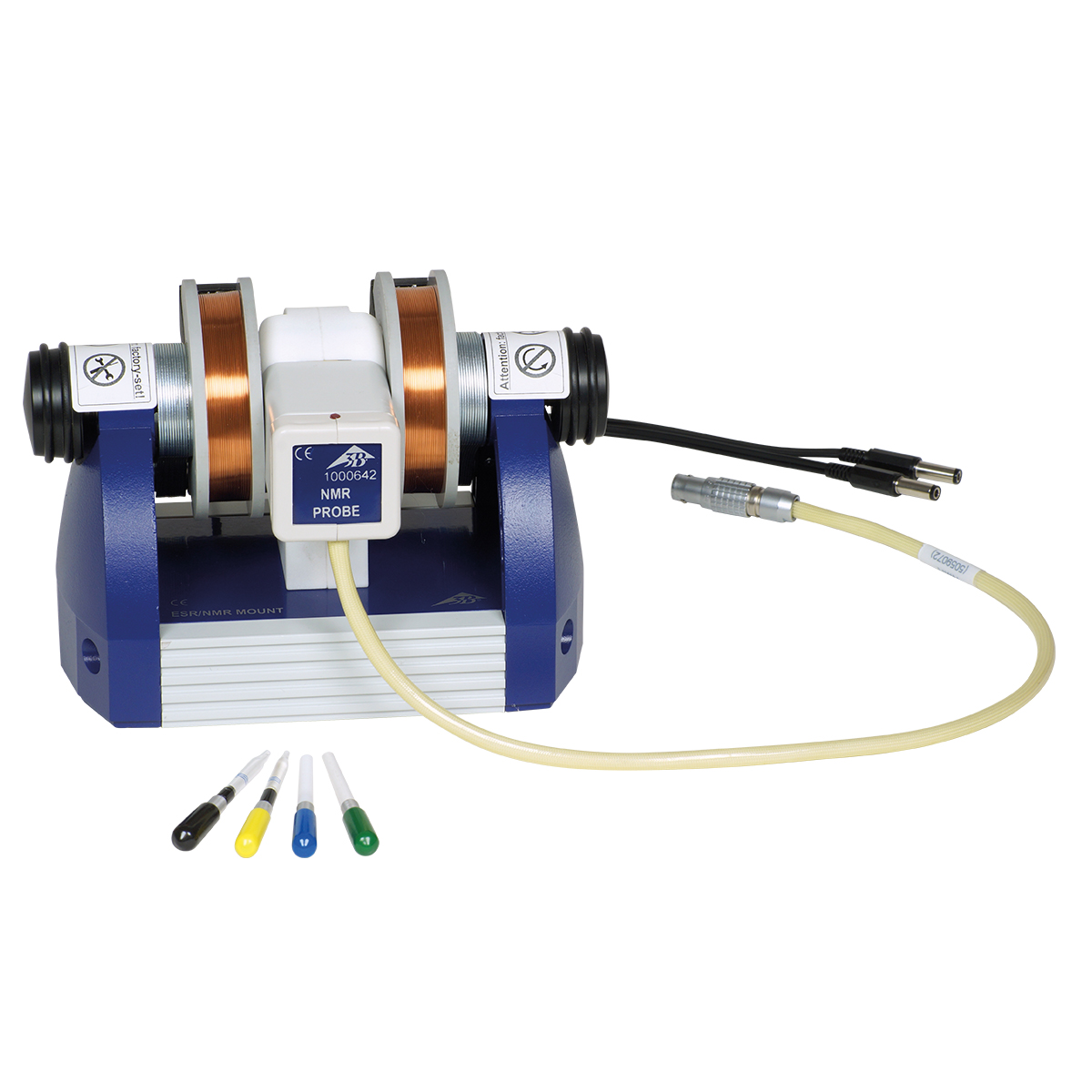

El conjunto consta de la unidad básica calibrada de fábrica con ambas bobinas, la sonda de RMN, la muestra de glicerina, la muestra de poliestireno, la muestra de teflón® y una muestra de referencia vacía.
Con cada dispositivo se suministra un informe de ensayo. Este informe indica la frecuencia de resonancia de la glicerina y la intensidad de campo del campo magnético permanente de la unidad básica.

Datos técnicos:_..

Bobinas de campo:	Espiras:	500 cada una
	Densidad de flujo magnético:	0 − 367 mT

Cabezal de medición:	Conexión:	conector hembra LEMO tetrapolar

General:	Rango de frecuencia:	aprox. 11,5 MHz – 15 MHz
	Diámetro de la muestra:	4,5 mm
	Dimensiones:	aprox. 175 mm x 125mm x 125 mm
	Masa:	aprox. 3,2 kg

Volumen de suministro:_..

1	Unidad básica de RMN con bobinas de campo montadas
1	Sonda de RMN
1	Muestra de glicerina
1	Muestra de poliestireno
1	Muestra de teflón
1	Muestra de referencia
1	Informe de ensayo

Requerido pero no incluido:_..

1	unidad de control RPE-RMN (230 V, 50/60 Hz) (ref.: 1022700)
o
1	unidad de control RPE-RMN (115 V, 50/60 Hz) (ref.: 1022702)

1	osciloscopio digital 2 x 30 MHz (ref.: 1020910)
o
1	osciloscopio para PC 2 x 25 MHz (ref.: 1020857)

2	cable RF, 1 m (ref.: 1002746)
